Komplettfeld univers Z, für 3-Punkt, Höhe 1350mm, konform mit DIN VDE 0603. Schnellmontage durch Rast-System, vorgefertigt nach VNB TAB. Anlagenseitiger Anschlussraum: 300mm Höhe, mit Hutschienen und Hauptleitungsabzweigklemmen, 3-polig, fingersicher. Zählerfeld für 3-Punkt, Zusatzraum für Kommunikationsgeräte, plombierbar, 12 Platzeinheiten. Netzseitiger Anschluss mit CU-Sammelschienen, 5-polig.

EAN

3250617684002

Marke

Hager

VPE

1 Stück

Preisgruppe

H015

Komplettfelder eHZ, 3-Punkt und unbestückt

Komplettfeld, univers Z, 1350mm, 1ZP/VT-3rh, 1-feld, NRW, SH, MV, Niedersachsen, EON-Mitte ZH53X9S

Name: ZH53X9S
Brand: Hager
SKU: ZH53X9SB2
Price: 612.5 EUR

Preis

612,50 €

/ Stück *

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Vervollständigen Sie Ihr System

Trenn-Reihenklemme 2 Produkte verfügbar
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 8 Produkte verfügbar
Zubehör für Sammelschienen 3 Produkte verfügbar
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar

Technische Merkmale

Höhe

1350 mm
Breite

250 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

RAL Nummer

9010

Anzahl Zählerplätze <=63 A

1
Anzahl der Leerplätze

0
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Reihen

3
Anzahl Felder

1
Anzahl Zählerfeld (Einbausatz)

1
Art des Zählerfelds

1-stöckig
Multimedia Feld Bereich

Ohne

Bemessungsstrom IN

63 A

Netzform

TN-S

IP-Klasse (Ingress Protection)

IP00

Anschlussquerschnitt Zählerzugangsleitung

10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung

10 - 10 mm²
Art der Sammelschieneneinspeiseklemme

Ohne Sammelschieneneinspeiseklemme

Polanzahl

5

Anschlussart

Sammelschiene

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP - universZ Meterplate complete (english)

PDF

3,39 MB

REACH declaration ZH53X9S

PDF

RoHS Report ZH53X9S

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

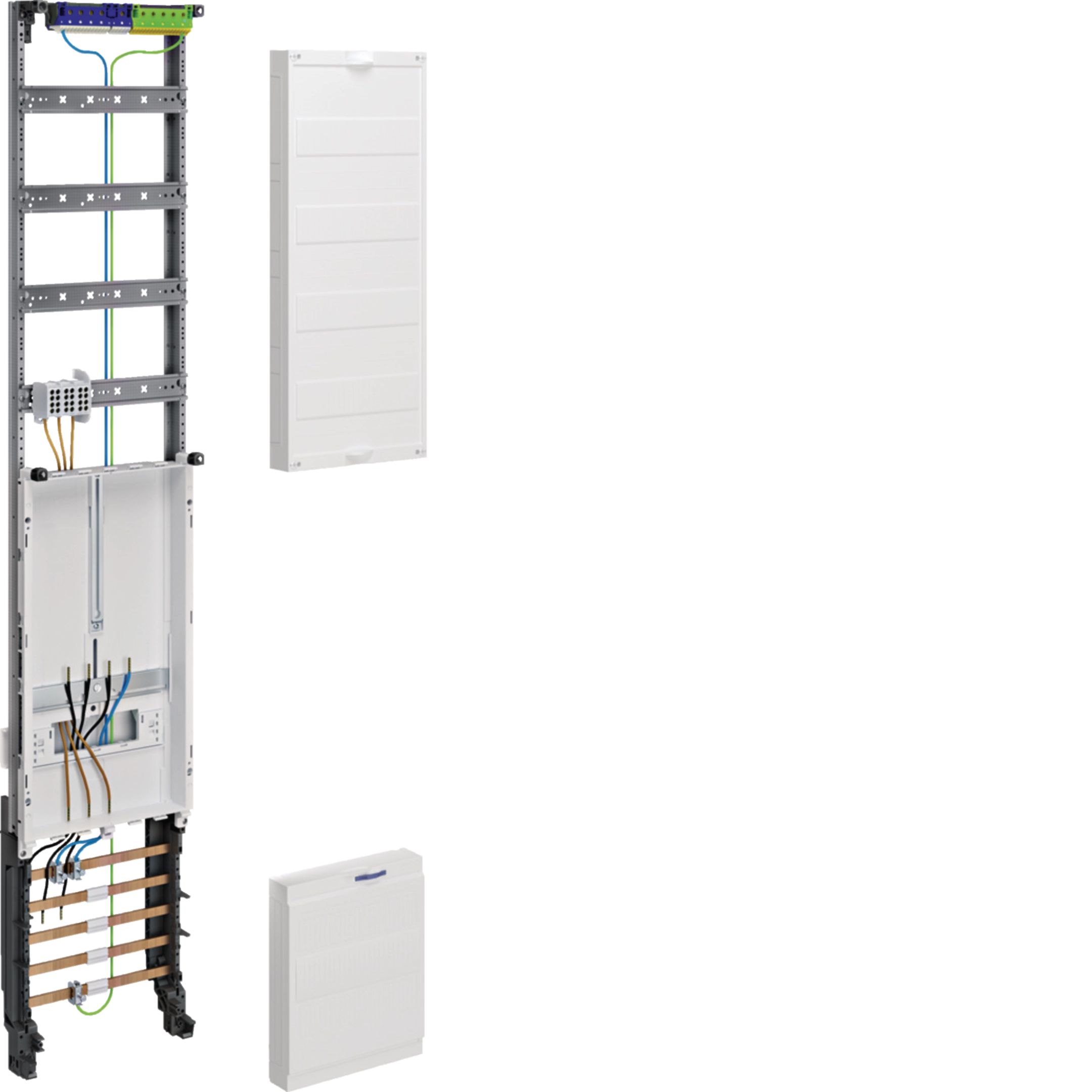

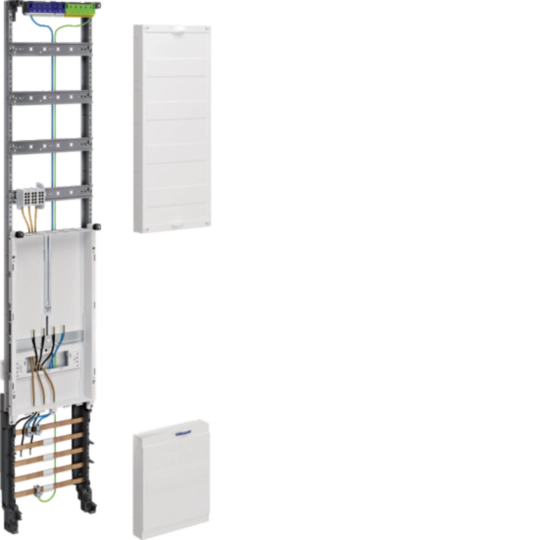

Produktbild ZH53X9S
Produktdatenblatt

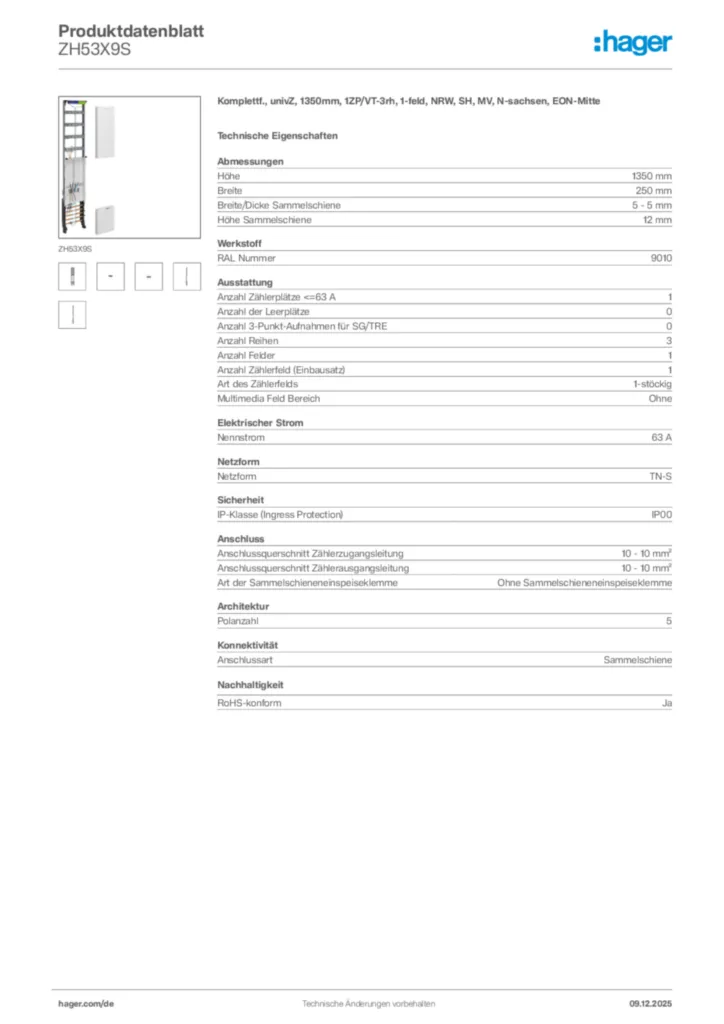

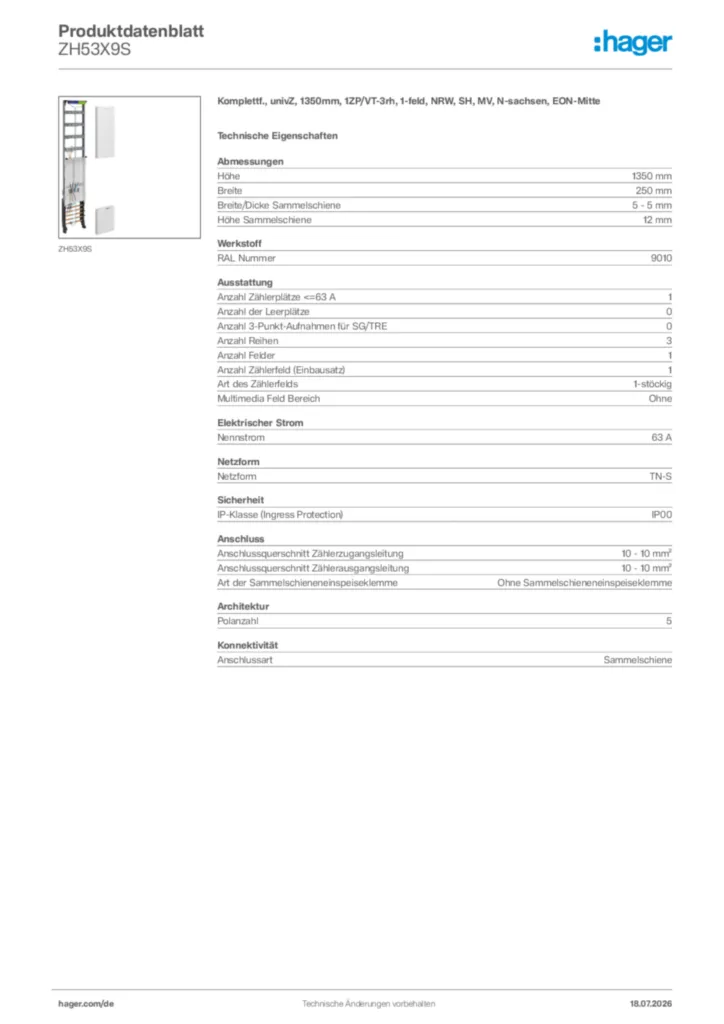

Hager Produktdatenblatt ZH53X9S

Komplettf., univZ, 1350mm, 1ZP/VT-3rh, 1-feld, NRW, SH, MV, N-sachsen, EON-Mitte

PDF
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tipps

Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04

Tipps de-DE 2026-05-21

PDF

4,91 MB
Tools & Software

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung en-GB 2026-08-04

PDF

691,76 kB

Mehr Downloads

Ausschreibungstext

Komplettf., univZ, 1350mm, 1ZP/VT-3rh, 1-feld, NRW, SH, MV, N-sachsen, EON-Mitte

Komplettfeld / Einbausatz univers Z für 3-Punkt zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung zum Einbau von Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1350 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: 1-stöckig
Bemessungsstrom IN: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme

Fabrikat : Hager oder gleichwertig
Artikel : ZH53X9S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
