Komplettfeld, univers Z, 1 Zählerplatz, BKE-I, H=900mm, 1-feldig ZH2EL21
EAN
3250617685177
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
486,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 4 Produkte verfügbar -
Zu- und Abgangskabelbaum 1 Produkte verfügbar -
Zubehör für Sammelschienen 2 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Sammelschienenverbinder 2 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
KU9S40SBE
Leitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
45,90 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
459,70 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
52,80 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
527,40 € / Stück*
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
33,60 € / Stück* -
ZZ35SAbdeckstreifen,sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,60 € / Stück*

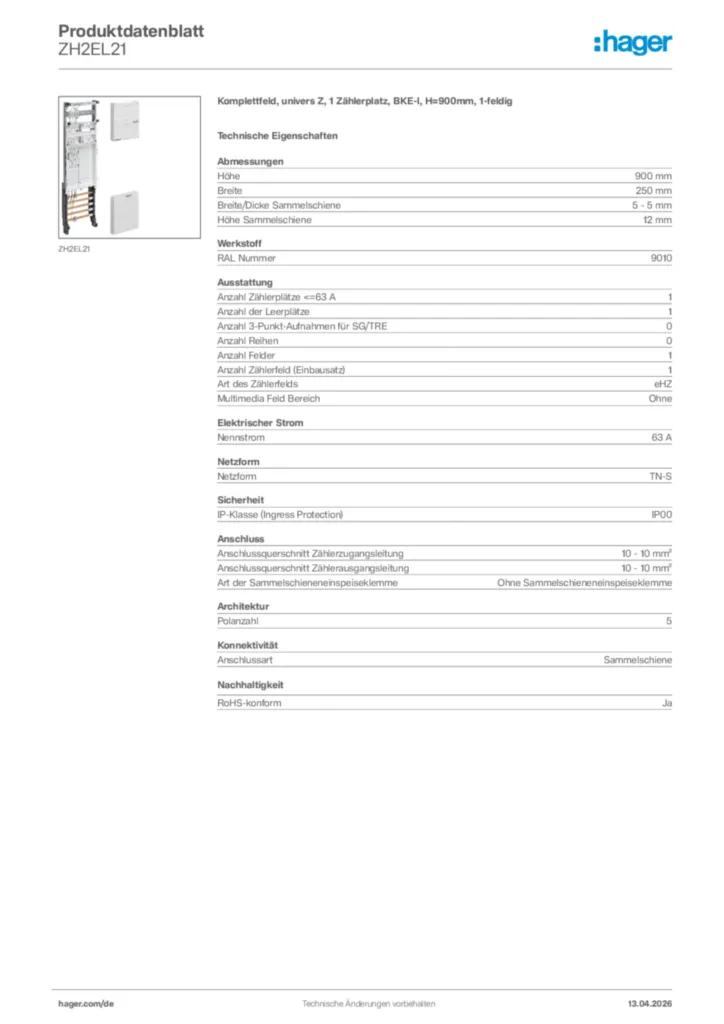

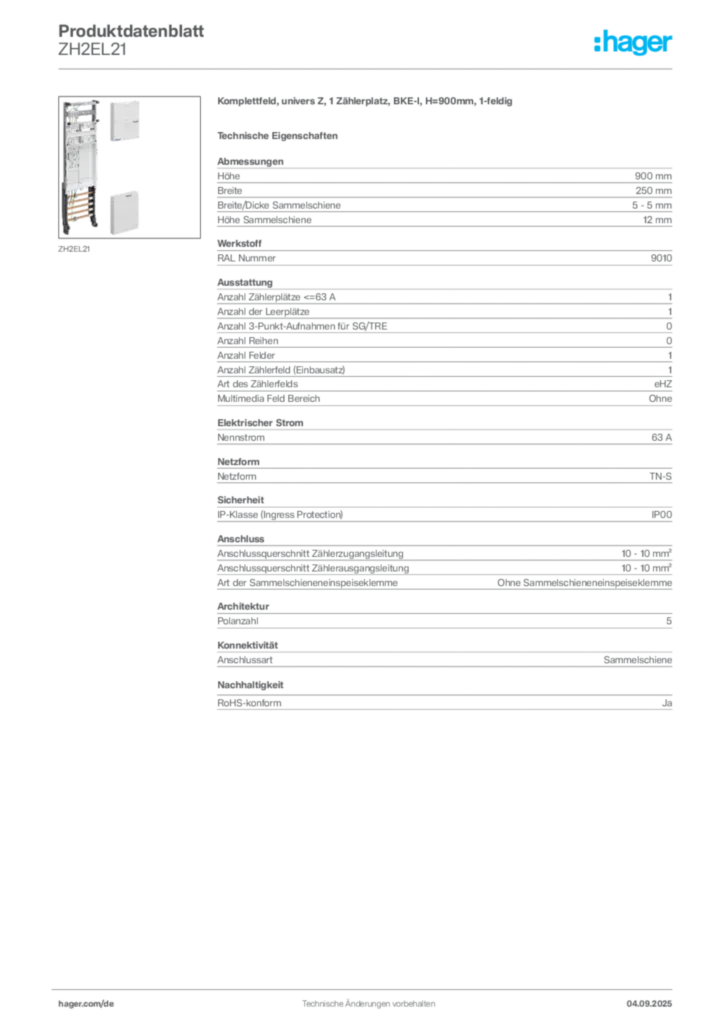

Technische Merkmale
Abmessungen
-
Höhe900 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des ZählerfeldseHZ
-
Multimedia Feld BereichOhne
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH2EL21
-
Bedienungsanleitung
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZH23X7Komplettfeld, universZ, 900mm, 1feld, 1ZP, NRW, SH, MV, N-sachsen, EON-Mitte452,30 €/ Stück * -
2
ZH31X7NKomplettfeld, univers Z, 1ZP, 3P., Steuerleitungsklemme, H=1050 mm, 1-feldig652,80 €/ Stück * -
3
ZH32ESKomplettfeld, univers Z, 2 Reserveplätze, BKE-I, H=1050mm, 1-feldig m. Sammelschienen344,70 €/ Stück * -
4
ZH32P7KKomplettfeld, universZ, 1050mm, 1feld, 1Zählerplatz, Ausf. Mitteldeutschland496,60 €/ Stück * -
5
ZH32U5NKomplettfeld, univ.Z, SG-Feld, 3P.H=1050mm, 1-feldig m. Sammelschienen f. TT-Sys527,50 €/ Stück *
Ausschreibungstext
Komplettfeld, univers Z, 1 Zählerplatz, BKE-I, H=900mm, 1-feldig
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN 43870, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze nach DIN VDE 603-1 (VDE 0603-1).
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau gemäß DIN 43870, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
Höhe: 900 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme
Fabrikat : Hager oder gleichwertig
Artikel : ZH2EL21
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN 43870, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze nach DIN VDE 603-1 (VDE 0603-1).
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau gemäß DIN 43870, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
Höhe: 900 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme
Fabrikat : Hager oder gleichwertig
Artikel : ZH2EL21
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
