Das Komplettfeld univers Z mit einer Höhe von 1050mm bietet einen Zählerplatz und ein Feld. Es ist für die regionalen Anforderungen in Nordrhein-Westfalen, Schleswig-Holstein, Mecklenburg-Vorpommern, Niedersachsen und EON-Mitte konzipiert. Geeignet für die Montage in Netzgebieten dieser Regionen, erfüllt es spezifische Vorschriften und Normen. Ideal für den Einsatz in der Energieverteilung, gewährleistet es eine effiziente und sichere Strommessung.

EAN

3250617682817

Marke

Hager

VPE

1 Stück

Preisgruppe

H015

Komplettfelder eHZ, 3-Punkt und unbestückt

Kompettfeld, univers Z,1050mm,1 ZP, 1-feldig, NRW, SH, MV, N-sachsen, EON-Mitte ZH33X7

Name: ZH33X7
Brand: Hager
SKU: ZH33X7B1
Price: 474.6 EUR

Preis

474,60 €

/ Stück *

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Vervollständigen Sie Ihr System

Trenn-Reihenklemme 2 Produkte verfügbar
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 8 Produkte verfügbar
Zubehör für Sammelschienen 3 Produkte verfügbar
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar

Technische Merkmale

Höhe

1050 mm
Breite

250 mm
Breite/Dicke Sammelschiene

5 - 5 mm

RAL Nummer

9010

Anzahl Zählerplätze <=63 A

1
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Reihen

0
Anzahl Felder

1
Art des Zählerfelds

1-stöckig

Bemessungsstrom IN

63 A

IP-Klasse (Ingress Protection)

IP00

Polanzahl

5

Anschlussart

Sammelschiene

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - universZ Meterplate complete (english)

PDF

3,39 MB

REACH declaration ZH33X7

PDF

RoHS Report ZH33X7

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZH33X7

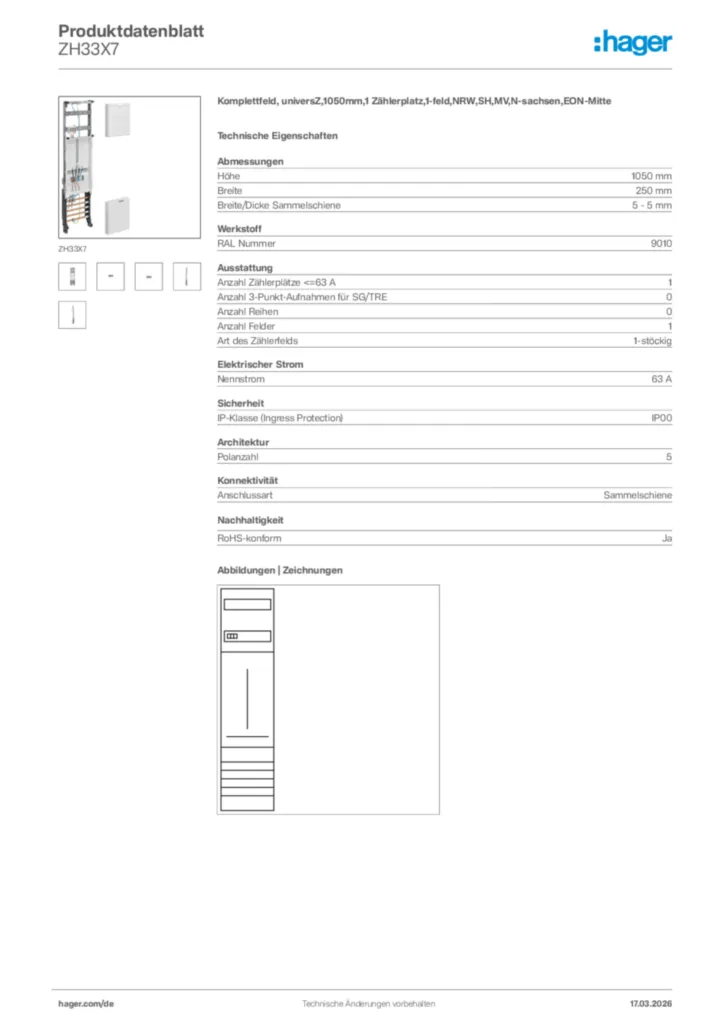

Produktdatenblatt

Hager Produktdatenblatt ZH33X7

Komplettfeld, universZ,1050mm,1 Zählerplatz,1-feld,NRW,SH,MV,N-sachsen,EON-Mitte

PDF
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tipps

Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04

Tipps de-DE 2026-05-21

PDF

4,91 MB
Tools & Software

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung en-GB 2026-08-04

PDF

691,76 kB

Mehr Downloads

Ausschreibungstext

Komplettfeld, universZ,1050mm,1 Zählerplatz,1-feld,NRW,SH,MV,N-sachsen,EON-Mitte

Komplettfeld / Einbausatz univers Z für 3-Punkt zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen, für 3-Punkt Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3- oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung zum Einbau von Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 1
Art des Zählerfelds: 1-stöckig
Bemessungsstrom IN: 63 A

Fabrikat : Hager oder gleichwertig
Artikel : ZH33X7
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

ZPlan

Mobile Planung einer Zählerplatzanlage vor Ort. TAB-konform in jeder Stadt Deutschlands.

Zu ZPlan

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
