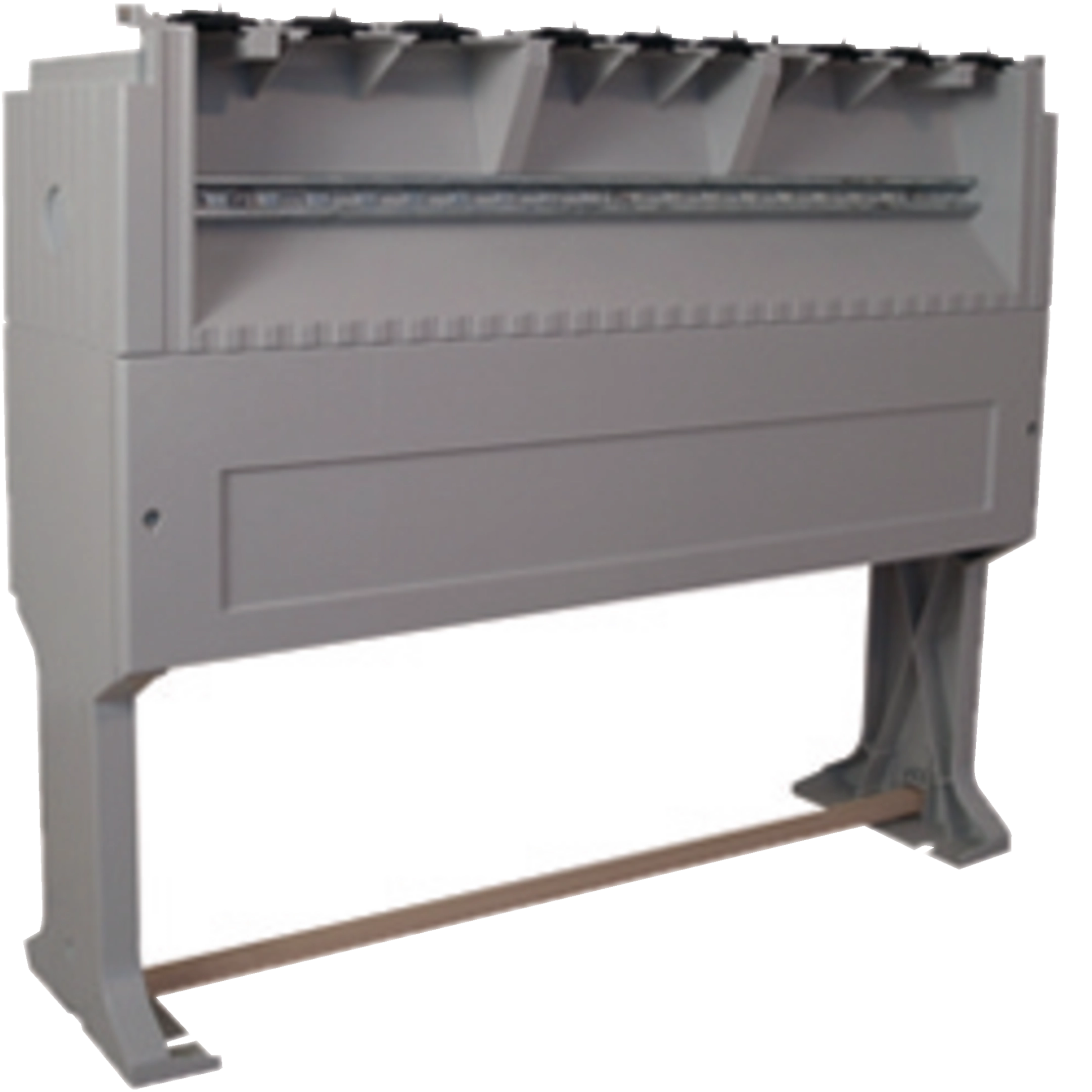

Eingrabsockel Festplatz, KVS, Bausatz, Gr. 2, H: 900 mm, mit 9 Kabeleinführungen ZAX010
EAN
3250611072096
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
1.084,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
CEE-Steckdosen-Kombination 125 A 5 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ZAH001L
Steckdosenleiste, KVS, 2 x CEE 32A, 5-polig
1.351,10 € / Stück* -
ZAH002LSteckdosenleiste, KVS, 2 x CEE 16A, 5-polig
1.192,20 € / Stück* -
ZAH005LSteckdosenleiste, KVS, 4 x Steckdose mit Schutzkontakt
1.299,40 € / Stück* -
ZAH013LVerteilerleiste, KVS, 3 Hutschienen à 4.5 TE, 1 x D02-Sicherungssockel 3-polig
588,30 € / Stück* -
ZAH014LSteckdosenleiste, KVS, CEE 32A 5p, CEE 16 A 5p, 1 x D02-Sicherungssockel
1.283,80 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe900 mm
-
Breite1110 mm
-
Tiefe315 mm
Ausstattung
-
Anzahl Felder4
Konnektivität
-
Montageartteilversenkt
Installation, Montage
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAX010
-
Bedienungsanleitung
Montageanleitung für ZAX008 - Festplatzsockel, KVS (DE, Stand: 11.2015)
Bedienungsanleitung International 2020-01-01
PDF288,53 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-05-27
PDF215,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAF101AFestplatzverteilerschrank Gr.1, ortsfest, 1-türig, mit SaS 30x6mm, 5-poligPreis2.190,60 €/ Stück * -
2
ZAF102AFestplatzverteilerschrank Gr.2, ortsfest, 1-türig, mit SaS 30x8mm, 5-poligPreis2.836,10 €/ Stück * -
3
ZAF102BF8Festplatzverteilerschrank, KVS, Größe 2, ortsfest, bis 80A, mit ZählerplatzPreis6.445,70 €/ Stück * -
4
ZAF135MFestplatzsäule rund, Baureihe 135, m. Stecktür u. FestplatzausschnittPreis2.829,30 €/ Stück * -
5
ZAY300AZählerfeldabdeckung, Zubehör, IP54, 300 mm, Klarsicht, mit Tür, für EHZ + TSGPreis157,40 €/ Stück *
Ausschreibungstext
Eingrabsockel Festplatz, KVS, Bausatz, Gr. 2, H: 900 mm, mit 9 Kabeleinführungen
Profilierter Festplatzsockel im Rippendesign, mit Steckschiebern und Abdeckungen sowie C-Profilschiene und Befestigungsschiene aus Winkelstahl 40 x 40 x 3 mm für Bügelschellen als Zugentlastung für Kabel. Seitlich vorgestanzte Öffnung von innen verschließbare, bei Öffnung ist eine Abdeckung d = 55 mm (Zubehör) einzubauen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Zur Standfestigkeit ist ein Bodenrost empfohlen.
Höhe: 900 mm
Breite: 1110 mm
Tiefe: 315 mm
Anzahl Felder: 4
Montageart: teilversenkt
Geeignet für Außenbereich: Ja
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
Fabrikat : Hager oder gleichwertig
Artikel : ZAX010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Profilierter Festplatzsockel im Rippendesign, mit Steckschiebern und Abdeckungen sowie C-Profilschiene und Befestigungsschiene aus Winkelstahl 40 x 40 x 3 mm für Bügelschellen als Zugentlastung für Kabel. Seitlich vorgestanzte Öffnung von innen verschließbare, bei Öffnung ist eine Abdeckung d = 55 mm (Zubehör) einzubauen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Zur Standfestigkeit ist ein Bodenrost empfohlen.
Höhe: 900 mm
Breite: 1110 mm
Tiefe: 315 mm
Anzahl Felder: 4
Montageart: teilversenkt
Geeignet für Außenbereich: Ja
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
Fabrikat : Hager oder gleichwertig
Artikel : ZAX010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
