Hagerplan - Der Ausschreibungstextkonfigurator

Stromverteiler für Fest- und Marktplätze

Festplatzverteilerschrank Gr.2, ortsfest, 1-türig, mit SaS 30x8mm, 5-polig ZAF102A

Name: ZAF102A
Brand: Hager
SKU: ZAF102A1
Price: 2901.3 EUR

Preis

2.901,30 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

ZAX007

Eingrabsockel, KVS, Bausatz, Größe 2, Höhe: 900 mm

827,60 €/ Stück

ZAY95075

Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung

44,80 €/ Stück

ZAX010

Eingrabsockel Festplatz, KVS, Bausatz, Gr. 2, H: 900 mm, mit 9 Kabeleinführungen

1.109,20 €/ Stück

ZAX022F

Bodenaufbausockel Festplatz, KVS, Größe 2, Höhe: 250 mm, mit 9 Kabeleinführungen

1.378,20 €/ Stück

CEE-Steckdosen-Kombination 125 A 5 Produkte verfügbar
Zubehör 5 Produkte verfügbar
Sockelleisten 1 Produkte verfügbar
Zubehör/Ersatzteile für Sammelschienen 2 Produkte verfügbar
Plantasche 1 Produkte verfügbar
Schließsystem 1 Produkte verfügbar

Technische Merkmale

Höhe

1005 mm
Breite

1110 mm
Tiefe

315 mm

Frequenz

50 - 50 Hz

Geeignet für Aussenbereich

Ja

Mit Montageplatte

Nein
Mit Sammelschiene

Ja
Mit Standfuß

Nein
Anzahl Felder

4
Anzahl Reihen

0

RAL Nummer

7035
Werkstoff

Glasfaserverstärkter Kunststoff

IP-Klasse (Ingress Protection)

IP44
Stoßfestigkeit IK

IK10
Schutzklasse

Schutzklasse II

Ausführung des Handgriffes

Schwenkhebelgriff
Anzahl Schranktüren

2
Anzahl der Schlösser

2

Montageart

teilversenkt

Polanzahl

4

Nennspannung

230 - 400 V

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

Hager REACH declaration ZAF102A

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZAF102A
Produktdatenblatt

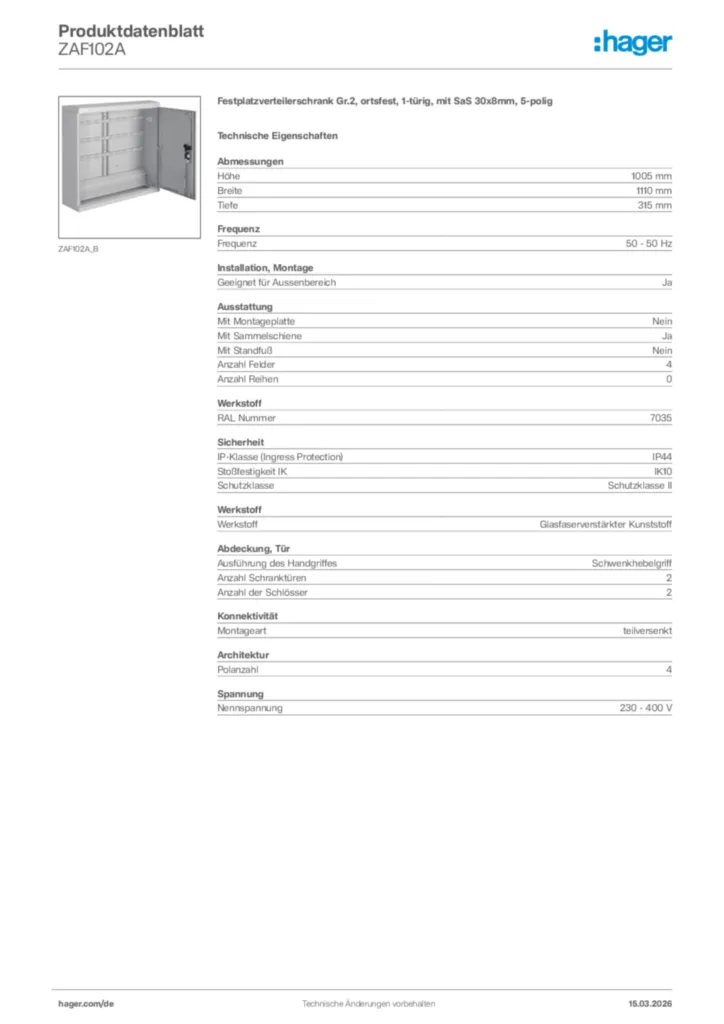

Hager Produktdatenblatt ZAF102A

Festplatzverteilerschrank Gr.2, ortsfest, 1-türig, mit SaS 30x8mm, 5-polig

PDF
Bedienungsanleitung

Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder

Bedienungsanleitung de-DE 2016-04-25

PDF

192,95 kB

Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)

Bedienungsanleitung de-DE 2015-11-05

PDF

97,85 kB

Montageanleitung für ZAF100A, ZAY69846 - Festplatzverteilerschrank, KVS, mit Sammelschienensystem, Zubehör (DE, Stand: 11.2015)

Bedienungsanleitung de-DE 2015-11-06

PDF

775,25 kB

Montageanleitung für ZAX008 - Festplatzsockel, KVS (DE, Stand: 11.2015)

Bedienungsanleitung International 2020-01-01

PDF

288,53 kB

Montageanleitung für ZAY95075 - Sockelfüller, Zubehör

Bedienungsanleitung de-DE 2022-02-01

PDF

150,99 kB
Montageanleitung

Montageanleitung für Türgriff KVS/ZAS

Montageanleitung International 2020-01-01

PDF

628,68 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Mehr Downloads

Ausschreibungstext

Festplatzverteilerschrank Gr.2, ortsfest, 1-türig, mit SaS 30x8mm, 5-polig

Ortsfester Stromverteilerschrank für Fest- und Markplätze, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Die DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart. Festplatzverteilerschrank mit Sammelschienen-System zum Einbau von Steckdosenleisten zur individuellen Bestückung. Profiliertes Gehäuse im Rippendesign. Mit Sammelschienen-System 5-polig E-Cu 30 x 6 mm. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Festplatzverteilerschrank kann je nach Ausführung mit Festplatz-Eingrabsockel oder Festplatzsockel/Bodenaufbausockel fest montiert werden. Beim Einbau von Steckdosenleisten in Festplatzverteilerschränken und Säulen, zu deren Bedienung Laien Zutritt haben, ist vom Errichter der Anlage der Schutz gegen direktes Berühren sicherzustellen.

Höhe: 1005 mm
Breite: 1110 mm
Tiefe: 315 mm
Frequenz: 50 - 50 Hz
Geeignet für Aussenbereich: Ja
Mit Montageplatte: Nein
Mit Sammelschiene: Ja
Mit Standfuß: Nein
Anzahl Felder: 4
Anzahl Reihen: 0
RAL Nummer: 7035
IP-Klasse (Ingress Protection): IP44
Stoßfestigkeit IK: IK10
Schutzklasse: Schutzklasse II
Werkstoff: Glasfaserverstärkter Kunststoff
Ausführung des Handgriffes: Schwenkhebelgriff
Anzahl Schranktüren: 2
Anzahl der Schlösser: 2
Montageart: teilversenkt
Polanzahl: 4
Nennspannung: 230 - 400 V

Fabrikat : Hager oder gleichwertig
Artikel : ZAF102A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
