Eingrabsockel, KVS, Bausatz, Größe 1, Höhe: 900 mm ZAX006
Der Eingrabsockel KVS, Größe 1, mit einer Höhe von 900 mm, bietet durch sein profiliertes Rippendesign und die Befestigungsschiene aus Winkelstahl eine effektive Zugentlastung für Kabel. Vorgestanzte, verschließbare Seitenöffnungen ermöglichen eine einfache Installation mit optionaler Abdeckung von 55 mm Durchmesser. Der Sockel ist innen mit Sockelfüller zu füllen, um Betauung zu vermeiden und gewährleistet durch einen empfohlenen Bodenrost hohe Standfestigkeit.
EAN
3250611072058
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
741,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Abmessungen
-
Höhe900 mm
-
Breite780 mm
-
Tiefe315 mm
Ausstattung
-
Anzahl Felder3
Konnektivität
-
Montageartteilversenkt
Installation, Montage
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

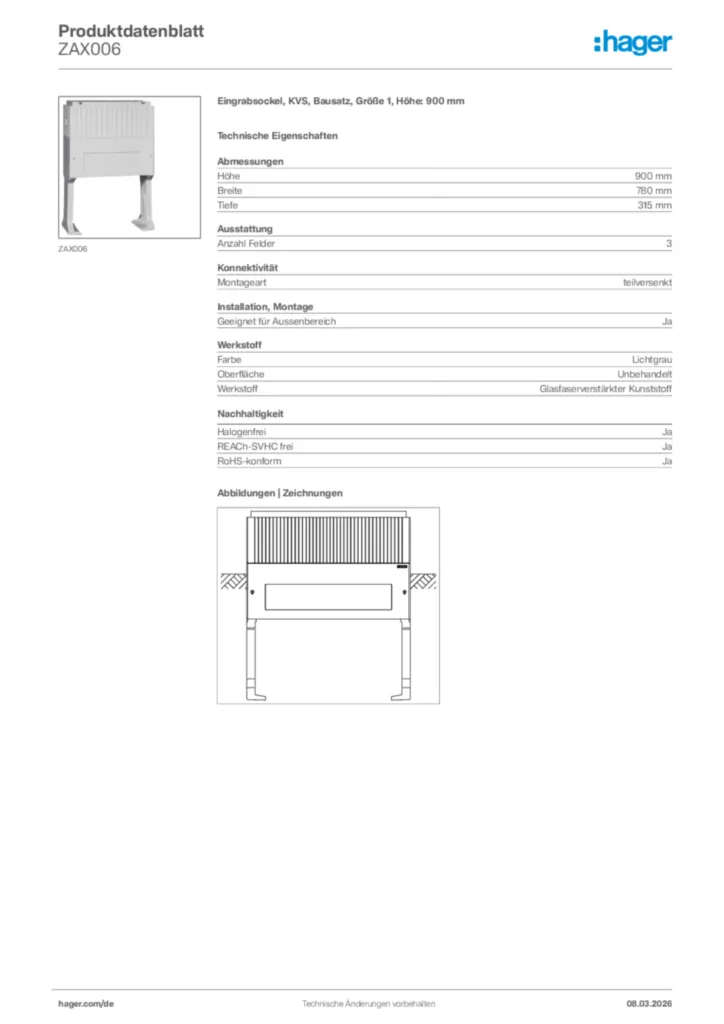

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAX006
-
Bedienungsanleitung
Bedienungsanleitung International 2024-06-03
PDF4,65 MB -
Katalog
Strom im Freien
Katalogauszug Februar 2022 (22DE0048)
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfreiPDF1,74 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
Konformitätserklärung en-GB 2024-07-10
PDF158,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAF101AFestplatzverteilerschrank Gr.1, ortsfest, 1-türig, mit SaS 30x6mm, 5-poligPreis2.190,60 €/ Stück * -
2
ZAF102AFestplatzverteilerschrank Gr.2, ortsfest, 1-türig, mit SaS 30x8mm, 5-poligPreis2.836,10 €/ Stück * -
3
ZAF102BF8Festplatzverteilerschrank, KVS, Größe 2, ortsfest, bis 80A, mit ZählerplatzPreis6.445,70 €/ Stück * -
4
ZAF135MFestplatzsäule rund, Baureihe 135, m. Stecktür u. FestplatzausschnittPreis2.829,30 €/ Stück * -
5
ZAY300AZählerfeldabdeckung, Zubehör, IP54, 300 mm, Klarsicht, mit Tür, für EHZ + TSGPreis157,40 €/ Stück *
Ausschreibungstext
Eingrabsockel, KVS, Bausatz, Größe 1, Höhe: 900 mm
Profilierter Eingrabsockel im Rippendesign, mit Befestigungsschiene aus Winkelstahl 40 x 40 x 3 mm für Bügelschellen als Zugentlastung für Kabel. Seitlich vorgestanzte Öffnung von innen verschließbare, bei Öffnung ist eine Abdeckung d = 55 mm (Zubehör) einzubauen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Zur Standfestigkeit ist ein Bodenrost empfohlen.
Höhe: 900 mm
Breite: 780 mm
Tiefe: 315 mm
Anzahl Felder: 3
Montageart: teilversenkt
Geeignet für Außenbereich: Ja
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
Fabrikat : Hager oder gleichwertig
Artikel : ZAX006
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Profilierter Eingrabsockel im Rippendesign, mit Befestigungsschiene aus Winkelstahl 40 x 40 x 3 mm für Bügelschellen als Zugentlastung für Kabel. Seitlich vorgestanzte Öffnung von innen verschließbare, bei Öffnung ist eine Abdeckung d = 55 mm (Zubehör) einzubauen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Zur Standfestigkeit ist ein Bodenrost empfohlen.
Höhe: 900 mm
Breite: 780 mm
Tiefe: 315 mm
Anzahl Felder: 3
Montageart: teilversenkt
Geeignet für Außenbereich: Ja
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
Fabrikat : Hager oder gleichwertig
Artikel : ZAX006
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
