Kabelverteilerschrank Gr.1/1355, mit Montageplatte, 1355x780x315mm (HxBxT) ZAL131P
EAN
3250611070436
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
2.141,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Türzubehör 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 1 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Zubehör 3 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ZAY69846
Türöffnungsbegrenzer, Zubehör
59,30 € / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
ZAY48509
Auflagesockel hoch, Zubehör, KVS, 10 Stück
38,30 € / Stück* -
ZAY48537Auflagesockel niedrig, Zubehör, KVS, 10 Stück
39,40 € / Stück* -
ZAY98536Schaltschrankheizung, Zubehör, 120-240VAC, 50W, mit Thermostat und Vorsicherung
451,40 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1355 mm
-
Breite780 mm
-
Tiefe315 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
Schließungstyp3-Punkt Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder3
-
Anzahl der Öffnungen für Flanschplatten0
-
Anzahl Reihen8
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Mit transparentem Deckel/TürNein
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAL131P
-
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97,85 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2,48 MB
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Katalog
Strom im Freien
Katalogauszug Februar 2022 (22DE0048)
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfreiPDF1,74 MB -

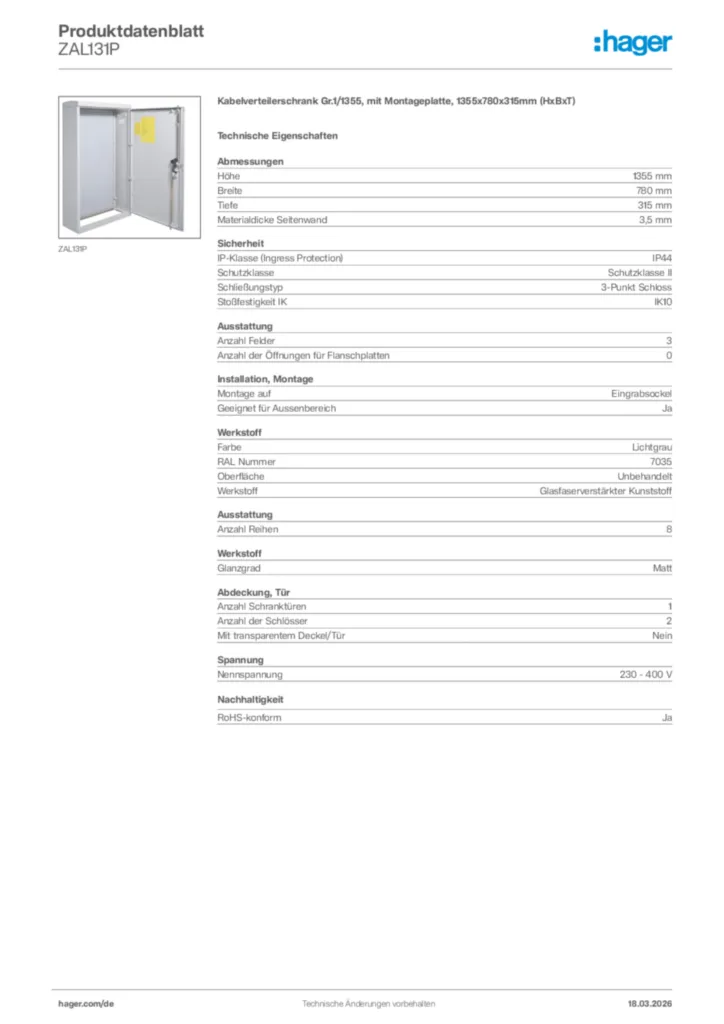

Produktdatenblatt
Produktdatenblatt de-DE 2024-07-25
PDF1,46 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2024-07-10
PDF158,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAL101Kabelverteilerschrank Gr.1/1005, leer, 1005x780x315mm (HxBxT)Preis1.458,00 €/ Stück * -
2
ZAL101PKabelverteilerschrank Gr.1/1005, mit Montageplatte, 1005x780x315mm (HxBxT)Preis1.689,50 €/ Stück * -
3
ZAL101VKabelverteilerschrank Gr.1/1005, asym. Türen, mit MP, 1005x780x315mm (HxBxT)Preis2.048,80 €/ Stück * -
4
ZAL102Kabelverteilerschrank Gr.2/1005, leer, 1005x1110x315mm (HxBxT)Preis1.978,30 €/ Stück * -
5
ZAL102PKabelverteilerschrank Gr.2/1005, mit Montageplatte, 1005x1110x315mm (HxBxT)Preis2.402,50 €/ Stück *
Ausschreibungstext
Kabelverteilerschrank Gr.1/1355, mit Montageplatte, 1355x780x315mm (HxBxT)
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, Schrank mit Montageplatte (PVC) oder Schrank mit Sammelschienen-System zum Einbau von NH-Sicherungslastschaltleisten. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1355 mm
Breite: 780 mm
Tiefe: 315 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 3
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL131P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, Schrank mit Montageplatte (PVC) oder Schrank mit Sammelschienen-System zum Einbau von NH-Sicherungslastschaltleisten. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1355 mm
Breite: 780 mm
Tiefe: 315 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 3
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL131P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
