Kabelverteilerschrank Gr.1/1005, mit SaS 4xCu 30x6mm, 1005x780x315mm (HxBxT) ZAK101GA
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Heizelement für Gehäuse 2 Produkte verfügbar
-
Türzubehör 1 Produkte verfügbar
-
Oberteil/Dach für Gehäuse 1 Produkte verfügbar
-
Plantasche 1 Produkte verfügbar
-
Zubehör 5 Produkte verfügbar
-
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe1005 mm
-
Breite780 mm
-
Tiefe315 mm
-
Frequenz50 - 50 Hz
-
Geeignet für AußenbereichJa
-
Mit MontageplatteNein
-
Mit SammelschieneJa
-
Mit StandfußNein
-
RAL Nummer7035
-
WerkstoffGlasfaserverstärkter Kunststoff
-
Schutzart IPIP44
-
Stoßfestigkeit IKIK10
-
SchutzklasseSchutzklasse II
-
Ausführung des HandgriffesSchwenkhebelgriff
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Montageartteilversenkt
-
Polanzahl4
-
Nennspannung400 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

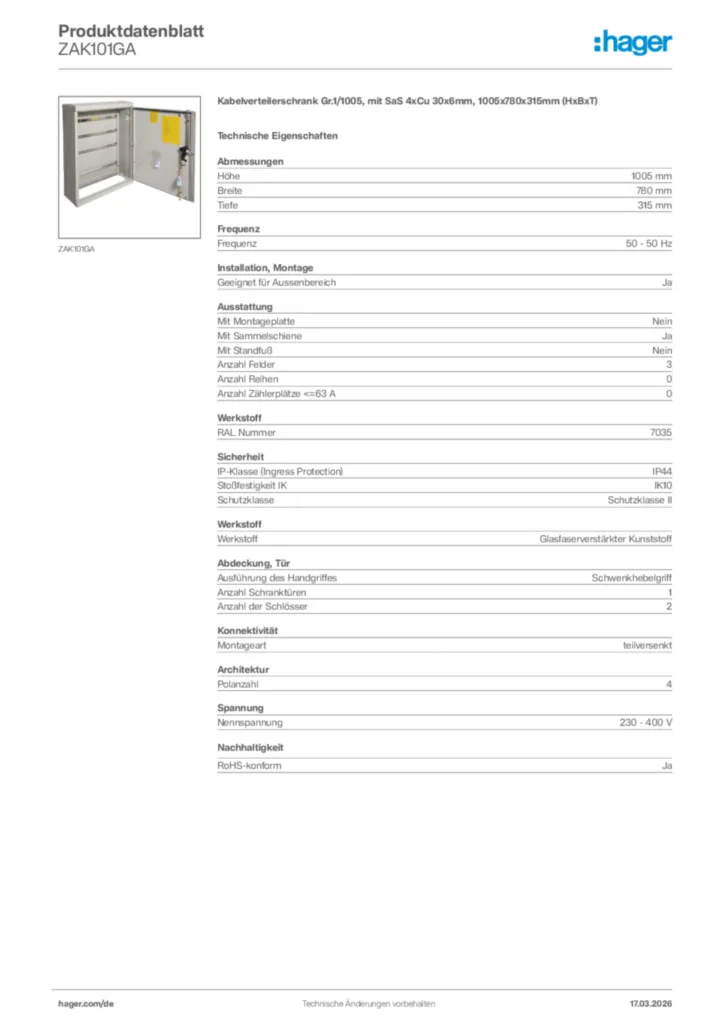

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAK101GA
-
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kBMontageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97,85 kBMontageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2,48 MBMontageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Katalog
Strom im Freien
Katalog de-DE 2022-02-01
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,74 MB -
Handbuch
Technical Documentation KVS accord. to IEC 61439-5 (Ver. 1.1, 06/2022)
Handbuch en-GB 2022-01-20
PDF969,81 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-21
PDF109,64 kB
Ausschreibungstext
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, Schrank mit Montageplatte (PVC) oder Schrank mit Sammelschienen-System zum Einbau von NH-Sicherungslastschaltleisten. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1005 mm
Breite: 780 mm
Tiefe: 315 mm
Frequenz: 50 - 50 Hz
Geeignet für Außenbereich: Ja
Mit Montageplatte: Nein
Mit Sammelschiene: Ja
Mit Standfuß: Nein
RAL Nummer: 7035
Schutzart IP: IP44
Stoßfestigkeit IK: IK10
Schutzklasse: Schutzklasse II
Werkstoff: Glasfaserverstärkter Kunststoff
Ausführung des Handgriffes: Schwenkhebelgriff
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Montageart: teilversenkt
Polanzahl: 4
Nennspannung: 400 - 400 V
Fabrikat : Hager oder gleichwertig
Artikel : ZAK101GA
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
