Mauerkasten für Multimedia, volta, UPV, 36 PLE VU36NKM
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar
-
Berührungsschutzabdeckung 4 Produkte verfügbar
-
Tür/Bedienfeld 3 Produkte verfügbar
-
Patchpanel 3 Produkte verfügbar
-
Steckdose 3 Produkte verfügbar
-
Mehr sehen 36 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Montage aufUnterputz
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
-
Anzahl Module36
-
Mit LeitungseinführungJa
-
Höhe630,50 mm
-
Breite348 mm
-
Tiefe98 mm
-
Einbauhöhe615 mm
-
Einbaubreite314,50 mm
-
Einbautiefe89 mm
-
Breite in Teilungseinheiten12
-
MontageartSchraubbefestigung
-
WerkstoffKunststoff
-
RAL Nummer7035
-
FarbeLichtgrau
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

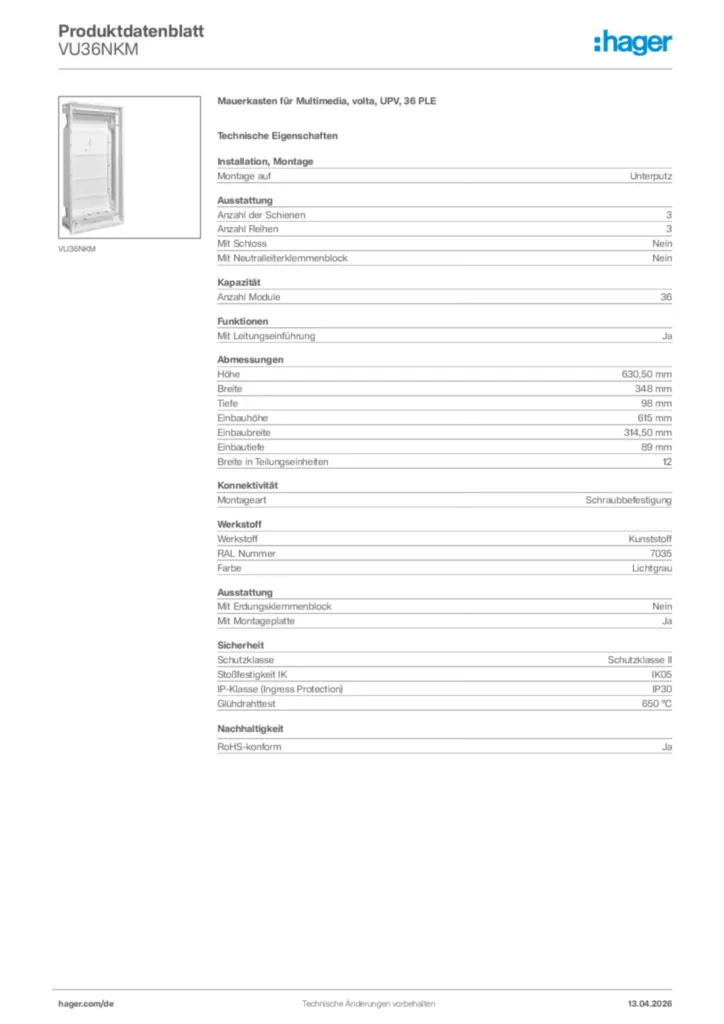

Produktbild VU36NKM
-
Montageanleitung
Montageanleitung für VHxx, VUxx, VZ00xx - Multimedia, volta, Mauerkasten (Stand: 04.2017)
Montageanleitung International 2024-11-07
PDF6,86 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,37 MBSerie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,35 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
