Multimedia, volta, Aufputzverteiler, 5-reihig, mit geschlitzter Stahlblechtür, D VA60NW
Der Installationskleinverteiler volta APV, 5-reihig, ist aus Kunststoff gefertigt und verfügt über eine geschlitzte Stahlblechtür. Konform mit DIN VDE 61439-3, IP Standard 30, Schutzklasse II. Geeignet für Wohngebäude gemäß DIN 18015 und schutzisolierte VDI-Komponenten. Mit Patch Panel, DIN-Hutschiene und vorbereiteten Anschlüssen für Überspannungsschutzmodul Typ 3. Inklusive beschriftbarem Bezeichnungsstreifen und montierbarer 3-fach Schutzkontaktsteckdose.
EAN
3250616411784
Marke
Hager
VPE
1 Stück
Preisgruppe
H120
Passende Tools
Preis
451,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 6 Produkte verfügbar -
Patchkabel 3 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 2 Produkte verfügbar -
Steckdose 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 1 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar
Optionales Zubehör
-
VZ711
Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,21 € / Stück* -
VZ461Klemmenträger Volta QuickConnect bestückt 1R
22,00 € / Stück* -
VZ462Klemmenträger Volta QuickConnect bestückt 2R
32,00 € / Stück* -
VZ463Klemmenträger Volta QuickConnect bestückt 3R
39,70 € / Stück* -
VZ464Klemmenträger Volta QuickConnect bestückt 4R
45,20 € / Stück* -
VZ713Adapter 1 Modul. Quick Connect in volta APV, 10 Stück
19,60 € / Stück*
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
61,40 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
65,60 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,80 € / Stück*
-
VZ717
Beschriftungssystem, Volta, 10 Stück
8,81 € / Set* -
VZ602Beschriftungsfolie/-streifen, Volta, 10 Stück
13,10 € / Stück*
-
VZ412
Rangierkanal, volta, APV
42,60 € / Stück*
-
VA60V
Tür, volta, APV, 5-reihig, Stahlblech, geschlitzt
74,00 € / Stück* -
VA60WTür, volta, APV, 5-reihig, Kunststoff, geschlitzt
98,40 € / Stück* -
VA60KTür, volta, APV, 5-reihig, Klarsicht, mit Türschild
110,00 € / Stück* -
VA60TTür, volta, APV, 5-reihig, Stahlblech, mit Türschild
63,50 € / Stück*
-
VZ408Kabelabfangschienen Volta APV
16,10 € / Stück* -
VZ698Kabelhalter, volta, APV, 6 Stück
6,81 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
30,40 € / Stück*
-
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ06MKPatch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
40,60 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,31 € / Stück*
-
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
32,80 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
34,50 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
31,10 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
29,80 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
23,70 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
19,10 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
25,30 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
24,90 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen5
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module60
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene0
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe765 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VA60NW
-

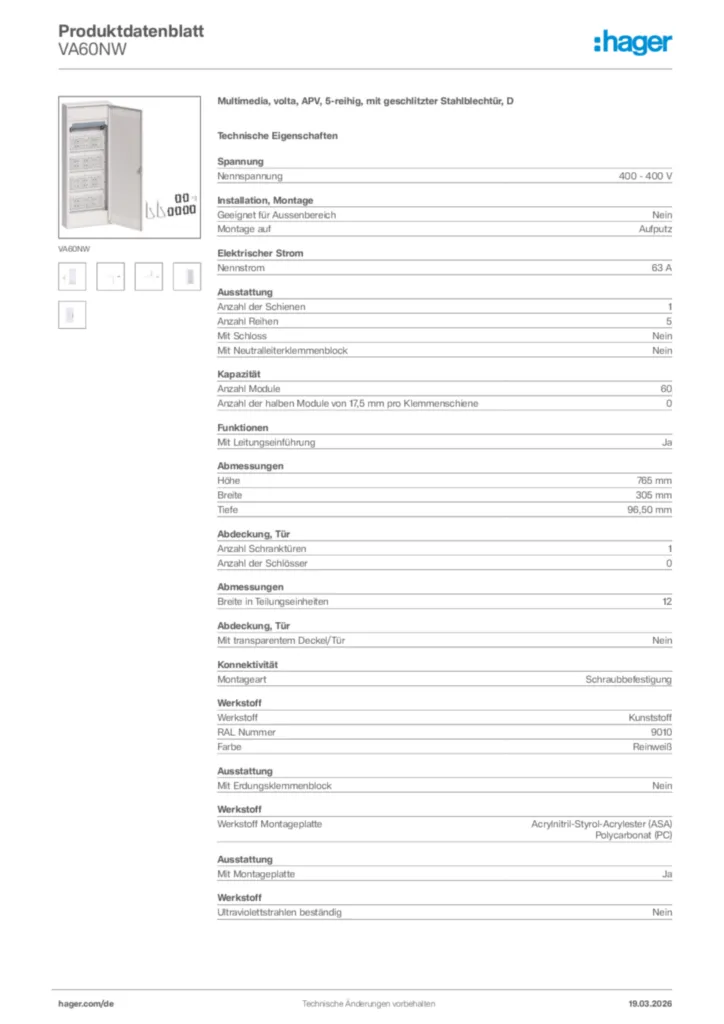

Produktdatenblatt
Hager Produktdatenblatt VA60NW
Multimedia, volta, APV, 5-reihig, mit geschlitzter Stahlblechtür, D
PDF -
Montageanleitung
Montageanleitung für VA36NW-VA48NW - Multimedia, volta, APV (DE-FR-EN-NL-DK-FI-NO-SV-IT-ES-PT-CZ-BA-UK-HR-HU-LT-LV-PL-RO-SK-RU-BG-GR-SI-EE-IS-AR, 2016-04)
Montageanleitung International 2016-04-19
PDF3,13 MB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 €/ Stück *
-
2
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 €/ Stück * -
3
VZ318LCLWL Modul (E-Dat) LC-Duplex-BuchsePreis34,40 €/ Stück * -
4
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 €/ Stück *
-
5
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-BuchsePreis32,80 €/ Stück *
Ausschreibungstext
Multimedia, volta, APV, 5-reihig, mit geschlitzter Stahlblechtür, D
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 0
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 0
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
