Hybrid, volta, Aufputz, 36PLE, 1 Montageplatte, Steckdose und Stahlblechtür VA603NWH
Installationskleinverteiler Aufputz mit Multimediateil, 36 Platzeinheiten, mit einer Montageplatte. Bemessungsspannung bis 400 Volt / 50 Hertz, Schutzart IP Standard 30. Gehäuse aus Kunststoff, Lüftungstür aus Stahlblech mit Ventilationsöffnungen und innenliegenden Scharnieren. Türanschlag wechselbar, 3-reihiger Geräteträger aus verzinktem Stahlblech. Fingersichere Erdung+Neutralleiter-Klemme, Abschottung für Medien- und Stromtrennung, Montageplatte mit DIN-konformer Lochung.
EAN
3250616411715
Marke
Hager
VPE
1 Stück
Preisgruppe
H120
Passende Tools
Preis
464,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 9 Produkte verfügbar -
Patchkabel 3 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 2 Produkte verfügbar -
Abschottung 1 Produkte verfügbar -
Gängiges Zubehör 2 Produkte verfügbar
Optionales Zubehör
-
VZ711
Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,21 € / Stück* -
VZ461Klemmenträger Volta QuickConnect bestückt 1R
22,00 € / Stück* -
VZ462Klemmenträger Volta QuickConnect bestückt 2R
32,00 € / Stück* -
VZ463Klemmenträger Volta QuickConnect bestückt 3R
39,70 € / Stück* -
VZ464Klemmenträger Volta QuickConnect bestückt 4R
45,20 € / Stück* -
VZ521PE/N-Klemmenträger, Volta, mit 13 Messing-Klemmstellen
18,70 € / Stück* -
VZ522PE/N-Klemmenträger, Volta, mit 17 Messing-Klemmstellen
24,30 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
37,70 € / Stück* -
VZ713Adapter 1 Modul. Quick Connect in volta APV, 10 Stück
19,60 € / Stück*
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
61,40 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
65,60 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,80 € / Stück*
-
VZ717
Beschriftungssystem, Volta, 10 Stück
8,81 € / Set* -
VZ602Beschriftungsfolie/-streifen, Volta, 10 Stück
13,10 € / Stück*
-
VZ510N
Abschottung Volta APV UPV/HWV waagerecht
7,21 € / Stück*
-
VZ314
RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
42,40 € / Stück* -
VZ00HBAusbaupaket, volta, hybrid, Blinddeckel
3,51 € / Stück*
-
VZ412Rangierkanal, volta, APV
42,60 € / Stück*
-
VA60VTür, volta, APV, 5-reihig, Stahlblech, geschlitzt
74,00 € / Stück* -
VA60WTür, volta, APV, 5-reihig, Kunststoff, geschlitzt
98,40 € / Stück* -
VA60KTür, volta, APV, 5-reihig, Klarsicht, mit Türschild
110,00 € / Stück* -
VA60TTür, volta, APV, 5-reihig, Stahlblech, mit Türschild
63,50 € / Stück*
-
VZ408Kabelabfangschienen Volta APV
16,10 € / Stück* -
VZ698Kabelhalter, volta, APV, 6 Stück
6,81 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
30,40 € / Stück*
-
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ06MKPatch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
35,70 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
40,60 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,21 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
TN010SKoax Modul F/F für Hutschienenmontage
37,10 € / Stück*
-
GMKRJ45Keystone Einsatze RJ45, Cat.6a
17,00 € / Stück* -
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
32,80 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
34,50 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
31,10 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
29,80 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
23,70 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
19,10 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
25,30 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
24,90 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,31 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen5
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe765 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VA603NWH
-

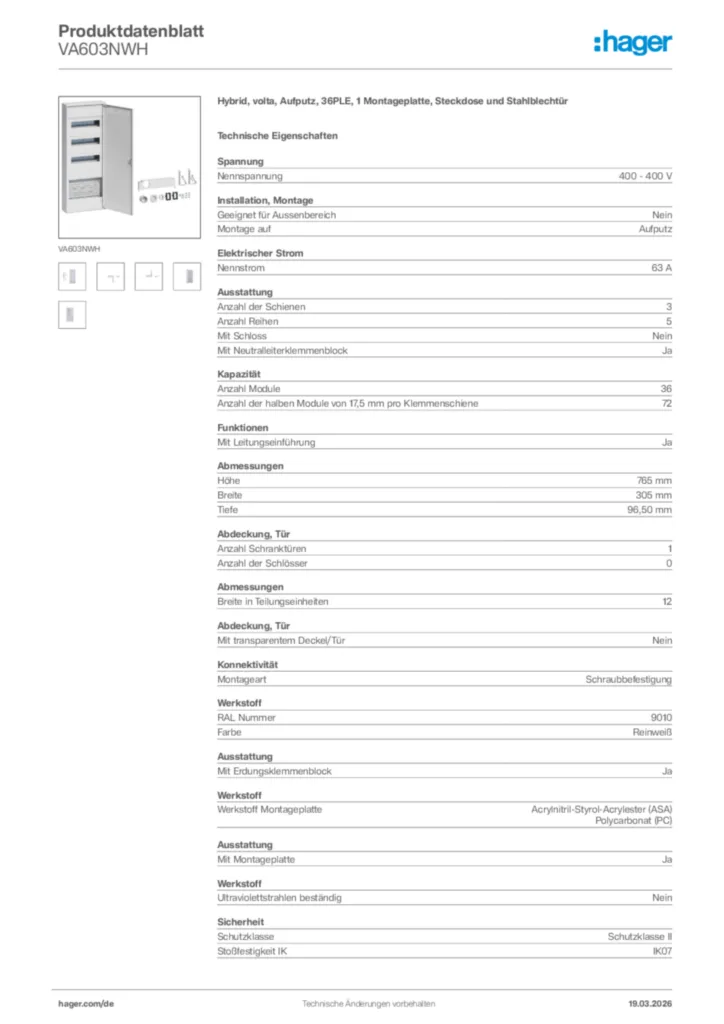

Produktdatenblatt
Hager Produktdatenblatt VA603NWH
Hybrid, volta, Aufputz, 36PLE, 1 Montageplatte, Steckdose und Stahlblechtür
PDF -
Montageanleitung
6LE007711A volta AP Hybrid
Montageanleitung International 2022-04-08
PDF9,81 MB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Produktinformation
Hager volta Hybrid
Die 2-in-1-Lösung von Hager (23DE0203)
PDF2,82 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 €/ Stück *
-
2
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 €/ Stück * -
3
VZ318LCLWL Modul (E-Dat) LC-Duplex-BuchsePreis34,40 €/ Stück * -
4
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 €/ Stück *
-
5
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-BuchsePreis32,80 €/ Stück *
Ausschreibungstext
Hybrid, volta, Aufputz, 36PLE, 1 Montageplatte, Steckdose und Stahlblechtür
Installationskleinverteiler Aufputz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoffbodenplatte und ausbrechbaren Leitungseinführung. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 Module mit 46 mm Geräteschlitz. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus Kunststoff regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch Einhängen oder Verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 5
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA603NWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoffbodenplatte und ausbrechbaren Leitungseinführung. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 Module mit 46 mm Geräteschlitz. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus Kunststoff regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch Einhängen oder Verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 5
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA603NWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
