Hybrid, volta, Aufputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür VA602NWH
Installationskleinverteiler Aufputz mit Multimediateil, 24 Platzeinheiten, geprüft nach DIN VDE 61439-3, Bemessungsspannung 400 Volt / 50 Hertz, Schutzart IP Standard 30. Inklusive zwei Montageplatten und Lüftungstür aus Stahlblech. Fingersichere Erdung+Neutralleiter-Klemme, integrierte Steckdosen, optimierte Kabelführung. Ideal für sichere Stromkreisverteilung und Multimedia-Trennung.
EAN
3250616411678
Marke
Hager
VPE
1 Stück
Preisgruppe
H120
Passende Tools
Preis
426,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 1 Produkte verfügbar -
Patchmodul 9 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar -
Patchpanel 5 Produkte verfügbar -
Koax-Steckverbinder 1 Produkte verfügbar -
Mehr sehen 28 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VZ412
Rangierkanal, volta, APV
41,40 € / Stück*
-
GMKRJ45
Keystone Einsatze RJ45, Cat.6a
16,70 € / Stück* -
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-Buchse
31,90 € / Stück* -
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weiß
33,60 € / Stück* -
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weiß
30,20 € / Stück* -
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkelt
29,00 € / Stück* -
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte Bauform
23,00 € / Stück* -
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-Buchse
18,50 € / Stück* -
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-Buchse
24,60 € / Stück* -
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-Buchse
24,20 € / Stück*
-
VA60K
Tür, volta, APV, 5-reihig, Klarsicht, mit Türschild
106,90 € / Stück* -
VA60TTür, volta, APV, 5-reihig, Stahlblech, mit Türschild
61,70 € / Stück* -
VA60VTür, volta, APV, 5-reihig, Stahlblech, geschlitzt
71,90 € / Stück* -
VA60WTür, volta, APV, 5-reihig, Kunststoff, geschlitzt
95,60 € / Stück*
-
FZ06MK
Patch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
34,70 € / Stück* -
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
34,70 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück*
-
TN010S
Koax Modul F/F für Hutschienenmontage
36,30 € / Stück*
-
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
60,00 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
64,10 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,30 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
39,40 € / Stück*
-
VZ510NAbschottung Volta APV UPV/HWV waagerecht
7,00 € / Stück*
-
VZ461Klemmenträger Volta QuickConnect bestückt 1R
21,40 € / Stück* -
VZ462Klemmenträger Volta QuickConnect bestückt 2R
31,10 € / Stück* -
VZ463Klemmenträger Volta QuickConnect bestückt 3R
38,50 € / Stück* -
VZ464Klemmenträger Volta QuickConnect bestückt 4R
43,90 € / Stück* -
VZ521PE/N-Klemmenträger, Volta, mit 13 Messing-Klemmstellen
18,10 € / Stück* -
VZ522PE/N-Klemmenträger, Volta, mit 17 Messing-Klemmstellen
23,60 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
36,60 € / Stück* -
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,00 € / Stück* -
VZ713Adapter 1 Modul. Quick Connect in volta APV, 10 Stück
19,00 € / Stück*
-
VZ602Beschriftungsfolie/-streifen,Volta,10 Stück
12,70 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,60 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,10 € / Stück*
-
VZ408Kabelabfangschienen Volta APV
15,60 € / Stück* -
VZ698Kabelhalter, volta, APV, 6 Stück
6,60 € / Stück*
-
VZ00HBAusbaupaket, volta, hybrid, Blinddeckel
3,40 € / Stück* -
VZ314RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
41,20 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,90 € / Stück*
-
VZ00LKMontageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
29,60 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
5,10 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen2
-
Anzahl Reihen5
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module24
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene48
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe765 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

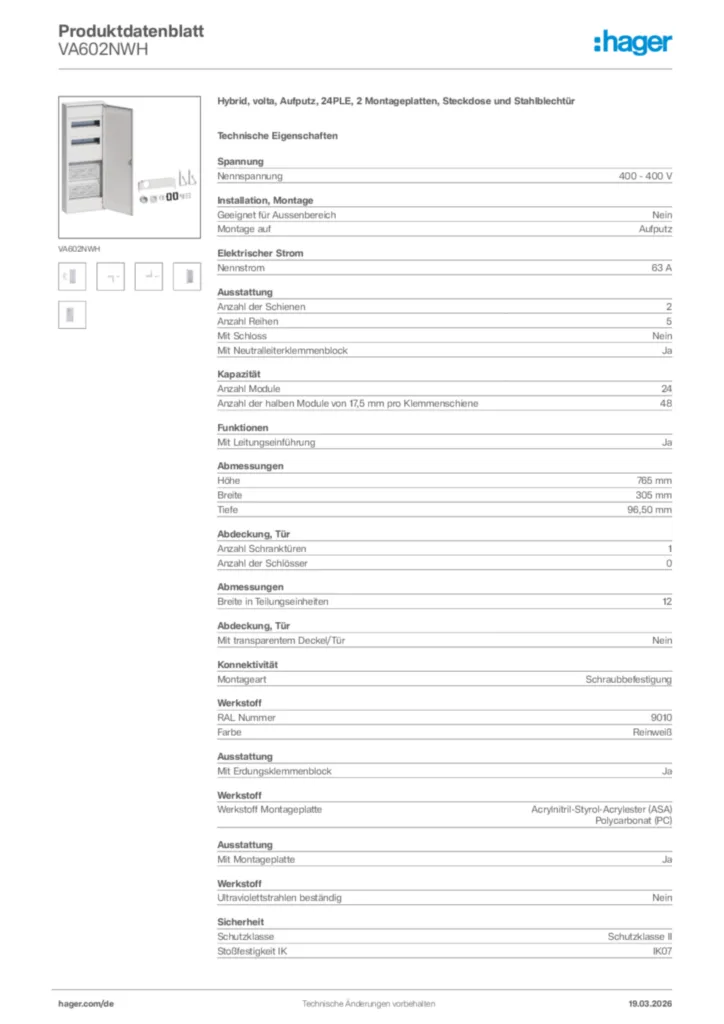

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VA602NWH
-
Montageanleitung
6LE007711A volta AP Hybrid
Montageanleitung International 2022-04-08
PDF9,81 MB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Produktinformation
Hager volta Hybrid
Die 2-in-1-Lösung von Hager (23DE0203)
PDF2,82 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU602NWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und StahlblechtürPreis468,60 €/ Stück * -
2
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und KunststofftürPreis508,90 €/ Stück * -
3
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und StahlblechtürPreis495,90 €/ Stück * -
4
VU603WWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und KunststofftürPreis536,50 €/ Stück * -
5
VH602NWHHybrid, volta, Hohlwand, 24PLE, 2 Montageplatten, mit Steckdose + StahlblechtürPreis523,10 €/ Stück *
Ausschreibungstext
Hybrid, volta, Aufputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür
Installationskleinverteiler Aufputz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoffbodenplatte und ausbrechbaren Leitungseinführung. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
2-reihiger Geräteträger aus verzinktem Stahlblech. 2-reihige Geräteabdeckung aus Kunststoff für 24 (28) Module mit 46 mm Geräteschlitz. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus Kunststoff regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch Einhängen oder Verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Aufputz
Anzahl der Schienen: 2
Anzahl Reihen: 5
Anzahl Module: 24
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 48
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA602NWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400 V / 50 Hz, Schutzart IP30.
Bestehend aus Kunststoffbodenplatte und ausbrechbaren Leitungseinführung. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
2-reihiger Geräteträger aus verzinktem Stahlblech. 2-reihige Geräteabdeckung aus Kunststoff für 24 (28) Module mit 46 mm Geräteschlitz. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus Kunststoff regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch Einhängen oder Verschrauben liegen bei.
Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.
Montage auf: Aufputz
Anzahl der Schienen: 2
Anzahl Reihen: 5
Anzahl Module: 24
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 48
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA602NWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
