Mess- / Wandlerfeld,univers N,1050x500x160mm NAR NH00,AAR Lastt125A,TAB Bayernw. UF32W6N3P
EAN
3250611031550
Marke
Hager
VPE
1 Stück
Preisgruppe
H090
Passende Tools
Preis
4.039,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hauptleitungsklemme 8 Produkte verfügbar -
Durchgangs-Reihenklemme 1 Produkte verfügbar -
Verteilerfeld für Installationsverteiler 1 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Optionales Zubehör
-
K46N
Hauptleitungsabzweigklemme, 90SL, 5-polig, 80 A, 1, 5-25 mm²
31,60 € / Stück* -
KH24CHauptleitungsabzweigklemme universZ 4P 2x25/2x16mm² fingersicher
31,60 € / Stück* -
KH45AHauptleitungsabzweigklemme 5polig, 2x35mm²-2x25mm² je Pol, IP20, 3x L, 1xPE, 1xN
76,80 € / Stück* -
KH35AHauptleitungsabzweigklemme 4polig, 2x35mm²-2x25mm² je Pol, IP20, Farbe: Grau
61,70 € / Stück* -
KH70GHauptleitungsabzweigklemme 1polig, 4x70mm², IP20, Farbe: Grau
23,10 € / Stück* -
KH35EHauptleitungsabzweigklemme 1polig, 2x35mm²-2x25mm², IP20, Farbe: Grün
17,20 € / Stück* -
KH35LHauptleitungsabzweigklemme 1polig, 2x35mm²-2x25mm², IP20, Farbe: Grau
17,20 € / Stück* -
KH35NHauptleitungsabzweigklemme 1polig, 2x35mm²-2x25mm², IP20, Farbe: Blau
17,20 € / Stück*
-
KU9K43HESKomplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
Passend zu
Technische Merkmale
Ausstattung
-
Anzahl Felder2
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UF32W6N3P
-

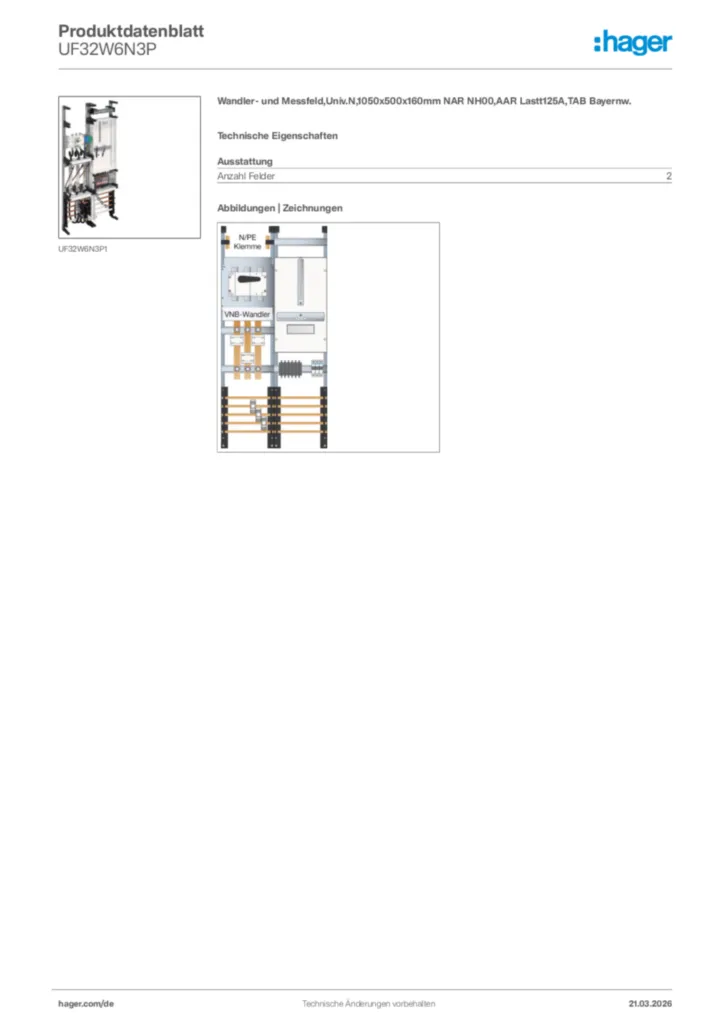

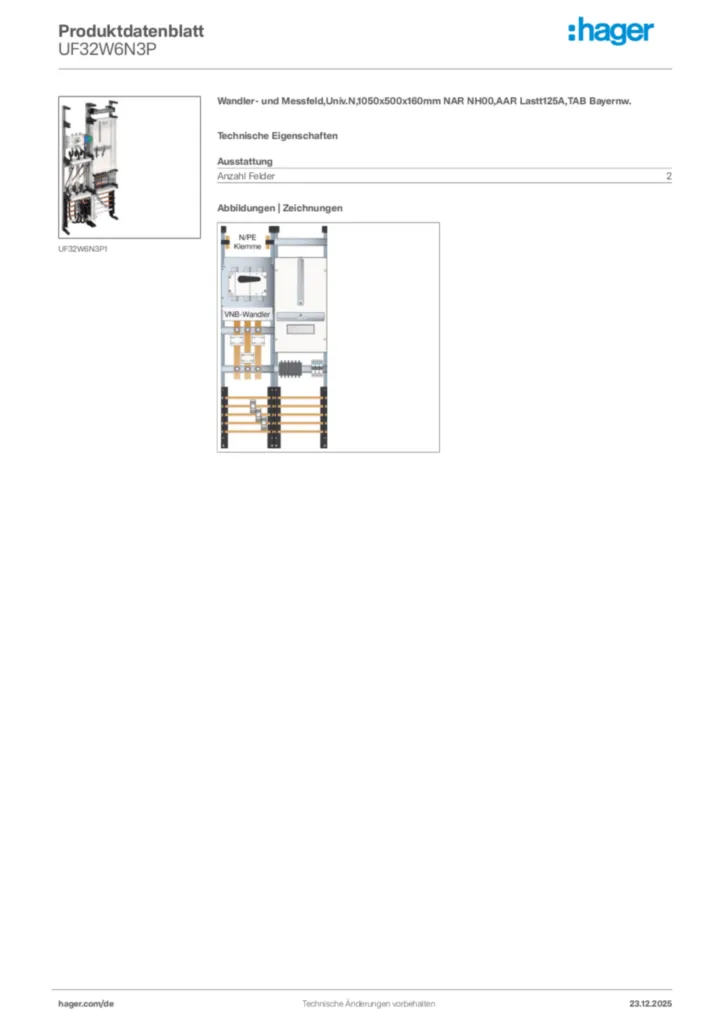

Produktdatenblatt
Hager Produktdatenblatt UF32W6N3P
Wandler- und Messfeld,Univ.N,1050x500x160mm NAR NH00,AAR Lastt125A,TAB Bayernw.
PDF -
Produktanhang
UF32W6N3P
Produktanhang de-DE 2018-02-08
PDF3,36 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UF13ZBW1Wandler-Messfeld, universN, TAB NetzeBW, 750 x 750 mmPreis1.659,40 €/ Stück * -
2
UF22Z1Wandlermessfeld, universN, 2-feldig, 900 mm, TAB 2023 MitteldeutschlandPreis1.462,80 €/ Stück * -
3
UF31W0Wandlerfeld, UniversN, NAR NH2 SUT 40mm SasSyst, AAR Lasttrennsch. 250APreis2.731,80 €/ Stück * -
4
UF31W1Wandlerfeld, UniversN, NAR NH00 SLTS 40mm SasSyst, AAR Lasttrennsch. 125APreis1.871,50 €/ Stück * -
5
UF31W2Wandlermessfeld universN, 1 ZP, NAR Sas-40mm, WzR-150mm, RfZ-150mmPreis437,80 €/ Stück *
Ausschreibungstext
Wandler- und Messfeld,Univ.N,1050x500x160mm NAR NH00,AAR Lastt125A,TAB Bayernw.
Wandler-Komplettfeld bis 100 A werkseitig vormontiertes und verdrahtetes Wandler-Komplettfeld, mit weiteren Komplettfeldern und Zählerschränken kombinierbar, mit serienmäßig plombierbaren Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren, mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), zum Einbau in Verteilerschränke 1100 mm hoch, mind. 2-feldrig, inkl. Einspeiseklemmen bis max. 50 mm², vorbereitet zur Aufnahme einer Überspannungs-Schutzeinrichtung für Sammelschienenmontage (nicht enthalten), Schutzart: bei geöffneter Schranktür IP3x zum Einbau in univers-Verteilerschränke 1100 mm hoch, mind. 2-feldrig, mind. 205 mm tief, inkl. Einspeiseklemmen bis max. 50 mm², Zuleitung von unten und Ableitung nach oben für Direktanschluß,
bestückt mit:
1 Stück Sammelschiene 250 A, 5-pol., 2-feldrig
1 Stück NH00-Reitersicherungsunterteil, 3-polig
1 Stück Vorbereitung zur Aufnahme einer Überspannungs- Schutzeinrichtung für Sammelschienenmontage (nicht enthalten)
1 Stück Lastschalter 125 A, 3-polig
1 Stück N und PE-Klemme bis 70 mm²
1 Stück Messwandlerplatz zur Aufnahme der 3 VNB-Wandler
3 Stück Leitungsschutzschalter 1-polig, 10 A B-Charakteristik, 25 kA
1 Stück 3-Punkt-Zählerplatz zur Aufnahme des VNB-Wandlerzähler
1 Stück Verdrahtung der Wandler und Prüfklemmen
1 Stück Prüfklemme nach TAB (Bayernwerk und glw.)
Anzahl Felder: 2
Fabrikat : Hager oder gleichwertig
Artikel : UF32W6N3P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandler-Komplettfeld bis 100 A werkseitig vormontiertes und verdrahtetes Wandler-Komplettfeld, mit weiteren Komplettfeldern und Zählerschränken kombinierbar, mit serienmäßig plombierbaren Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren, mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), zum Einbau in Verteilerschränke 1100 mm hoch, mind. 2-feldrig, inkl. Einspeiseklemmen bis max. 50 mm², vorbereitet zur Aufnahme einer Überspannungs-Schutzeinrichtung für Sammelschienenmontage (nicht enthalten), Schutzart: bei geöffneter Schranktür IP3x zum Einbau in univers-Verteilerschränke 1100 mm hoch, mind. 2-feldrig, mind. 205 mm tief, inkl. Einspeiseklemmen bis max. 50 mm², Zuleitung von unten und Ableitung nach oben für Direktanschluß,
bestückt mit:
1 Stück Sammelschiene 250 A, 5-pol., 2-feldrig
1 Stück NH00-Reitersicherungsunterteil, 3-polig
1 Stück Vorbereitung zur Aufnahme einer Überspannungs- Schutzeinrichtung für Sammelschienenmontage (nicht enthalten)
1 Stück Lastschalter 125 A, 3-polig
1 Stück N und PE-Klemme bis 70 mm²
1 Stück Messwandlerplatz zur Aufnahme der 3 VNB-Wandler
3 Stück Leitungsschutzschalter 1-polig, 10 A B-Charakteristik, 25 kA
1 Stück 3-Punkt-Zählerplatz zur Aufnahme des VNB-Wandlerzähler
1 Stück Verdrahtung der Wandler und Prüfklemmen
1 Stück Prüfklemme nach TAB (Bayernwerk und glw.)
Anzahl Felder: 2
Fabrikat : Hager oder gleichwertig
Artikel : UF32W6N3P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
