Verteilerfeld, univers Z, Höhe 1050mm, 5-reihig, 1-feldig, mit APZ unten ZU37VT5APZ2
Verteilerfeld der Serie univers Z, 1050mm hoch, 5-reihig und 1-feldig. Ausgestattet mit einem Abschlusspunkt (APZ) im Zählerplatz unten, ermöglicht es eine flexible und übersichtliche Installation in Installationsverteilern. Ideal für die strukturierte Unterbringung von Sicherungs- und Schaltelementen. Optimiert für den Einsatz in gewerblichen und industriellen Umgebungen.
EAN
3250612532643
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
391,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckstreifen/-leiste 1 Produkte verfügbar -
Durchgangs-Reihenklemme 8 Produkte verfügbar -
Abschottung 4 Produkte verfügbar -
Quick-Connect Klemme 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
K240AE
Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
72,00 € / Stück* -
K240ALAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grau
72,00 € / Stück* -
K240ANAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
72,00 € / Stück* -
K150AEAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
47,20 € / Stück* -
K150ANAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
47,20 € / Stück* -
K50AEAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grün gelb
14,20 € / Stück* -
K50ALAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grau
14,20 € / Stück* -
K50ANAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², blau
14,20 € / Stück*
-
ZZ32A
Abschottung, univers Z, senkrecht, für Tragplatte 1-stöckig, für 800/950/1100mm
30,70 € / Stück* -
U83TVAbschottung 120mm, senkrecht für Verteiler, zur Montage auf Hutschiene
9,10 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
U831RAbschottung, waagerecht, für Verteiler, zwischen Verteilerreihen bis Rückwand
27,50 € / Stück*
Passend zu
Technische Merkmale
Funktionen
-
Innenausbau-FunktionsflächenAPZ
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Tiefe96 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Reihen5
-
Anzahl der Schienen5
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module12
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Texte
-
Anschluss mit KabelschuhMit N-PE-Klemmen
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

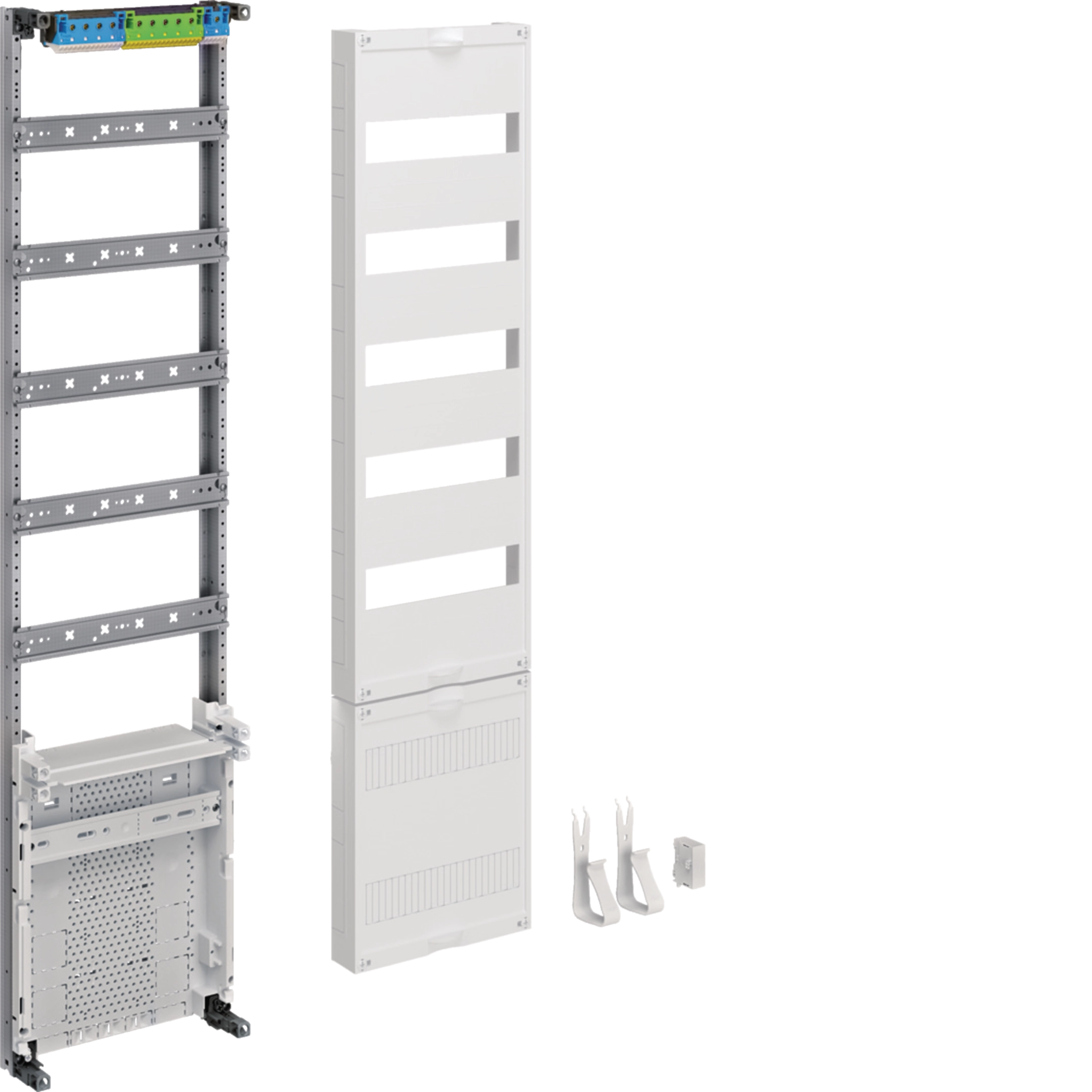

Produktbild ZU37VT5APZ2
-
Produktdatenblatt

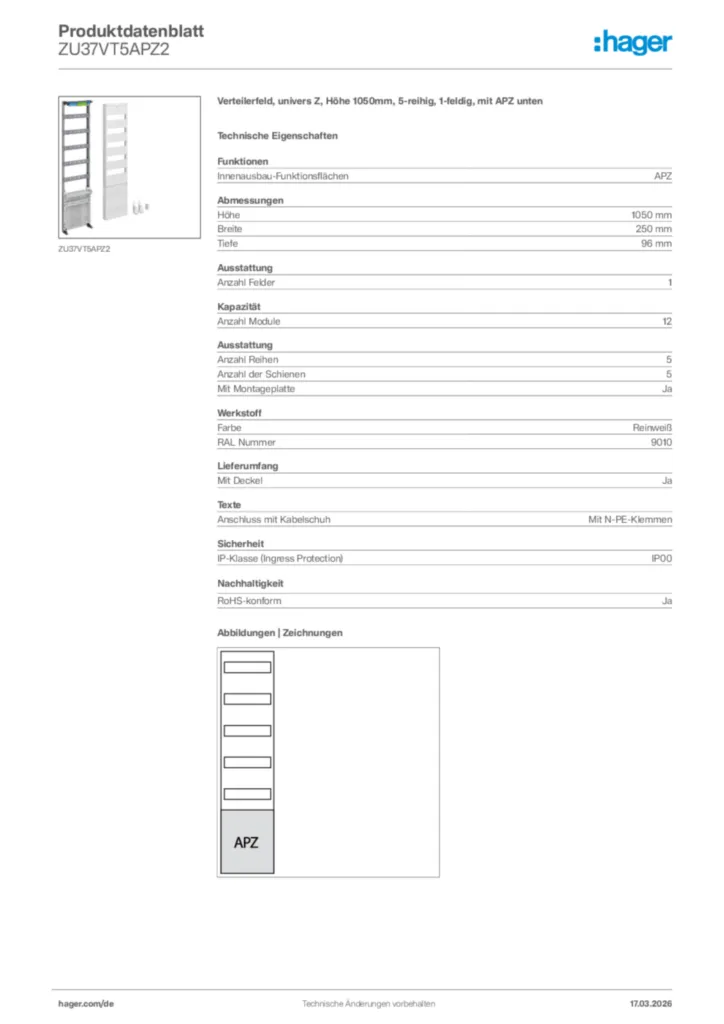

Hager Produktdatenblatt ZU37VT5APZ2
Verteilerfeld, univers Z, Höhe 1050mm, 5-reihig, 1-feldig, mit APZ unten
PDF -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Produktinformation
univers Z Verteilerfelder
vorbereitet für Reihenklemmen (21DE0246)
PDF462,99 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU48KSVerteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerechtPreis341,60 €/ Stück * -
2
ZU15SVerteilerfeld, univers Z, Höhe 750mm, 5-reihig, 1-feldig, PE/N waagerechtPreis232,60 €/ Stück * -
3
ZU37KSVerteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerechtPreis328,20 €/ Stück * -
4
ZU59KSVerteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerechtPreis401,60 €/ Stück * -
5
ZU26KSVerteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerechtPreis271,60 €/ Stück *
Ausschreibungstext
Verteilerfeld, univers Z, Höhe 1050mm, 5-reihig, 1-feldig, mit APZ unten
Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z nach DIN VDE 0603-1 bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.
Höhe: 1050 mm
Breite: 250 mm
Tiefe: 96 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 5
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU37VT5APZ2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z nach DIN VDE 0603-1 bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.
Höhe: 1050 mm
Breite: 250 mm
Tiefe: 96 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 5
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU37VT5APZ2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
