Baustein, univers N, 300x750 mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE UD23B1
Der Baustein univers N, 300x750mm, eignet sich für waagerechte Montage von Reiheneinbaugeräten. Mit 6x12 Platzeinheiten unterstützt er Niederspannungsverteilungen und eine Bemessungsspannung von 3AC 690 Volt /50 Hertz. Die Berührungsschutzabdeckungen sind plombierbar und durch Gasinnendruckverfahren verstärkt. Erfüllt die Normen DIN EN 61 439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3.
EAN
3250616141247
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
176,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 4 Produkte verfügbar -
Abdeckstreifen/-leiste 3 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
RCBO 4P Typ A 6 kA (EN/IEC61009) 1 Produkte verfügbar
Optionales Zubehör
-
UZ25V2
Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,80 € / Stück* -
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 Teile
42,60 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück*
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
5,30 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück*
-
FZ913
Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
11,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite750 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Reihen2
Kapazität
-
Anzahl Module72
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UD23B1
-

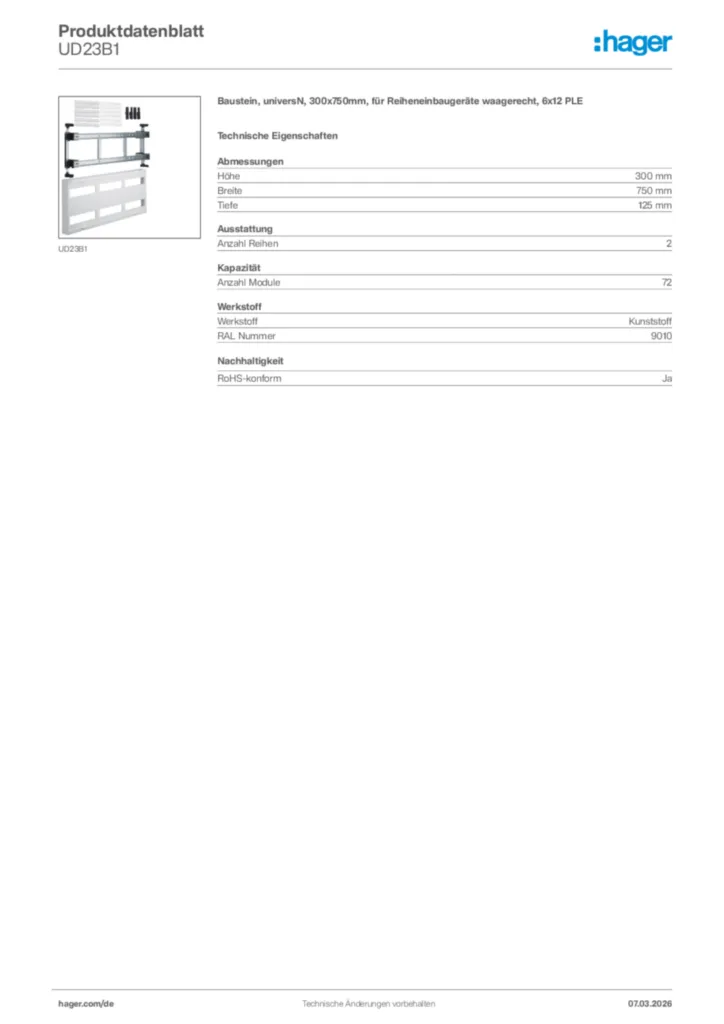

Produktdatenblatt
Hager Produktdatenblatt UD23B1
Baustein, universN, 300x750mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE
PDF -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 €/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 €/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis318,30 €/ Stück * -
4
UK21S1Baustein, universN, 300x250mm, für Lasttrennschalter 250/400APreis173,50 €/ Stück * -
5
UK21R1Baustein, universN, 300x250mm, für Lasttrennschalter 160APreis154,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x750mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE
Reihenklemmen- oder REG-Geräte Baustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1/-2/-3 (VDE 0660 Teil 600-1/-2/-3).
Höhe: 300 mm
Breite: 750 mm
Tiefe: 125 mm
Anzahl Reihen: 2
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD23B1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Reihenklemmen- oder REG-Geräte Baustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1/-2/-3 (VDE 0660 Teil 600-1/-2/-3).
Höhe: 300 mm
Breite: 750 mm
Tiefe: 125 mm
Anzahl Reihen: 2
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD23B1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
