Baustein, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 1x40 PLE UD13B2
EAN
3250616141827
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
122,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
RCBO 4P Typ A 6 kA (EN/IEC61009) 1 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ913
Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
11,30 € / Stück*
-
UZ01V1
Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 Teile
42,20 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,20 € / Stück* -
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 Stück
6,70 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,40 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück*
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
33,60 € / Stück* -
ZZ35SAbdeckstreifen,sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe150 mm
-
Breite750 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Reihen1
Kapazität
-
Anzahl Module40
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

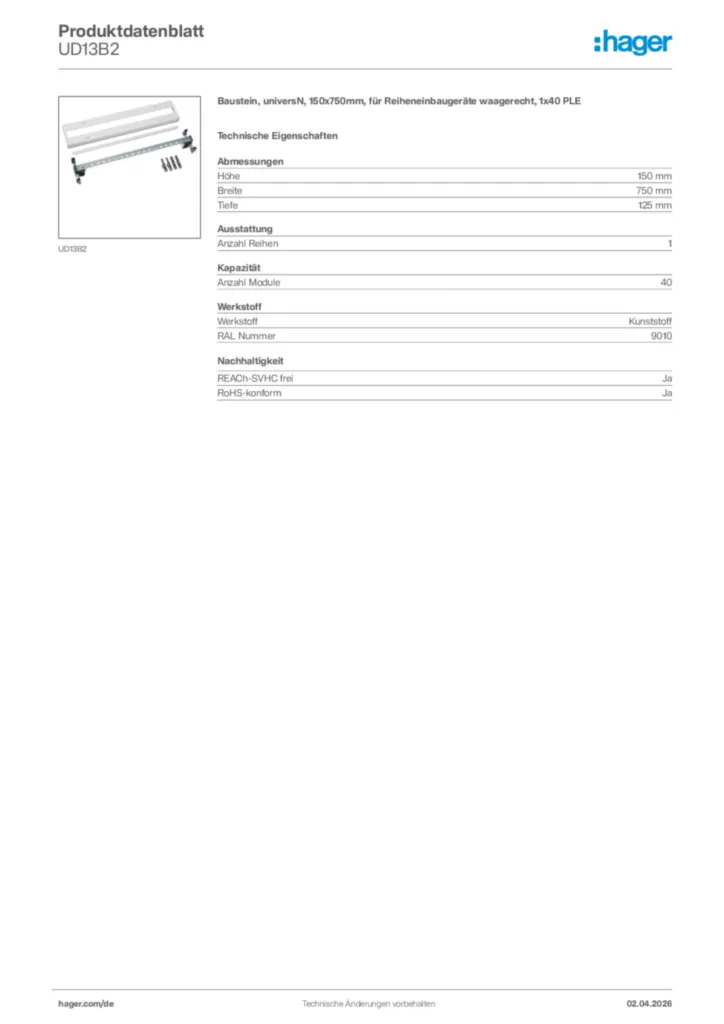

Produktbild UD13B2
-
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Katalog
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteiler-Innenausbausystem
Stand: 01.04.2022
PDF3,15 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-04-25
PDF724,19 kB
Declaration
Konformitätserklärung International 2023-04-25
PDF691,27 kB
Declaration
Konformitätserklärung International 2023-03-30
PDF530,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis259,00 €/ Stück * -
2
U961NZählertragplatte, universN, 300x250mmPreis94,20 €/ Stück * -
3
U96NZählertragplatte, universN, 450x250mmPreis118,00 €/ Stück * -
4
U97NZählertragplatte, universN, 750x250mmPreis209,90 €/ Stück * -
5
ZU96ENZählertragplatte für eHZ, univers N, Höhe 450mm, mit Raum für ZusatzanwendungenPreis114,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 1x40 PLE
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 150 mm
Breite: 750 mm
Tiefe: 125 mm
Anzahl Reihen: 1
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD13B2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 150 mm
Breite: 750 mm
Tiefe: 125 mm
Anzahl Reihen: 1
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD13B2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
