Deutschland
EAN
3250615989055
Marke
Hager
VPE
1 Stück
Preisgruppe
H505
- KNX Funk
- Schalt-Aktoren
- Binäreingänge
- Mehr sehen
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 4A 2Draht TRM690G
Preis
114,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy, quicklink
Konnektivität
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
-
Mit Bussystem KNXNein
-
Mit Bussystem KNX-FunkJa
Abmessungen
-
Höhe18 mm
-
Breite40 mm
-
Tiefe18 mm
-
Einbautiefe40 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalJa
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom0,85 A
Frequenz
-
Frequenz50 - 50 Hz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Leistung
-
Ausgangsleistung200 W
Spannung
-
Betriebsspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung230 V AC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-15 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

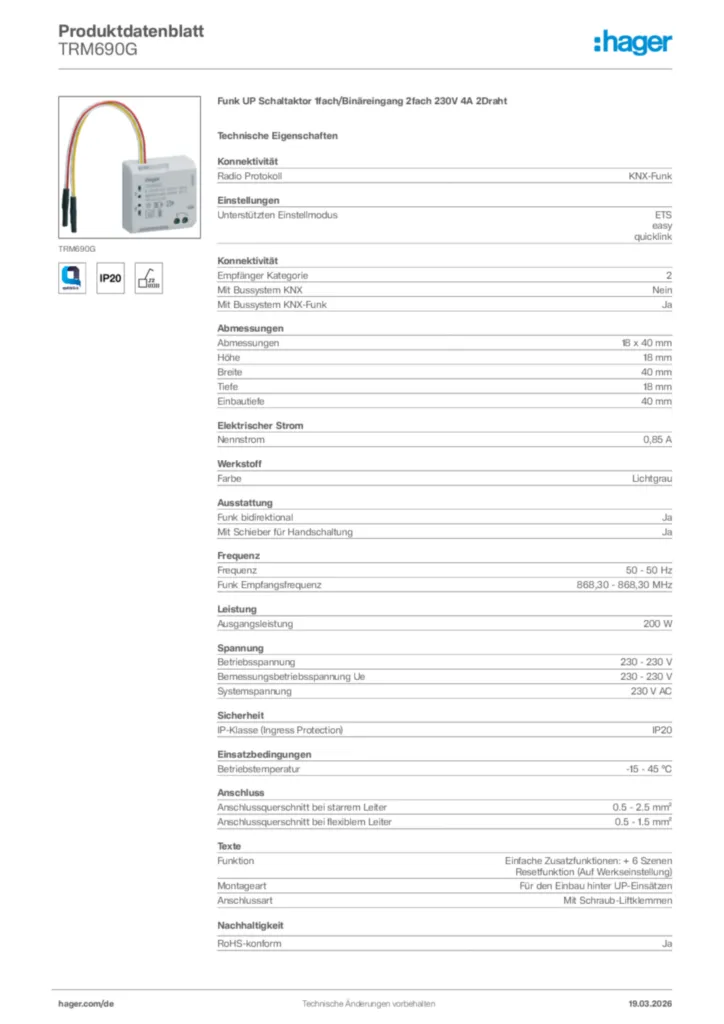

Produktbild TRM690G
-
Produktdatenblatt
Hager Produktdatenblatt TRM690G
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 4A 2Draht
PDF -
Montageanleitung
Konfigurationsanleitung für TRM690G - Funk UP Jalousieaktor/Schaltaktor/Universal-Dimmer (DE-IT-FR-NL, Stand: 06.2015)
Konfigurationsanleitung quicklink
PDF11,11 MB
Montageanleitung en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, sv-SE 2022-10-06
PDF1,14 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TRM690G - Funk UP Schaltaktor 1fach (V100)
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD384,11 kB -
Applikationshandbuch
ETS-Easy Applikationsbeschreibung für TRM690G_TRM693G_TRM694G
Applikationshandbuch en-GB, pl-PL 2015-02-12
PDF6,41 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2022-10-04
PDF114,06 kB
Konformitätserklärung International 2022-10-04
PDF146,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYB708DUniversal-Schnittstelle 8-fach KNX, UPPreis162,90 €/ Stück * -
2
TXA306Binäreingang 6fach, universal, REG, KNXPreis180,86 €/ Stück * -
3
TYBS794ABinäreingang 4-fach + LED Ausgänge, KNX Secure, UPPreis102,70 €/ Stück * -
4
TYBS702ABinäreingang 2-fach, KNX Secure, UPPreis55,20 €/ Stück * -
5
TYBS704ABinäreingang 4-fach, KNX Secure, UPPreis76,30 €/ Stück *
Ausschreibungstext
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 4A 2Draht
KNX-Funk Elektronik-Schaltaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit unabhängigem netzversorgten Binäreingang für potenzialfreien Kontakt ohne Neutralleiter Anschluss, 4-adriger Leitung zum Ansteuerung durch z.B. Schalter/Taster/Zeitschaltuhr, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster,2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 18 x 40 mm
Tiefe: 18 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Ja
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 200 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRM690G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Elektronik-Schaltaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit unabhängigem netzversorgten Binäreingang für potenzialfreien Kontakt ohne Neutralleiter Anschluss, 4-adriger Leitung zum Ansteuerung durch z.B. Schalter/Taster/Zeitschaltuhr, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster,2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 18 x 40 mm
Tiefe: 18 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Ja
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 200 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRM690G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
