Funk Fensterkontakt mit Batterie, weiß TRC301B
Funk Fensterkontakt für Aufputzmontage, arbeitet im 868 MHz Bereich, kompatibel mit quicklink Funkprodukten. Ermöglicht werkzeuglose Konfiguration und Integration in KNX-TP-Systeme via KNX-Funk Medienkoppler. Betrieben mit zwei AAA LR03 1,5 Volt Batterien, verfügt über eine LED-Anzeige für Batteriestatus. Unterstützt Anschluss eines externen Reedkontakts und bietet Funktionen wie Frostschutz und Rollladensteuerung über KNX-Objekte. Automatikmodus über Taste steuerbar.
EAN
3250615989116
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Passende Tools
Preis
105,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

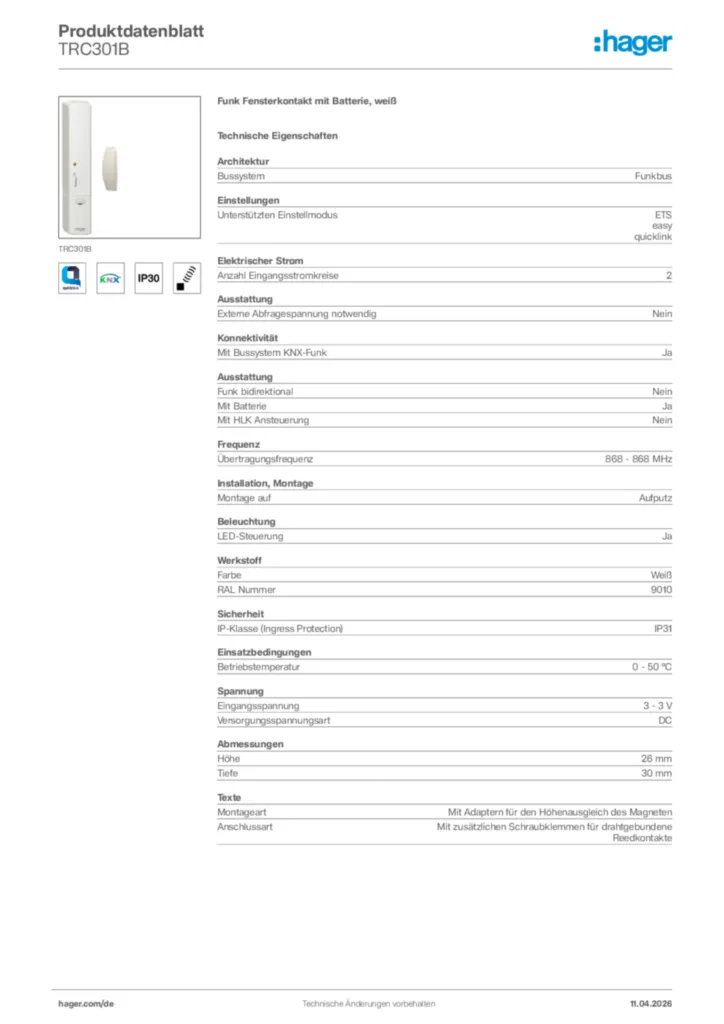

Technische Merkmale
Architektur
-
BussystemFunkbus
Einstellungen
-
Unterstützten EinstellmodusETS, easy, quicklink
Elektrischer Strom
-
Anzahl Eingangsstromkreise2
Ausstattung
-
Externe Abfragespannung notwendigNein
-
Funk bidirektionalNein
-
Mit BatterieJa
-
Mit HLK AnsteuerungNein
Konnektivität
-
Mit Bussystem KNX-FunkJa
Frequenz
-
Übertragungsfrequenz868 - 868 MHz
Installation, Montage
-
Montage aufAufputz
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm0
Beleuchtung
-
LED-SteuerungJa
Werkstoff
-
FarbeWeiß
-
RAL Nummer9010
Sicherheit
-
IP-Klasse (Ingress Protection)IP31
Einsatzbedingungen
-
Betriebstemperatur0 - 50 °C
Spannung
-
Eingangsspannung3 - 3 V
-
VersorgungsspannungsartDC
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRC301B
-
Montageanleitung
Installationsanleitung für TRC301B - Funk Fensterkontakt mit Batterie (DE-EN-IT-FR, Stand: 04.2017)
Montageanleitung en-GB, fr-FR, de-DE, it-IT, pl-PL 2010-09-28
PDF2,05 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
Technische Broschüre
Die innovative Funklösung
Mit einfacher quicklink-Konfiguration oder KNX-Programmierung (13DE0254)
PDF14,40 MB
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TRC301B - Funk Fensterkontakt quicklink (V107)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD55,62 MB
KNX Produktdatenbank (ab ETS4) für TRC301B - Funk Fensterkontakt quicklink (V107)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD4,72 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für TRC301B - Funk Fensterkontakt quicklink (DE, Vers. 6T8084-01a)
Applikationshandbuch de-DE 2020-01-01
PDF886,08 kB
description d'application TRC301B
Applikationshandbuch en-GB, pl-PL 2020-01-01
PDF859,41 kB -
Funktionsbeschreibung
Funktionsbeschreibung TX100 für TRC301B - Öffnungsmelder Funk (DE, Vers. 6T 8066-01a)
Funktionsbeschreibung de-DE 2013-01-15
PDF2,57 MB
PD_TRC301B_TX100_GB
Funktionsbeschreibung en-GB 2012-03-30
PDF2,53 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TRB302BFunk Eingang Unterputz, 2 fach 230V, quicklinkPreis113,70 €/ Stück * -
2
TRM702AFunk Unterputz Binäreingang 2-fach mit BatteriePreis69,70 €/ Stück * -
3
TXA304Binäreingang 4fach, 230V~, REG, KNXPreis173,90 €/ Stück * -
4
TXA306Binäreingang 6fach, universal, REG, KNXPreis180,86 €/ Stück * -
5
TXA310Binäreingang 10fach, 230V~, REG, KNXPreis229,69 €/ Stück *
Ausschreibungstext
Funk Fensterkontakt mit Batterie, weiß
Fensterkontakt quicklink zur Aufputzmontage als Funklösungen im 868 MHz Bereich mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System verwendbar. Spannungsversorgung mit 2 Batterien AAA LR03 1,5V. Die schwach Batteriemeldung wird über die frontseitige LED-Anzeige angezeigt, wobei beim Batteriewechsel die Konfiguration vorhanden bleibt. Anschluss von einem externen Reedkontakt möglich Frostschutzbetrieb der Heizung, Aufwärtsbewegung des Rollladens, Szene können über das KNX-Objekt gesteuert werden. Aktivierung/Deaktivierung des Automatikmodus ist über die frontseitige Taste am Gerät möglich.
Bussystem: Funkbus
Anzahl Eingangsstromkreise: 2
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Ja
Übertragungsfrequenz: 868 - 868 MHz
Montage auf: Aufputz
LED-Steuerung: Ja
Farbe: Weiß
RAL Nummer: 9010
Eingangsspannung: 3 - 3 V
Versorgungsspannungsart: DC
Fabrikat : Hager oder gleichwertig
Artikel : TRC301B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fensterkontakt quicklink zur Aufputzmontage als Funklösungen im 868 MHz Bereich mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System verwendbar. Spannungsversorgung mit 2 Batterien AAA LR03 1,5V. Die schwach Batteriemeldung wird über die frontseitige LED-Anzeige angezeigt, wobei beim Batteriewechsel die Konfiguration vorhanden bleibt. Anschluss von einem externen Reedkontakt möglich Frostschutzbetrieb der Heizung, Aufwärtsbewegung des Rollladens, Szene können über das KNX-Objekt gesteuert werden. Aktivierung/Deaktivierung des Automatikmodus ist über die frontseitige Taste am Gerät möglich.
Bussystem: Funkbus
Anzahl Eingangsstromkreise: 2
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Ja
Übertragungsfrequenz: 868 - 868 MHz
Montage auf: Aufputz
LED-Steuerung: Ja
Farbe: Weiß
RAL Nummer: 9010
Eingangsspannung: 3 - 3 V
Versorgungsspannungsart: DC
Fabrikat : Hager oder gleichwertig
Artikel : TRC301B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
