KNX Binäreingang 6-fach, Schnittstelle 230V AC an KNX Bus, Reiheneinbau, 6 PLE TXA306
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
BussystemEIB
-
Unterstützten EinstellmodusETS, easy
-
Anzahl Eingangsstromkreise6
-
Externe Abfragespannung notwendigNein
-
Funk bidirektionalNein
-
Mit BatterieNein
-
Mit HLK AnsteuerungNein
-
Mit Bussystem KNX-FunkNein
-
Montage aufDIN Schiene
-
Anzahl der halben Platzeinheiten von 17,5 mm8
-
LED-SteuerungNein
-
WerkstoffKunststoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
Schutzart IPIP20
-
Betriebstemperatur0 - 45 °C
-
Eingangsspannung24 - 230 V
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartAC/DC
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

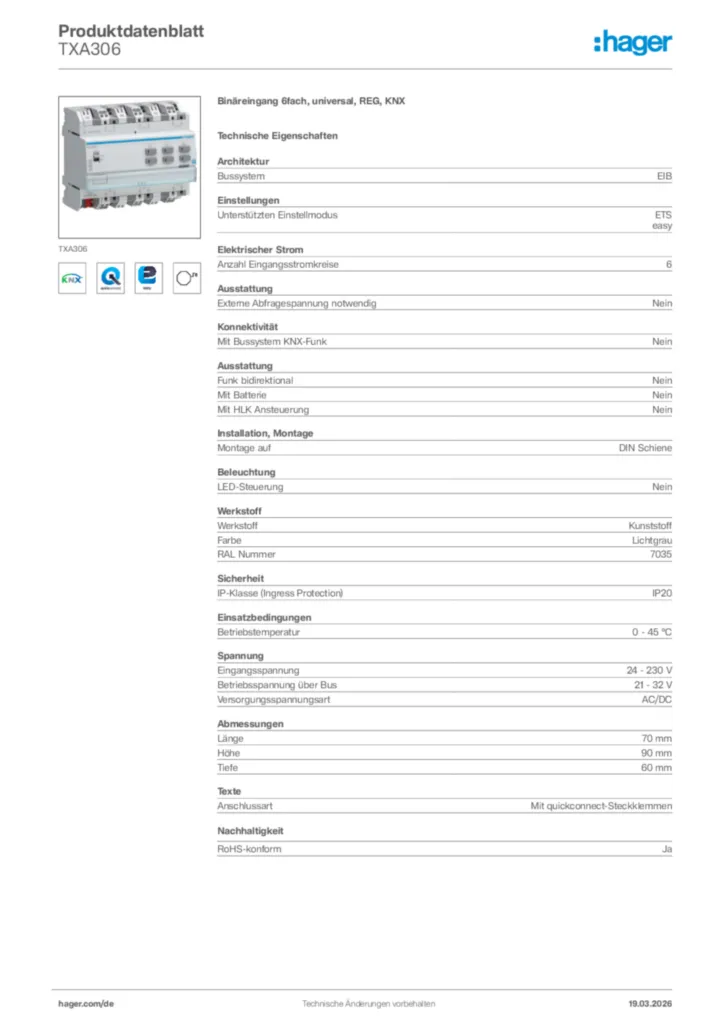

Produktbild TXA306
-
Betriebsanleitung
Betriebsanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2022-02-10
PDF5,16 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TXA306 - Binäreingang 6-fach KNX, universal (V120)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD51,71 MBKNX Produktdatenbank (ab ETS4) für TXA306 - Binäreingang 6-fach KNX, universal (V120)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD702,32 kB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Ausschreibungstext
Binäreingang universal modular zum Anschluss an Signalgeber (z.B. konventionelle Schalter, Taster, Alarmgeber usw.). Jeder Eingang kann entweder an 24 V AC/DC - 230 V AC oder aber als potentialfreier Eingang genutzt werden. Das Gerät verfügt über eine Handbedienung (auch sperrbar), die es ermöglicht die Busfunktion unabhängig von der Eingängen zu testen. Die Funktion der LED Anzeige kann parametriert werden. Durch die Netzausfallüberwachung ist eine Unterscheidung zwischen offenem Eingang und Spannungsausfall durch die Angabe eines Referenzeinganges möglich. Die Eingangssignale werden unabhängig voneinander in die entsprechenden Bustelegramme umgesetzt. Funktionen: Beleuchtungs-, Jalousie-, Rollladen- und/oder Heizungssteuerung, Zählfunktionen, und Szenenabruf sind für jeden Eingang frei definierbar. Das Gerät ist mit der installationsfreundlichen QuickConnect Anschlusstechnik ausgestattet.
Bussystem: EIB
Anzahl Eingangsstromkreise: 6
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: DIN Schiene
LED-Steuerung: Nein
Werkstoff: Kunststoff
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 24 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: AC/DC
Fabrikat : Hager oder gleichwertig
Artikel : TXA306
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
