NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss LVS00100RP
Preis
293,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 1 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Konnektivität
-
AnschlussartDirektanschluss
-
MontageartEinhängen, Schraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)1,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)1,5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)1,5 - 95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter (RM)1,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe401 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast56 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS00100RP
-

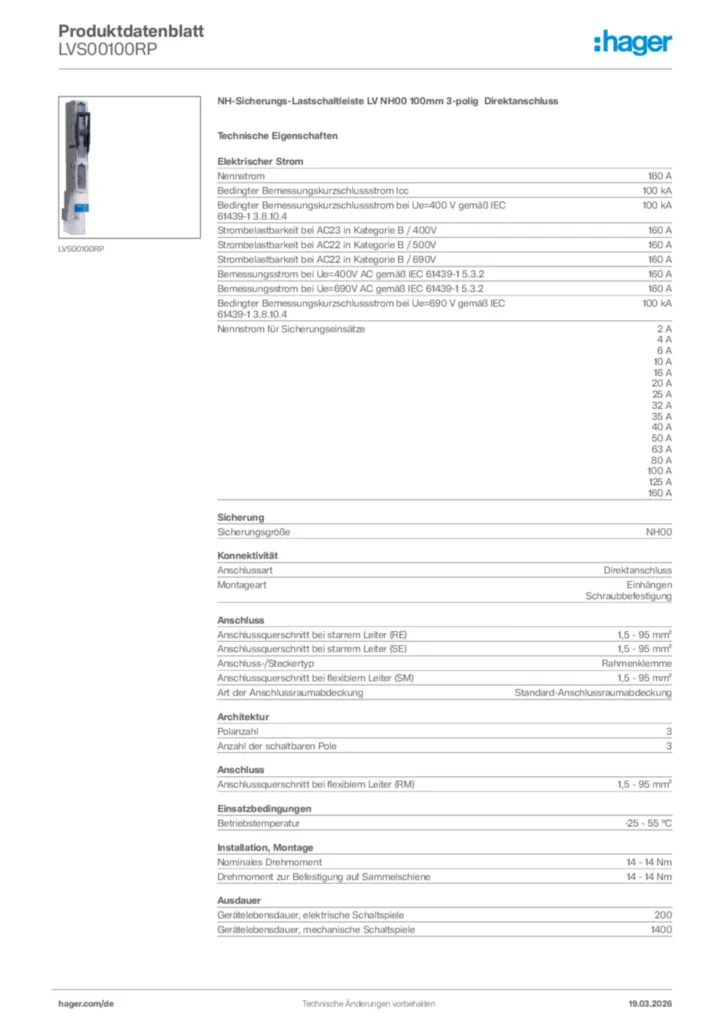

Produktdatenblatt
Hager Produktdatenblatt LVS00100RP
NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss
PDF -
Montageanleitung
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE-EN, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (FR, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-03-20
PDF700,22 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschütztPreis85,80 €/ Stück * -
2
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für SammelschienenanschlussPreis10,10 €/ Stück * -
3
LVZ00DA185-185Doppeladapter 185 auf 185 zur Montage von zwei LVSG00185… auf SammelschienePreis140,40 €/ Stück * -
4
LVZ001APrismenanschluss für LV NH00 185mm, 70-150 mm², rostgeschütztPreis61,60 €/ Stück * -
5
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit KabelhalterPreis90,60 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss
NH00-Sicherungs-Lastschaltleiste 160 A für Sammelschienenmontage Abstand 100 mm nach DIN EN 60947-3 und IEC 60947-3, geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarer Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm².
Hinweis: Montage auf den Sammelschienen über zusätzliche Zubehörhaken montierbar (nicht im Lieferumfang enthalten).
Anschlussquerschnitt bei flexiblem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 100 mm
Höhe: 401 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 36,46 W
Gesamtverlustleistung unter Nennstrom: 20 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
