Sicherungslasttrennschalter LT NH2 400A für Montageplatte, Schraubanschluss M10 LT250
NH2-Sicherungslasttrennschalter für Montageplatte mit einer Nennstromkapazität von 400A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614202506
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Passende Tools
Preis
525,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Stromwandler 5 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Mehr sehen 1 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ255
Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
133,80 € / Stück* -
LZ256Stromwandler für LT NH1-3 150/5A 2,5VA Klasse 1
137,80 € / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3,75VA Klasse 1
142,60 € / Stück* -
LZ258Stromwandler für LT NH1-3 400/5A 3,75VA Klasse 1
146,20 € / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
157,20 € / Stück*
-
LZ058
Prismenklemmensatz LT 3-polig für NH2-Trenner für CU-Leiter 120-240mm² Set=3 St.
78,10 € / Stück* -
LZ152Prismenklemmensatz LT 3-polig für NH2-Trenner für Cu/Al-Leiter 120-240mm², 3 St.
102,00 € / Stück* -
LZ155Prismenklemmensatz LT für NH2 2x 70-120mm², 3-polig für Cu/Al-Leiter, Set=3 St.
215,60 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094715,20 kA
-
Strombelastbarkeit bei AC22 in Kategorie B400 A
Sicherung
-
SicherungsgrößeNH2
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom24,50 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit8000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe306 mm
-
Breite210 mm
-
Tiefe130 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

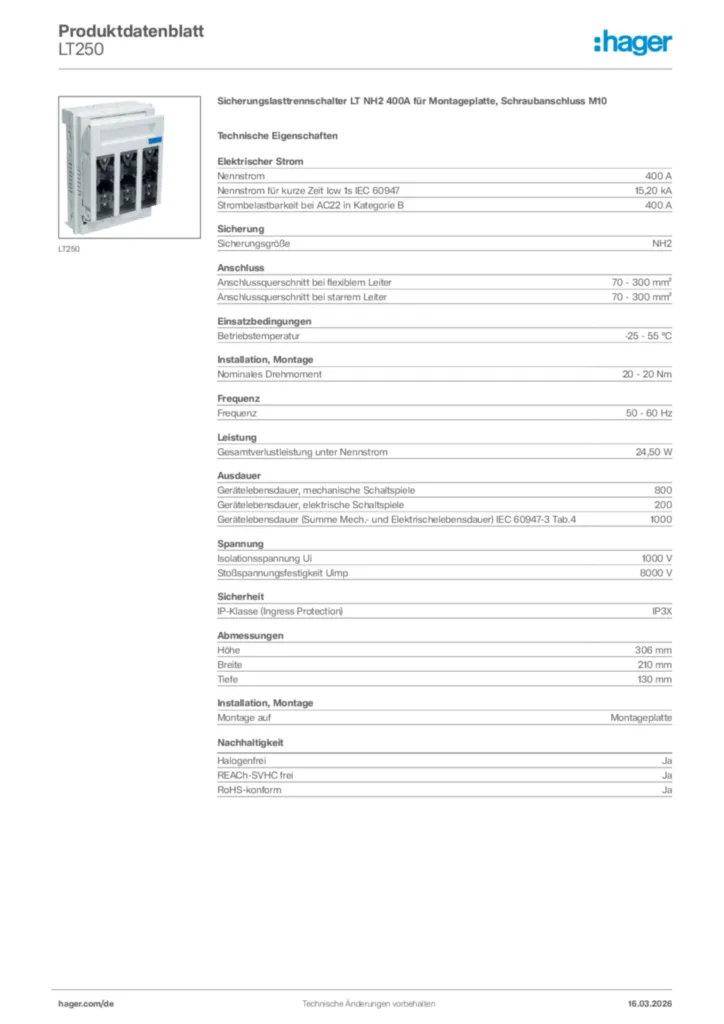

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT250
-
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LT0050Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²Preis113,00 €/ Stück * -
2
LT0054Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang untenPreis167,60 €/ Stück * -
3
LT0056Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang untenPreis195,40 €/ Stück * -
4
LT0057Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang obenPreis195,40 €/ Stück * -
5
LT050Sicherungslasttrennschalter LT NH00 160A, Rahmenklemme 95mm², HutschienePreis141,30 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH2 400A für Montageplatte, Schraubanschluss M10
NH2-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte, Abgang oben bzw. unten, ohne zusätzliche Blende.
Nennstrom: 400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 400 A
Sicherungsgröße: NH2
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 20 - 20 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 24,50 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT250
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH2-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte, Abgang oben bzw. unten, ohne zusätzliche Blende.
Nennstrom: 400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 400 A
Sicherungsgröße: NH2
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 20 - 20 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 24,50 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT250
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
