Auf der Cu-Sammelschiene mit 40 mm Abstand sitzt der Sicherungslasttrennschalter LT152 der Baugröße NH1, wahlweise mit Abgang oben oder unten. Der Schalter führt 250 A Nennstrom über den Schraubanschluss M10 und trennt allpolig. Ausgeführt nach DIN EN 60947-3, nimmt das Gerät NH-Sicherungseinsätze nach IEC 60269-2 auf, das verschiebbare Klarsichtfenster erlaubt die Spannungsprüfung.

EAN

3250614201523

Marke

Hager

VPE

1 Stück

Preisgruppe

H604

NH-Sicherungslasttrennschalter und Zubehör

Sicherungslasttrennschalter NH1/40mm, 250 A, Schraubanschluss M10, für Sammelschienenmontage LT152

Name: LT152
Brand: Hager
SKU: 39061-6000
Price: 539.2 EUR

Preis

539,20 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Stromwandler 5 Produkte verfügbar
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar
Kabelklemmenanschluss 3 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

8,60 kA
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

250 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2

250 A
Nennstrom bei 45 °C

237,50 A
Nennstrom bei 55 °C

212,50 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

250 A
Strombelastbarkeit bei AC22 in Kategorie B / 690V

250 A
Strombelastbarkeit bei AC23 in Kategorie B / 500V

250 A
Nennstrom für Sicherungseinsätze

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Nennstrom bei 40 °C

250 A
Nennstrom bei 70 °C

175 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2

250 A
Nennstrom bei 65 °C

187,50 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4

250 A
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4

250 A
Nennstrom bei 60 °C

200 A
Nennstrom bei 50 °C

225 A

Sicherungsgröße

NH1

Anschlussquerschnitt bei flexiblem Leiter

6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 150 mm²
Anschluss-/Steckertyp

M10 Anschluss
Typ der Ausgangsverbindung

Schraubanschluss
Anschlussart Eingang

Sammelschiene

Anschlussart

Schraubanschluss

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Nominales Drehmoment

20 - 20 Nm
Drehmoment zur Befestigung auf Sammelschiene

6 - 6 Nm
Montage auf

Sammelschienensystem
Einbau-/Anschlussort

Waagerecht, Senkrecht

Frequenz

50 - 60 Hz

Leistungsabgabe bei IN

26 W
Leistungsabgabe bei Volllast

95 W
Leistungsabgabe des im Gerät installierten Sicherungselements

23 W

Gerätelebensdauer, mechanische Schaltspiele

1400
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1600

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäß IEC 60947-1

4

IP-Klasse (Ingress Protection)

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

250 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

365 A

Höhe

306 mm
Breite

184 mm
Tiefe

110 mm
Abstand Sammelschienen

40 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Brennbarkeitsklasse nach UL 94

V0

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,

PDF

438,40 kB

REACH declaration LT152

PDF

RoHS Report LT152

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LT152

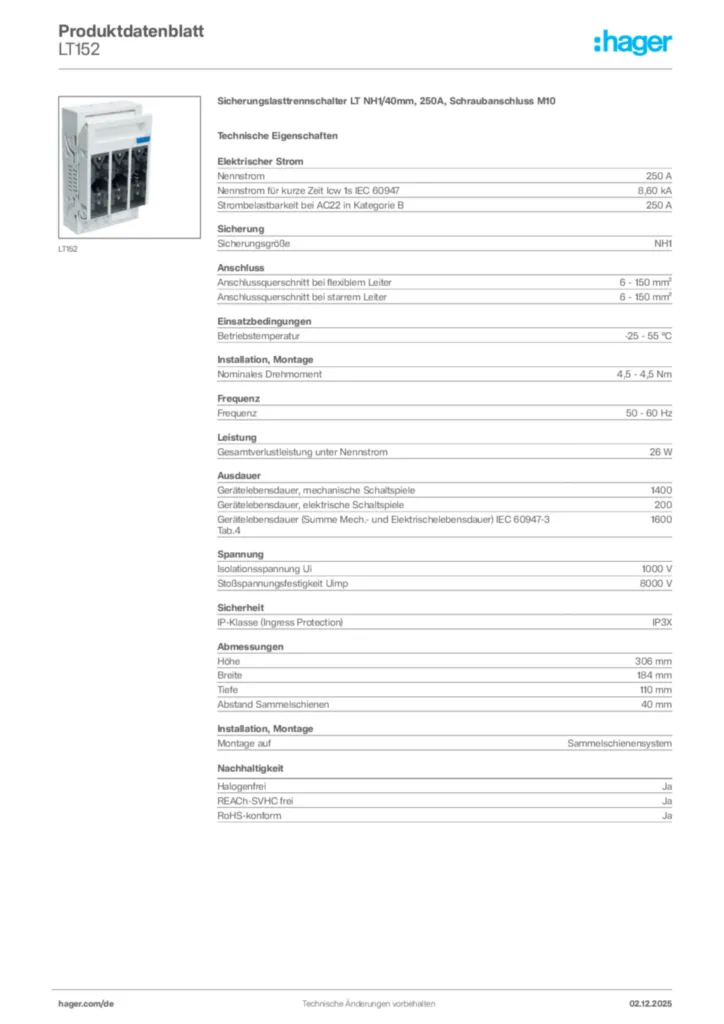

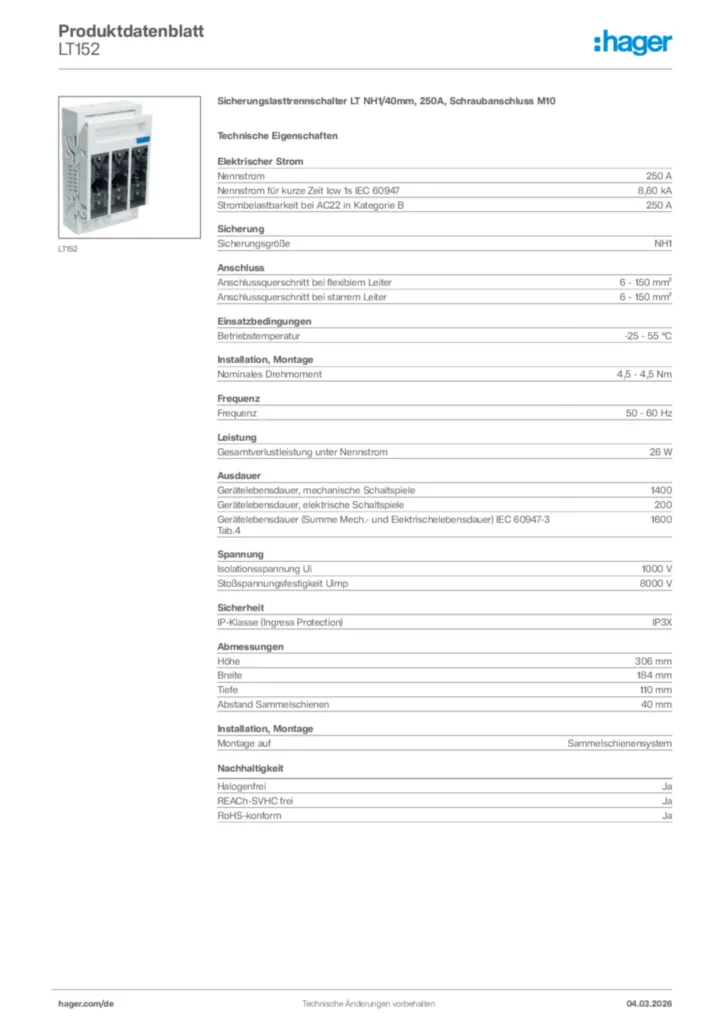

Produktdatenblatt

Hager Produktdatenblatt LT152

Sicherungslasttrennschalter LT NH1/40mm, 250A, Schraubanschluss M10

PDF
Montageanleitung

NH Sicherungslasttrennschalter_DE-EN-FR-IT_NH1-3-2010-03

Montageanleitung International 2026-10-14

PDF

1,47 MB
Konformitätserklärung

Konformitätserklärung en-US 2026-07-15

PDF

257,93 kB

Mehr Downloads

Ausschreibungstext

Sicherungslasttrennschalter LT NH1/40mm, 250A, Schraubanschluss M10

NH1-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 40mm, nach DIN EN 60947-3 (VDE 0660-107) geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 40mm, Abgang oben bzw. unten, ohne zusätzliche Blende.

Bemessungsstrom IN: 250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 8,60 kA
Strombelastbarkeit bei AC22 in Kategorie B: 250 A
Sicherungsgröße: NH1
Anschlussquerschnitt bei flexiblem Leiter: 6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 150 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,5 - 4,5 Nm
Frequenz: 50 - 60 Hz
Leistungsabgabe bei IN: 26 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 110 mm

Fabrikat : Hager oder gleichwertig
Artikel : LT152
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
