NH00-Sicherungslasttrennschalter für Sammelschiene mit 40mm Abstand und einer Nennstromkapazität von 160A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614200533
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Sicherungslasttrennschalter LT NH00/40mm, 160A, Schraubanschluss M8 LT053
Preis
195,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Kabelklemmenanschluss 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2160 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2100 A
-
Nennstrom bei 45 °C152 A
-
Nennstrom bei 55 °C136 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V160 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Bemessungsstrom bei Ue=220V DC gemäß IEC 61439-1 5.3.2160 A
-
Nennstrom bei 40 °C160 A
-
Nennstrom bei 70 °C112 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.480 kA
-
Nennstrom bei 65 °C120 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4160 A
-
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4160 A
-
Nennstrom bei 60 °C128 A
-
Nennstrom bei 50 °C144 A
Sicherung
-
SicherungsgrößeNH00
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
-
Anschluss-/SteckertypM8 Anschluss
-
Typ der AusgangsverbindungSchraubanschluss
-
Anschlussart EingangSammelschiene
Konnektivität
-
AnschlussartSchraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Drehmoment zur Befestigung auf Sammelschiene1,50 - 1,50 Nm
-
Montage aufSammelschienensystem
-
Einbau-/AnschlussortWaagerecht, Senkrecht
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Leistungsabgabe bei IN19 W
-
Leistungsabgabe bei Volllast55 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements12 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäß IEC 60947-14
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1160 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1260 A
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe104 mm
-
Abstand Sammelschienen40 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Kabel
-
KabeleinführungspositionOben
Normen
-
Brennbarkeitsklasse nach UL 94V0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT053
-

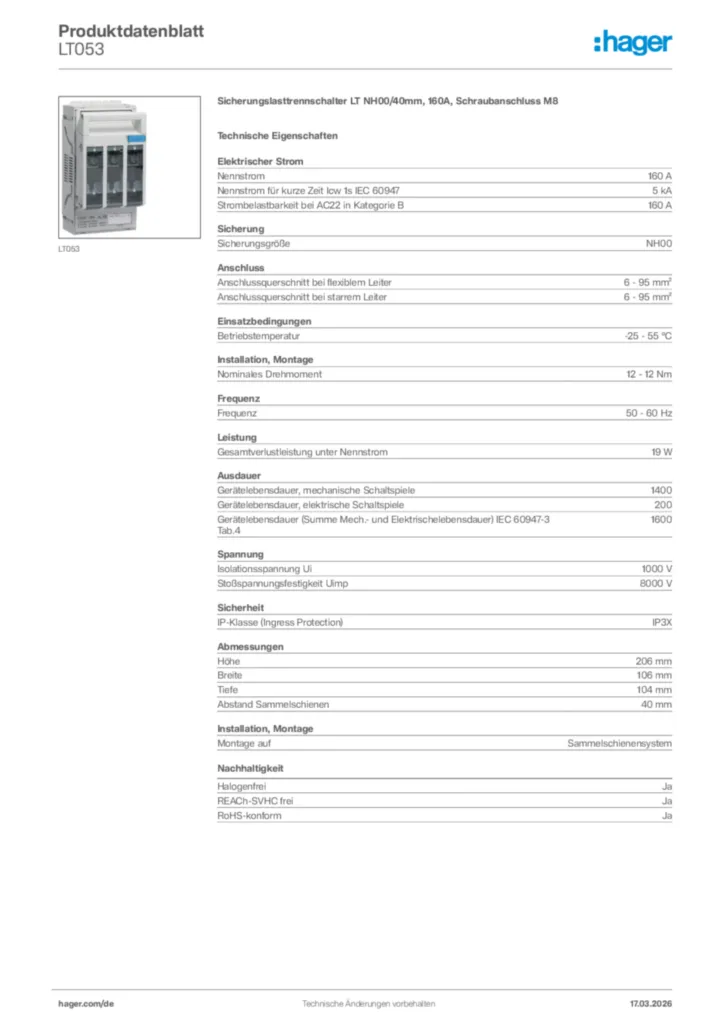

Produktdatenblatt
