Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme Abdeckung LD047
EAN
3250614040023
Marke
Hager
VPE
3 Stück
Preisgruppe
H621
Preis
14,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Hülsenpasseinsatz 4 Produkte verfügbar -
D0-Sicherungseinsatz 5 Produkte verfügbar -
D0-Schraub-Passeinsatz 1 Produkte verfügbar -
D0-Sicherungsschraubkappe 2 Produkte verfügbar
Optionales Zubehör
-
LE14P02
Hülsenpasseinsatz D01 E14 2A rosa nach DIN 49523
42,40 € / 100 Stück* -
LE14P04Hülsenpasseinsatz D01 E14 4A braun nach DIN 49523
42,40 € / 100 Stück* -
LE14P06Hülsenpasseinsatz D01 E14 6A grün nach DIN 49523
42,40 € / 100 Stück* -
LE14P10Hülsenpasseinsatz D01 E14 10A rot nach DIN 49523
42,20 € / 100 Stück*
-
LE1402
Sicherungseinsatz D01 E14 2A 400V gG mit Kennmelder
79,50 € / 100 Stück* -
LE1404Sicherungseinsatz D01 E14 4A 400V gG mit Kennmelder
79,50 € / 100 Stück* -
LE1406Sicherungseinsatz D01 E14 6A 400V gG mit Kennmelder
79,50 € / 100 Stück* -
LE1410Sicherungseinsatz D01 E14 10A 400V gG mit Kennmelder
64,50 € / 100 Stück* -
LE1416Sicherungseinsatz D01 E14 16A 400V gG mit Kennmelder
64,50 € / 100 Stück*
-
LE1418S
Passeinsatzschlüssel D01 -D02 für D0-Schraubkappen
13,80 € / Stück*
-
LE14SK
Schraubkappe D01 E14 aus Keramik mit Prüfloch
108,10 € / 100 Stück* -
LE14SISchraubkappe D01 E14 aus Kunststoff mit Prüfloch Typ K01
149,20 € / 100 Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A
Architektur
-
Polanzahl3
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment2,5 - 3 Nm
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom8,70 W
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeD01
-
SicherungscharakteristikgG
Abmessungen
-
Höhe72 mm
-
Breite79 mm
-
Länge62 mm
-
Abstand Sammelschienen35 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LD047
-

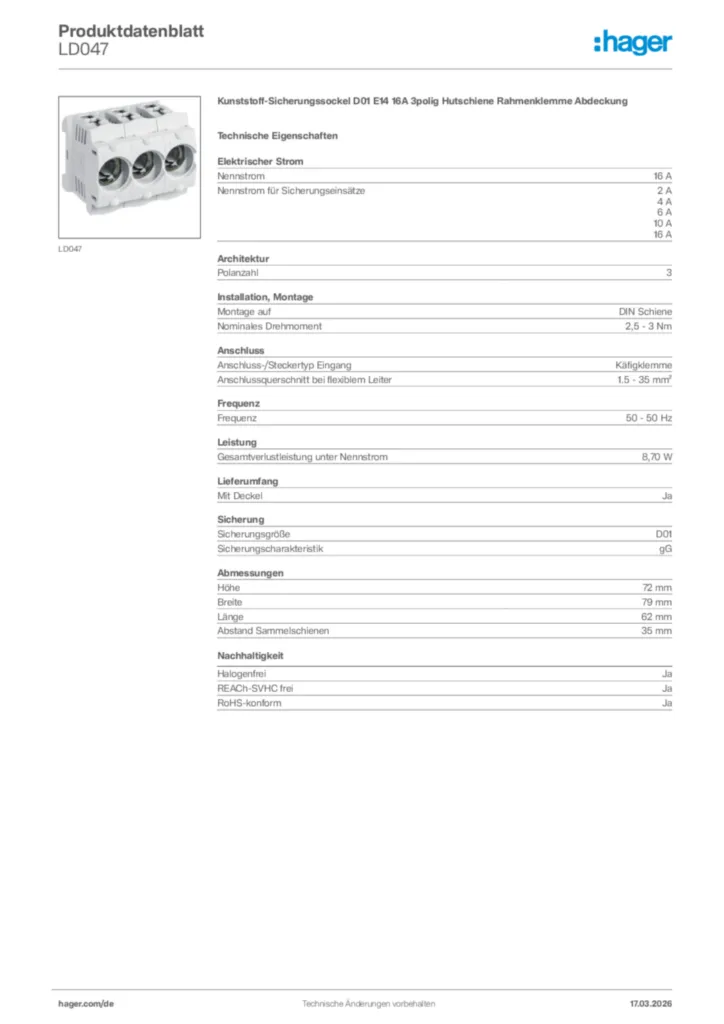

Produktdatenblatt
Hager Produktdatenblatt LD047
Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme Abdeckung
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-06-08
PDF771,23 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L250AAnschlussmodul mit Anschlussklemmen, Al 10-70mm², Cu 1, 5-70mm², Sammelschiene 60mmPreis99,20 €/ Stück * -
2
L630AAnschlussmodul mit Anschlussklemmen für Al/Cu 70-300mm², für Sammelschiene 60mmPreis355,00 €/ Stück * -
3
LE063SHSicherungshalter-Set für L063M als Ersatz für L063M / L066MPreis73,00 €/ Set * -
4
LE7XSHSicherungshalterset für D0-Sicherungs-Lasttrennschalter L71-76MPreis53,40 €/ Set * -
5
LD046Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme AbdeckungPreis16,40 €/ Stück *
Ausschreibungstext
Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme Abdeckung
D01-Sicherungsunterteil mit Abdeckung für Hutschienenmontage. Geeignet für Sicherungseinsätze und Hülsen-Pass Einsätze.
Nennstrom: 16 A
Polanzahl: 3
Montage auf: DIN Schiene
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 8,70 W
Mit Deckel: Ja
Sicherungsgröße: D01
Sicherungscharakteristik: gG
Fabrikat : Hager oder gleichwertig
Artikel : LD047
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D01-Sicherungsunterteil mit Abdeckung für Hutschienenmontage. Geeignet für Sicherungseinsätze und Hülsen-Pass Einsätze.
Nennstrom: 16 A
Polanzahl: 3
Montage auf: DIN Schiene
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 8,70 W
Mit Deckel: Ja
Sicherungsgröße: D01
Sicherungscharakteristik: gG
Fabrikat : Hager oder gleichwertig
Artikel : LD047
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
