Das Reitersicherungsunterteil D02 E18 63A 3polig für 60mm Sammelschienen ist ein D0-Sicherungssockel zur Absicherung in Verteilungsanlagen. Mit einem Bemessungsstrom von 63A und einer 3-poligen Ausführung ermöglicht es eine effiziente Energieverteilung. Geeignet für den Einsatz mit Anschlussklemmen, unterstützt es eine sichere und zuverlässige Verbindung.
EAN
4010330740930
Marke
Hager
VPE
10 Stück
Preisgruppe
H602
Reitersicherungsunterteil / D0-Sicherungssockel D02 E18, 63A, 3-polig, 60mm L063L1
Preis
36,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Sicherungseinsatz 7 Produkte verfügbar -
D0-Sicherungsschraubkappe 3 Produkte verfügbar -
D0-Schraub-Passeinsatz 1 Produkte verfügbar -
D0-Hülsenpasseinsatz 9 Produkte verfügbar
Optionales Zubehör
-
LE1820
Sicherungseinsatz D02 E18 20A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
79,50 € / 100 Stück* -
LE1825Sicherungseinsatz D02 E18 25A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
79,50 € / 100 Stück* -
LE1850Sicherungseinsatz D02 E18 50A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
108,70 € / 100 Stück* -
LE1863Sicherungseinsatz D02 E18 63A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
108,70 € / 100 Stück* -
LE1835Sicherungseinsatz D02 E18 35A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
108,70 € / 100 Stück* -
LE1832Sicherungseinsatz D02 E18 32A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
194,20 € / 100 Stück* -
LE1840Sicherungseinsatz D02 E18 40A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
204,90 € / 100 Stück*
-
LE18SK
Schraubkappe D02 E18 aus Keramik mit Prüfloch 63A
159,50 € / 100 Stück* -
LE18SISchraubkappe D02 E18 aus Kunststoff mit Prüfloch 63A Typ K02
168,00 € / 100 Stück* -
LE18SIPSchraubkappe D02 E18 63A aus Kunststoff mit Prüfloch plombierbar Typ K02
176,70 € / 100 Stück*
-
LE1418S
Passeinsatzschlüssel D01 -D02 für D0-Schraubkappen
13,80 € / Stück*
-
LE18P02
Hülsenpasseinsatz D02 E18 2A rosa nach DIN 49523
46,20 € / 100 Stück* -
LE18P04Hülsenpasseinsatz D02 E18 4A braun nach DIN 49523
46,20 € / 100 Stück* -
LE18P06Hülsenpasseinsatz D02 E18 6A grün nach DIN 49523
46,20 € / 100 Stück* -
LE18P10Hülsenpasseinsatz D02 E18 10A rot nach DIN 49523
46,20 € / 100 Stück* -
LE18P16Hülsenpasseinsatz D02 E18 16A mausgrau nach DIN 49523
46,20 € / 100 Stück* -
LE18P20Hülsenpasseinsatz D02 E18 20A blau nach DIN 49523
46,00 € / 100 Stück* -
LE18P25Hülsenpasseinsatz D02 E18 25A gelb nach DIN 49523
46,20 € / 100 Stück* -
LE18P35Hülsenpasseinsatz D02 E18 35A schwarz nach DIN 49523
46,20 € / 100 Stück* -
LE18P50Hülsenpasseinsatz D02 E18 50A weiß nach DIN 49523
46,20 € / 100 Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
Architektur
-
Polanzahl3
Installation, Montage
-
Montage aufSammelschienensystem
-
Nominales Drehmoment2,50 - 2,50 Nm
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom2 W
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeD02
-
SicherungscharakteristikgG ; gR
Abmessungen
-
Höhe193 mm
-
Breite36 mm
-
Länge72 mm
-
Abstand Sammelschienen60 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L063L1
-

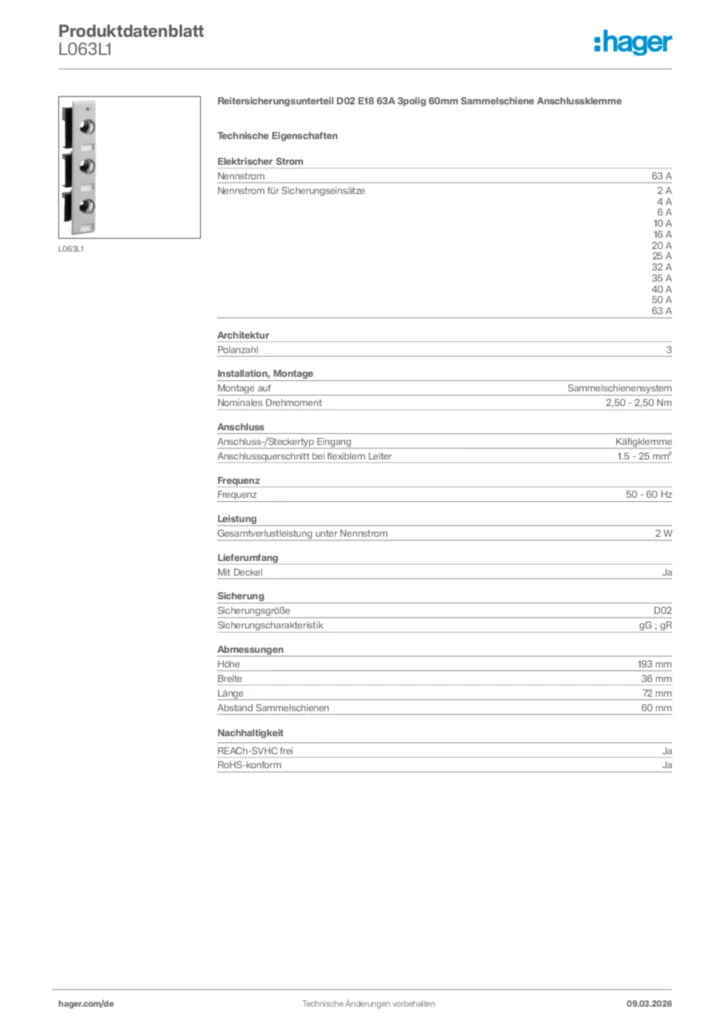

Produktdatenblatt
Hager Produktdatenblatt L063L1
Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme
PDF -
Bedienungsanleitung
L063L* FUSE-BASE-D0 MANUAL
Bedienungsanleitung en-GB, de-DE 2005-12-07
PDF769,75 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -

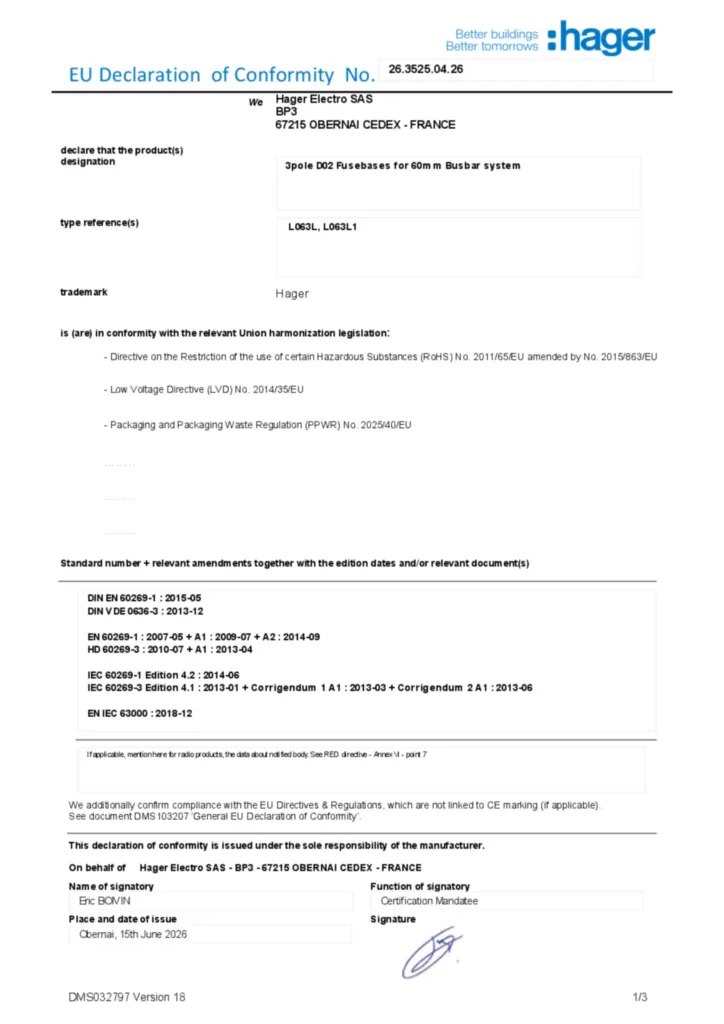

Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF645,11 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LE063HHaltefederset für L063M, Reduzierung der Sicherung von D02 zu D01Preis16,00 €/ Set * -
2
LD047Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme AbdeckungPreis14,70 €/ Stück * -
3
LD02K63-3KSKeramiksockel D02 E18 63A 3polig Hutschiene Schraub&Schelle AbdeckungPreis13,60 €/ Stück * -
4
L630AAnschlussmodul mit Anschlussklemmen für Al/Cu 70-300mm², für Sammelschiene 60mmPreis355,00 €/ Stück * -
5
LD042Kunststoff-Sicherungssockel D01 E14 16A 1polig Hutschiene Käfigklemme AbdeckungPreis5,90 €/ Stück *
Ausschreibungstext
Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme
Reitersicherungsunterteil für drei D02 Sicherungen, für Sammelschienensystem-Abstand 60 mm, Höhe 20 und 30 mm wie im System univers. Sicherungsbefestigung mit Schraubkappe. In max. 63 A. Sammelschienenrastierung für 5 mm dicke Kupferschienen, ausbrechbar für 10 mm Dicke. Beschriftungsmöglichkeit am Gerät integriert. Rahmenklemme bis 16 mm² feindrähtig und bis 25 mm² ein - und mehrdrähtig. Gerätebreite 36 mm. Entsprich die Normen DIN EN 60269-1 und DIN VDE 0636-31.
Nennstrom: 63 A
Polanzahl: 3
Montage auf: Sammelschienensystem
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG ; gR
Fabrikat : Hager oder gleichwertig
Artikel : L063L1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Reitersicherungsunterteil für drei D02 Sicherungen, für Sammelschienensystem-Abstand 60 mm, Höhe 20 und 30 mm wie im System univers. Sicherungsbefestigung mit Schraubkappe. In max. 63 A. Sammelschienenrastierung für 5 mm dicke Kupferschienen, ausbrechbar für 10 mm Dicke. Beschriftungsmöglichkeit am Gerät integriert. Rahmenklemme bis 16 mm² feindrähtig und bis 25 mm² ein - und mehrdrähtig. Gerätebreite 36 mm. Entsprich die Normen DIN EN 60269-1 und DIN VDE 0636-31.
Nennstrom: 63 A
Polanzahl: 3
Montage auf: Sammelschienensystem
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG ; gR
Fabrikat : Hager oder gleichwertig
Artikel : L063L1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
