Kunststoff-Sicherungssockel D01 E14 16A 1polig Hutschiene Käfigklemme Abdeckung LD042
EAN
3250614040016
Marke
Hager
VPE
9 Stück
Preisgruppe
H621
Preis
5,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Sicherungseinsatz 5 Produkte verfügbar -
D0-Schraub-Passeinsatz 1 Produkte verfügbar -
D0-Hülsenpasseinsatz 4 Produkte verfügbar -
D0-Sicherungsschraubkappe 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
LE1402
Sicherungseinsatz D01 E14 2A 400V gG mit Kennmelder
78,30 € / Stück* -
LE1404Sicherungseinsatz D01 E14 4A 400V gG mit Kennmelder
78,30 € / Stück* -
LE1406Sicherungseinsatz D01 E14 6A 400V gG mit Kennmelder
78,30 € / Stück* -
LE1410Sicherungseinsatz D01 E14 10A 400V gG mit Kennmelder
63,50 € / Stück* -
LE1416Sicherungseinsatz D01 E14 16A 400V gG mit Kennmelder
63,50 € / Stück*
-
LE1418S
Passeinsatzschlüssel D01 -D02 für D0-Schraubkappen
13,50 € / Stück*
-
LE14P02
Hülsenpasseinsatz D01 E14 2A rosa nach DIN 49523
41,40 € / Stück* -
LE14P04Hülsenpasseinsatz D01 E14 4A braun nach DIN 49523
41,40 € / Stück* -
LE14P06Hülsenpasseinsatz D01 E14 6A grün nach DIN 49523
41,40 € / Stück* -
LE14P10Hülsenpasseinsatz D01 E14 10A rot nach DIN 49523
41,20 € / Stück*
-
LE14SI
Schraubkappe D01 E14 aus Kunststoff mit Prüfloch Typ K01
145,80 € / Stück* -
LE14SKSchraubkappe D01 E14 aus Keramik mit Prüfloch
105,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A
Architektur
-
Polanzahl1
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment2,5 - 3 Nm
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom2,90 W
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeD01
-
SicherungscharakteristikgG
Abmessungen
-
Höhe72 mm
-
Breite27 mm
-
Länge63 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

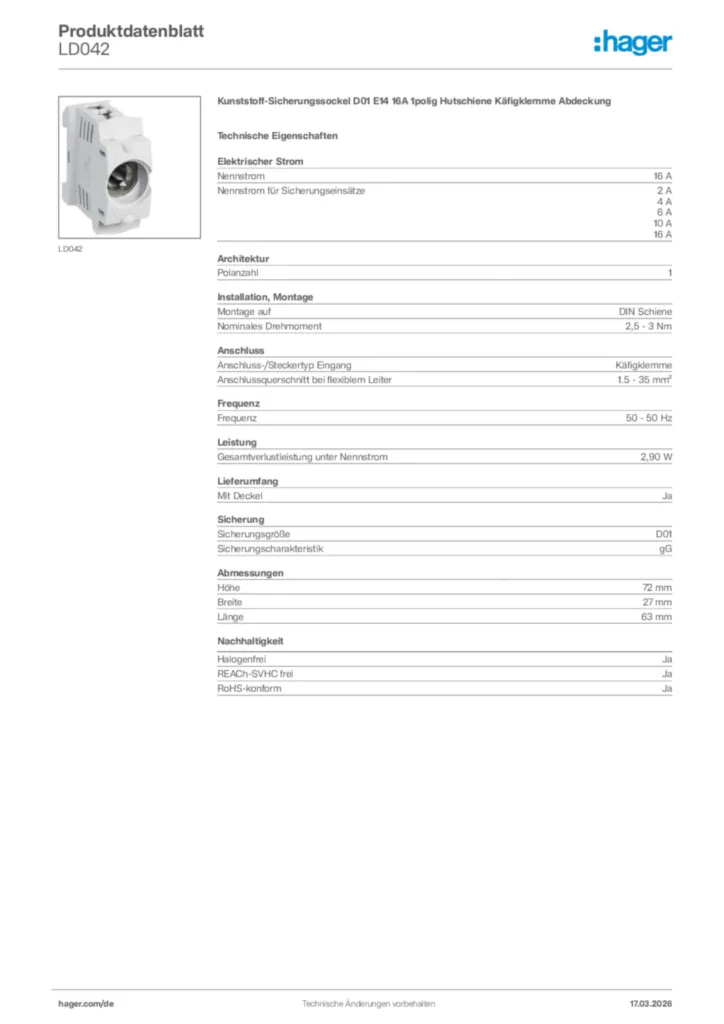

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LD042
-
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-06-08
PDF771,23 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L063LReitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis35,80 €/ Stück * -
2
LD02K63-1SSKeramiksockel D02 E18 63A 1polig Hutschiene Schelle AbdeckungPreis5,60 €/ Stück * -
3
LD046Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme AbdeckungPreis16,00 €/ Stück * -
4
LD047Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme AbdeckungPreis14,40 €/ Stück * -
5
L063L1Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis35,90 €/ Stück *
Ausschreibungstext
Kunststoff-Sicherungssockel D01 E14 16A 1polig Hutschiene Käfigklemme Abdeckung
D01-Sicherungsunterteil mit Abdeckung für Hutschienenmontage. Geeignet für Sicherungseinsätze und Hülsen-Pass Einsätze.
Nennstrom: 16 A
Polanzahl: 1
Montage auf: DIN Schiene
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 2,90 W
Mit Deckel: Ja
Sicherungsgröße: D01
Sicherungscharakteristik: gG
Fabrikat : Hager oder gleichwertig
Artikel : LD042
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D01-Sicherungsunterteil mit Abdeckung für Hutschienenmontage. Geeignet für Sicherungseinsätze und Hülsen-Pass Einsätze.
Nennstrom: 16 A
Polanzahl: 1
Montage auf: DIN Schiene
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 2,90 W
Mit Deckel: Ja
Sicherungsgröße: D01
Sicherungscharakteristik: gG
Fabrikat : Hager oder gleichwertig
Artikel : LD042
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
