Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 630A 50kA FTC HMW631JR
EAN
3250613198251
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Passende Tools
Preis
2.883,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB MCCB Typ A 2 Produkte verfügbar -
Adapter für Zusatzdatenkabel 2 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Mehr sehen 40 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HBW630H
FI-Block P630 4P 630A Idn adj
2.501,00 € / Stück* -
HBW630LFI-Block Alarm P630 4P 630A Idn adj
2.783,20 € / Stück*
-
HTC130H
Adapterkabel für OAC- und PTA-Kontaktstecker 1,20 m h3+
71,60 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
246,90 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
73,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
73,40 € / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
182,90 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
49,50 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
83,70 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
83,70 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
80,50 € / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,50 € / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
29,20 € / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
37,10 € / Stück* -
HXS999HRonis Schlüssel
53,20 € / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
77,20 € / Stück* -
HXW166Hmech. Verriegelungsset 4P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
238,30 € / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
50,30 € / Stück*
-
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
40,30 € / Stück* -
HXD068HElektr.Verriegkabl. h400-h/P630-h1000
56,20 € / Stück*
-
HXW030HDrehgriff x/P630, direkt
65,20 € / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
112,80 € / Stück* -
HXW033HHebel-Erweiterung P630
18,20 € / Stück*
-
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
1.039,20 € / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
1.167,70 € / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
1.059,40 € / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
1.167,70 € / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
1.059,40 € / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
1.167,70 € / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
1.059,40 € / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
1.167,70 € / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
1.059,40 € / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
1.167,70 € / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
1.059,40 € / Stück* -
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
1.167,70 € / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
77,20 € / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
42,60 € / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
65,30 € / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
95,50 € / Stück*
-
HYD034HRückanschluss für Baugröße x/P630 4polig
133,40 € / Stück* -
HYW002HKlemmen x630/P630 Cu/Al version 4Polig 1x 35-300mm²
224,40 € / Stück* -
HYW008HKlemmen x630/P630 Cu/Al version 4Polig 2x 35-300mm²
305,90 € / Stück* -
HYW013HAnschlussverlängerung für x630/P630 4Polig (630A max)
110,70 € / Stück* -
HYW015HAnschlussverbreiterung für Baugröße x630/P630 4Polig (bis zu 630A)
110,70 € / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
24,20 € / Stück*
-
HYW022HKlemmenabdeckung für Anschlussverlängerung x630/P630 4P
111,90 € / Stück* -
HYW024HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 4P
111,90 € / Stück* -
HYW026HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 4P
111,90 € / Stück* -
HYW051HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 4P
77,10 € / Stück* -
HYW053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 4P
77,10 € / Stück*

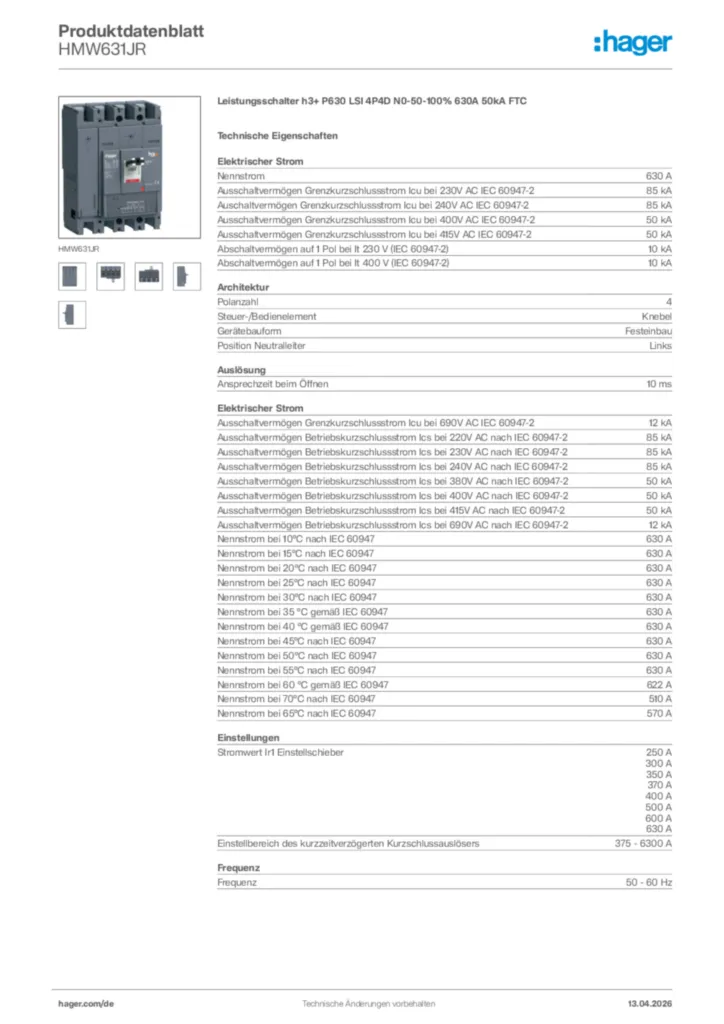

Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-250 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)10 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)10 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-212 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-212 kA
-
Nennstrom bei 10°C nach IEC 60947630 A
-
Nennstrom bei 15°C nach IEC 60947630 A
-
Nennstrom bei 20°C nach IEC 60947630 A
-
Nennstrom bei 25°C nach IEC 60947630 A
-
Nennstrom bei 30°C nach IEC 60947630 A
-
Nennstrom bei 35 °C gemäß IEC 60947630 A
-
Nennstrom bei 40 °C gemäß IEC 60947630 A
-
Nennstrom bei 45°C nach IEC 60947630 A
-
Nennstrom bei 50°C nach IEC 60947630 A
-
Nennstrom bei 55°C nach IEC 60947630 A
-
Nennstrom bei 60 °C gemäß IEC 60947622 A
-
Nennstrom bei 70°C nach IEC 60947510 A
-
Nennstrom bei 65°C nach IEC 60947570 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers375 - 6300 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Leistung
-
Gesamtverlustleistung unter Nennstrom131,6 W
-
Verlustleistung pro Pol46,2 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Kabel
-
Werkstoff KabelKupfer, Aluminium
Abmessungen
-
Höhe260 mm
-
Breite185 mm
-
Tiefe150 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 4, 5, 6, 7, 8, 9, 10, 11
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMW631JR
-
Betriebsanleitung
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Montageanleitung
Montageanleitung für HEWxx, HMW2xx, HNWxx, HPWxx - Leistungschalter h3+ P630 LSI (Stand: 11.2018)
Montageanleitung International 2019-01-25
PDF1,15 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 630A 4P
STEP Dateien International 2023-11-24
STP1023,49 kB -
Handbuch
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,15 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
PDF588,41 kB
EU declaration of conformity
PDF569,34 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HEE800HLeistungsschalter Baugröße h1000 3polig 70kA 800A LSIPreis4.039,70 €/ Stück * -
2
HEE801HLeistungsschalter Baugröße h1000 4polig 70kA 800A LSIPreis5.081,10 €/ Stück * -
3
HEE970HLeistungsschalter Baugröße h1000 3polig 70kA 1000A LSIPreis5.348,70 €/ Stück * -
4
HEE971HLeistungsschalter Baugröße h1000 4polig 70kA 1000A LSIPreis6.775,90 €/ Stück * -
5
HEF980HLeistungsschalter Baugröße h1600 3polig 70kA 1250A LSIPreis5.546,30 €/ Stück *
Ausschreibungstext
Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 630A 50kA FTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 10 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 10 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Ansprechzeit beim Öffnen: 10 ms
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 12 kA
Nennstrom bei 10°C nach IEC 60947: 630 A
Nennstrom bei 15°C nach IEC 60947: 630 A
Nennstrom bei 20°C nach IEC 60947: 630 A
Nennstrom bei 25°C nach IEC 60947: 630 A
Nennstrom bei 30°C nach IEC 60947: 630 A
Nennstrom bei 35 °C gemäß IEC 60947: 630 A
Nennstrom bei 40 °C gemäß IEC 60947: 630 A
Nennstrom bei 45°C nach IEC 60947: 630 A
Nennstrom bei 50°C nach IEC 60947: 630 A
Nennstrom bei 55°C nach IEC 60947: 630 A
Nennstrom bei 60 °C gemäß IEC 60947: 622 A
Nennstrom bei 70°C nach IEC 60947: 510 A
Nennstrom bei 65°C nach IEC 60947: 570 A
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 131,6 W
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Werkstoff Kabel: Kupfer
Aluminium
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMW631JR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 10 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 10 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Ansprechzeit beim Öffnen: 10 ms
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 12 kA
Nennstrom bei 10°C nach IEC 60947: 630 A
Nennstrom bei 15°C nach IEC 60947: 630 A
Nennstrom bei 20°C nach IEC 60947: 630 A
Nennstrom bei 25°C nach IEC 60947: 630 A
Nennstrom bei 30°C nach IEC 60947: 630 A
Nennstrom bei 35 °C gemäß IEC 60947: 630 A
Nennstrom bei 40 °C gemäß IEC 60947: 630 A
Nennstrom bei 45°C nach IEC 60947: 630 A
Nennstrom bei 50°C nach IEC 60947: 630 A
Nennstrom bei 55°C nach IEC 60947: 630 A
Nennstrom bei 60 °C gemäß IEC 60947: 622 A
Nennstrom bei 70°C nach IEC 60947: 510 A
Nennstrom bei 65°C nach IEC 60947: 570 A
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 131,6 W
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Werkstoff Kabel: Kupfer
Aluminium
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMW631JR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
