Leistungsschalter h3+ P630 TM 4x250A 70kA HEW251DR
Preis
2.172,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 6 Produkte verfügbar -
Antriebswelle für Leistungsschalter 3 Produkte verfügbar -
Verbindungsfunktionen 2 Produkte verfügbar -
AOB MCCB Typ A 4 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar
Optionales Zubehör
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,70 € / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
51,50 € / Stück* -
HXS999HRonis Schlüssel
54,40 € / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
29,90 € / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
79,00 € / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
38,00 € / Stück*
-
HXW912H
Achse 14x14mm 200mm (10x10mm)
43,60 € / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
66,80 € / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
97,70 € / Stück*
-
HYW010H
Anschlussverlängerung x630/P630 4Polig (400A max)
103,30 € / Stück* -
HYW012HAnschlussverbreiterung für Baugröße x630/P630 4Polig (400A max)
103,30 € / Stück*
-
HBW630H
FI-Block P630 4P 630A Idn adj
2.558,50 € / Stück* -
HBW400HFI-Block P630 4P 400A Idn adj
2.015,20 € / Stück* -
HBW400LFI-Block Alarm P630 4P 400A Idn adj
2.263,80 € / Stück* -
HBW630LFI-Block Alarm P630 4P 630A Idn adj
2.847,20 € / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück*
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück*
-
HXD068HElektr.Verriegkabl. h400-h/P630-h1000
57,50 € / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
41,20 € / Stück*
-
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
82,40 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
50,60 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
85,60 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
85,60 € / Stück*
-
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
1.194,60 € / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
1.083,80 € / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
1.194,60 € / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
1.083,80 € / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
1.194,60 € / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
1.083,80 € / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
1.194,60 € / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
1.083,80 € / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
1.194,60 € / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
1.083,80 € / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
1.194,60 € / Stück* -
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
1.063,10 € / Stück*
-
HYW053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 4P
78,90 € / Stück* -
HYW051HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 4P
78,90 € / Stück* -
HYW026HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 4P
114,50 € / Stück* -
HYW024HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 4P
114,50 € / Stück* -
HYW022HKlemmenabdeckung für Anschlussverlängerung x630/P630 4P
114,50 € / Stück*
-
HXW033HHebel-Erweiterung P630
18,60 € / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
115,40 € / Stück* -
HXW030HDrehgriff x/P630, direkt
66,70 € / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
24,80 € / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
79,00 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 660V AC IEC 60947-212 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-212 kA
-
Nennstrom bei 10°C nach IEC 60947293,30 A
-
Nennstrom bei 15°C nach IEC 60947288,20 A
-
Nennstrom bei 20°C nach IEC 60947283,10 A
-
Nennstrom bei 25°C nach IEC 60947277,80 A
-
Nennstrom bei 30°C nach IEC 60947272,50 A
-
Nennstrom bei 35 °C gemäß IEC 60947267,10 A
-
Nennstrom bei 40 °C gemäß IEC 60947261,50 A
-
Nennstrom bei 45°C nach IEC 60947255,80 A
-
Nennstrom bei 50°C nach IEC 60947250 A
-
Nennstrom bei 55°C nach IEC 60947244,10 A
-
Nennstrom bei 60 °C gemäß IEC 60947238 A
-
Nennstrom bei 65°C nach IEC 60947231,70 A
-
Nennstrom bei 70°C nach IEC 60947225,30 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom71,4 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0,63, 0,8, 1
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockJa
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe260 mm
-
Breite185 mm
-
Tiefe150 mm
-
Untere Schiene: Breite, Höhe, Durchmesser Schraube (max.)10 mm, 12 mm, 32 mm
-
Obere Schiene: Breite, Höhe, Durchmesser Schraube (max.)10 mm, 12 mm, 32 mm
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment18 - 18 Nm
-
Nominales Drehmoment Untere Klemme18 - 18 Nm
-
Nominales Drehmoment Obere Klemme18 - 18 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HEW251DR
-

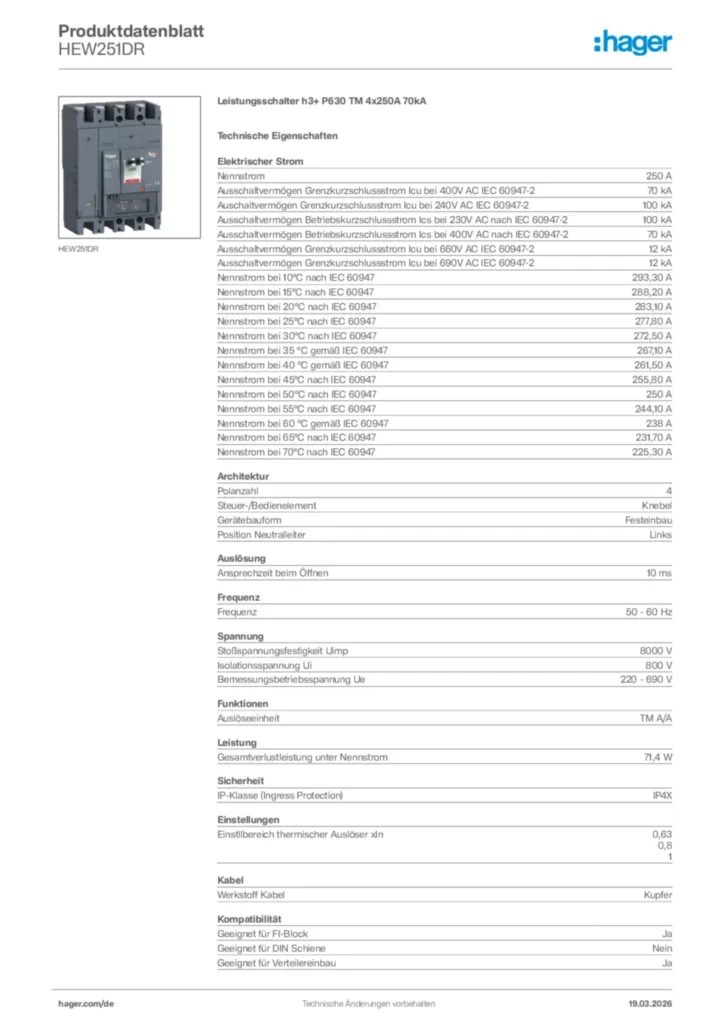

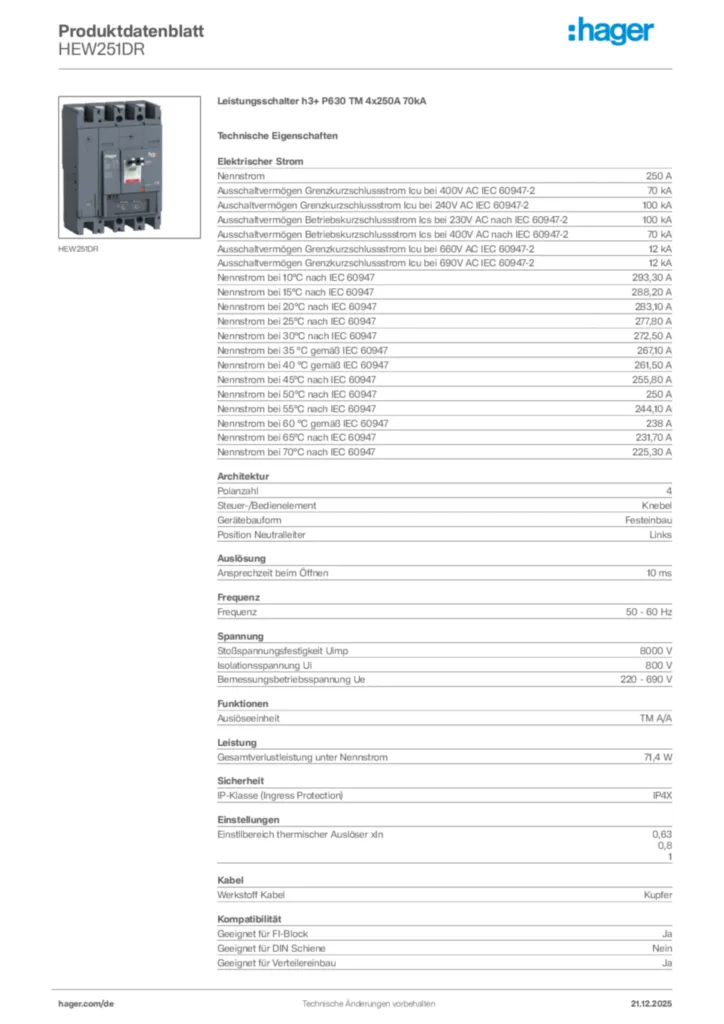

Produktdatenblatt
Hager Produktdatenblatt HEW251DR
Leistungsschalter h3+ P630 TM 4x250A 70kA
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF355,64 kB
Declaration
Konformitätserklärung International 2022-03-04
PDF332,59 kB
EU Declaration of Conformity
PDF588,41 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTCPreis3.674,60 €/ Stück * -
2
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis2.895,10 €/ Stück * -
3
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis3.115,20 €/ Stück * -
4
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis2.458,90 €/ Stück * -
5
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis3.115,20 €/ Stück *
Ausschreibungstext
Leistungsschalter h3+ P630 TM 4x250A 70kA
Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 (DIN VDE 0660, Teil 101) schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss.
Leistungsschalter mit thermisch-magnetischen Auslösern eignen sich für den Einsatz in der Energieverteilung. Sie werden für den Schutz von Leitungen und Lasten von Transformatoren und Generatoren verwendet. Sie kommen auch dann zum Einsatz, wenn der Fehlerstrom bedingt durch die Impedanz der Leitungslängen begrenzt ist. Schutzeinstellungen werden über Einstellregler an der Vorderseite des Produkts vorgenommen.
Der thermische Schutz gegen Überlasten beruht auf dem Prinzip der Bimetall-Auslösung in einer inversen Zeitkurve I²t basierend auf Temperaturanstiegsgrenzen. Oberhalb dieser Grenze löst das Bimetall den Leistungsschalter aus. Der Schwellenwert für den thermischen Schutz Ir kann zwischen 0,63xIn und In angepasst werden. Die Verzögerung ist fest eingestellt.
Der magnetische Schutz gegen Kurzschlüsse ist einstellbar und ermöglicht die unverzögerte P630: einstellbar vom 4- bis zum 10-fachen der Nennleistung (In) von Leistungsschaltern bis 400 A und vom 4- bis zum 8-fachen für 500 A und 630 A. Umfangreiches elektrisches und mechanisches Zubehör stehen zur Verfügung.
Angaben zur Umweltvorschriften und Nachhaltigkeit: Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile)
Nennstrom: 250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 70 kA
Polanzahl: 4
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit Uimp: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 71,4 W
IP-Klasse (Ingress Protection): IP4X
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Fabrikat : Hager oder gleichwertig
Artikel : HEW251DR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 (DIN VDE 0660, Teil 101) schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss.
Leistungsschalter mit thermisch-magnetischen Auslösern eignen sich für den Einsatz in der Energieverteilung. Sie werden für den Schutz von Leitungen und Lasten von Transformatoren und Generatoren verwendet. Sie kommen auch dann zum Einsatz, wenn der Fehlerstrom bedingt durch die Impedanz der Leitungslängen begrenzt ist. Schutzeinstellungen werden über Einstellregler an der Vorderseite des Produkts vorgenommen.
Der thermische Schutz gegen Überlasten beruht auf dem Prinzip der Bimetall-Auslösung in einer inversen Zeitkurve I²t basierend auf Temperaturanstiegsgrenzen. Oberhalb dieser Grenze löst das Bimetall den Leistungsschalter aus. Der Schwellenwert für den thermischen Schutz Ir kann zwischen 0,63xIn und In angepasst werden. Die Verzögerung ist fest eingestellt.
Der magnetische Schutz gegen Kurzschlüsse ist einstellbar und ermöglicht die unverzögerte P630: einstellbar vom 4- bis zum 10-fachen der Nennleistung (In) von Leistungsschaltern bis 400 A und vom 4- bis zum 8-fachen für 500 A und 630 A. Umfangreiches elektrisches und mechanisches Zubehör stehen zur Verfügung.
Angaben zur Umweltvorschriften und Nachhaltigkeit: Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile)
Nennstrom: 250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 70 kA
Polanzahl: 4
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit Uimp: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 71,4 W
IP-Klasse (Ingress Protection): IP4X
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Fabrikat : Hager oder gleichwertig
Artikel : HEW251DR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
