EAN

3250613243876

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Kompaktleistungsschalter

Leistungsschalter h3+ P630 LSnI 3x250A 70kA HEW250GR

Name: HEW250GR
Brand: Hager
SKU: HEW250GR20
Price: 1759.6 EUR

Preis

1.759,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Unterspannungsauslöser 8 Produkte verfügbar
Antriebswelle für Leistungsschalter 3 Produkte verfügbar
Verbindungsfunktionen 1 Produkte verfügbar
Adapter für Zusatzdatenkabel 1 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Hilfs-Verriegelungskabel 2 Produkte verfügbar

Technische Merkmale

Nennstrom

250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

100 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

10 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

10 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

70 kA
Nennstrom bei 10°C nach IEC 60947

250 A
Nennstrom bei 15°C nach IEC 60947

250 A
Nennstrom bei 20°C nach IEC 60947

250 A
Nennstrom bei 25°C nach IEC 60947

250 A
Nennstrom bei 30°C nach IEC 60947

250 A
Nennstrom bei 35 °C gemäß IEC 60947

250 A
Nennstrom bei 40 °C gemäß IEC 60947

250 A
Nennstrom bei 45°C nach IEC 60947

250 A
Nennstrom bei 50°C nach IEC 60947

250 A
Nennstrom bei 55°C nach IEC 60947

250 A
Nennstrom bei 60 °C gemäß IEC 60947

250 A
Nennstrom bei 65°C nach IEC 60947

250 A
Nennstrom bei 70°C nach IEC 60947

250 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Ansprechzeit beim Öffnen

10 ms

Stromwert Ir1 Einstellschieber

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

122,85 - 2500,0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

18 - 18 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSNI

Gesamtverlustleistung unter Nennstrom

36,8 W
Verlustleistung pro Pol

12,3 W

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Höhe

260 mm
Breite

140 mm
Tiefe

150 mm

Werkstoff Kabel

Kupfer

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Ja
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

5 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

100 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

1

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-07-08

PDF

6,45 MB

Hager REACH declaration HEW250GR

PDF

Hager RoHS Report HEW250GR

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HEW250GR

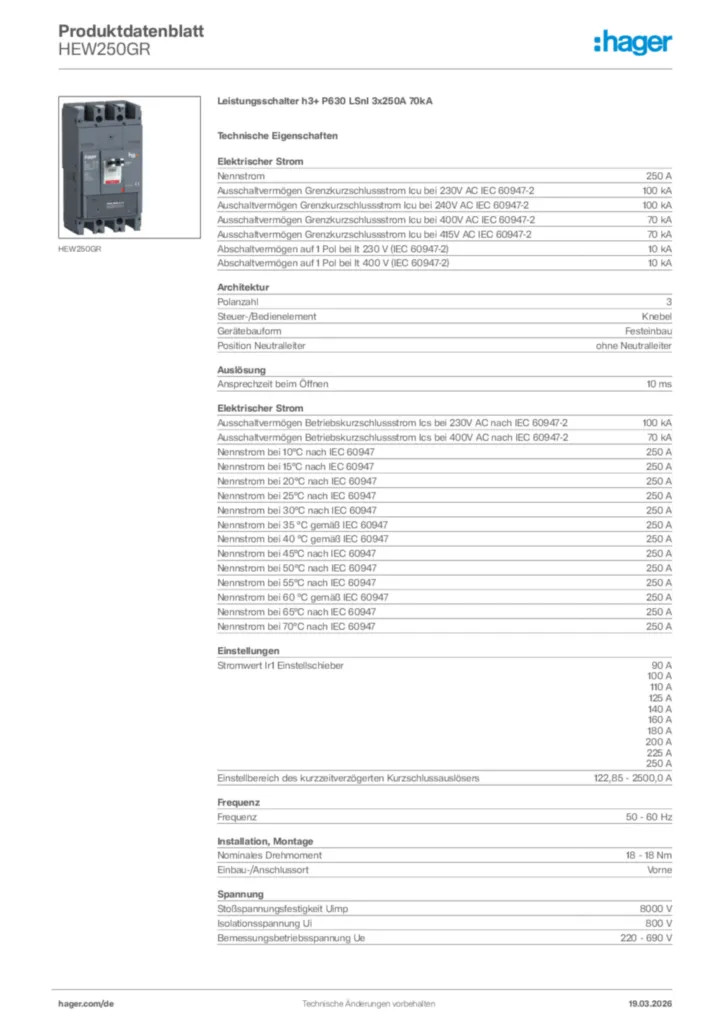

Produktdatenblatt

Hager Produktdatenblatt HEW250GR

Leistungsschalter h3+ P630 LSnI 3x250A 70kA

PDF
Bedienungsanleitung

Bedienungsanleitung International 2025-01-21

PDF

10,29 MB
Montageanleitung

Montageanleitung für HEJxx, HEZxx, HHJxx, HMJxx, HMZxx, HNJxx, HNZxx - Leistungschalter h3 x630 (Stand: 12.2018)

Montageanleitung International 2019-01-25

PDF

683,20 kB
Handbuch

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)

Leistungsschalter bis 630A h3+

PDF

50,83 MB
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-03-04

PDF

355,64 kB

Declaration

Konformitätserklärung International 2022-03-04

PDF

332,59 kB

EU Declaration of Conformity

PDF

588,41 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P630 LSnI 3x250A 70kA

Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung).

Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden. Umfangreiches elektrisches und mechanisches Zubehör stehen zur Verfügung.

Angaben zur Umweltvorschriften und Nachhaltigkeit: Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile)

Nennstrom: 250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 100 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 10 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 10 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Ansprechzeit beim Öffnen: 10 ms
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 70 kA
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 36,8 W
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Höhe: 260 mm
Werkstoff Kabel: Kupfer
Breite: 140 mm
Tiefe: 150 mm

Fabrikat : Hager oder gleichwertig
Artikel : HEW250GR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
