Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI HEF980H
EAN
3250613349936
Marke
Hager
VPE
1 Stück
Preisgruppe
H404
Passende Tools
Preis
5.546,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfs-Verriegelungskabel 1 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Unterspannungsauslöser 13 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
80,50 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
97,30 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
80,50 € / Stück* -
HXC026HSignalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)
95,80 € / Stück*
-
HXE011H
Unterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
211,90 € / Stück* -
HXE013HUnterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
211,90 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
211,90 € / Stück* -
HXE015HUnterspannungsauslöser für Baugröße h1000-1600 380-415VAC
211,90 € / Stück* -
HXE018HUnterspannungsauslöser h800-1600 100-120V DC
211,90 € / Stück* -
HXE019HUnterspannungsauslöser h800-1600 200-240V DC
211,90 € / Stück* -
HXE051HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 24VDC
423,00 € / Stück* -
HXE053HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 110-120VAC
423,00 € / Stück* -
HXE055HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 380-415VAC
423,00 € / Stück* -
HXF051HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 24VDC
423,00 € / Stück* -
HXF053HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 110-120VAC
423,00 € / Stück* -
HXF054HUnterspannungausloser mit Zeitverzögerung h1600 4P 220-240VAC
423,00 € / Stück* -
HXF055HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 380-415VAC
423,00 € / Stück*
-
HXF001H
Arbeitsstromauslöser für Baugröße h1600 24V DC
171,80 € / Stück* -
HXF002HArbeitsstromauslöser für Baugröße h1600 48V DC
171,80 € / Stück* -
HXF003HArbeitsstromauslöser für Baugröße h1600 100-120V AC
171,80 € / Stück* -
HXF004HArbeitsstromauslöser für Baugröße h1600 200-240V AC
171,80 € / Stück* -
HXF005HArbeitsstromauslöser für Baugröße h1600 380-450V AC
171,80 € / Stück* -
HXF008HArbeitsstromauslöser für Baugröße h1600 110V DC
171,80 € / Stück*
-
HXF030H
Drehantrieb für Baugröße h1600
268,10 € / Stück* -
HXF031HDrehantrieb für Baugröße h1600 Türeinbau
558,20 € / Stück*
-
HXF039HKnebel-Verriegelungsstück für Baurgöße h1600
20,40 € / Stück*
-
HXF040HMotorantrieb für Baugröße h1600 24-48V DC
1.478,60 € / Stück* -
HXF042HMotorantrieb für Baugröße h1600 200-230VAC
1.478,60 € / Stück*

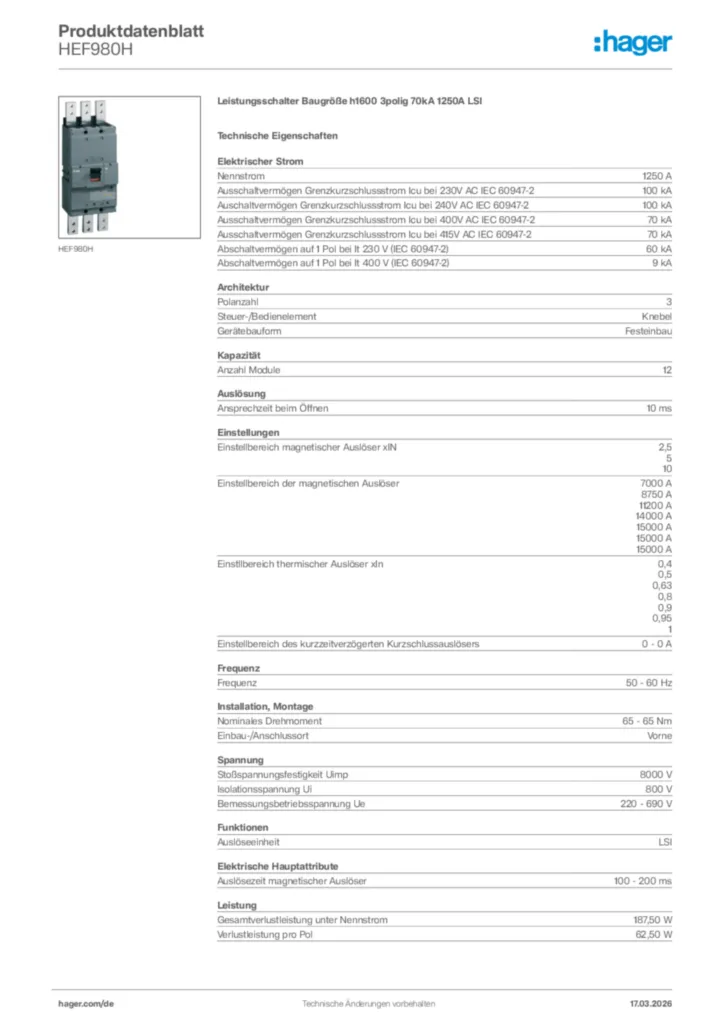

Technische Merkmale
Elektrischer Strom
-
Nennstrom1250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)60 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)9 kA
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
Kapazität
-
Anzahl Module12
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers0 - 0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment65 - 65 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitLSI
Elektrische Hauptattribute
-
Auslösezeit magnetischer Auslöser100 - 200 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom187,50 W
-
Verlustleistung pro Pol62,50 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter3x 240 mm²
-
Anschlussquerschnitt bei starrem Leiter3x 240 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
Spannungsversorgung
-
EinspeisestelleBidirektional
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HEF980H
-
Montageanleitung
Montageanleitung International 2021-06-07
PDF3,62 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-23
PDF287,24 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HEE800HLeistungsschalter Baugröße h1000 3polig 70kA 800A LSIPreis4.039,70 €/ Stück * -
2
HEE801HLeistungsschalter Baugröße h1000 4polig 70kA 800A LSIPreis5.081,10 €/ Stück * -
3
HEE970HLeistungsschalter Baugröße h1000 3polig 70kA 1000A LSIPreis5.348,70 €/ Stück * -
4
HEE971HLeistungsschalter Baugröße h1000 4polig 70kA 1000A LSIPreis6.775,90 €/ Stück * -
5
HEF981HLeistungsschalter Baugröße h1600 4polig 70kA 1250A LSIPreis7.027,00 €/ Stück *
Ausschreibungstext
Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 60 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 9 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Anzahl Module: 12
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 187,50 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Fabrikat : Hager oder gleichwertig
Artikel : HEF980H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 60 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 9 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Anzahl Module: 12
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 187,50 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Fabrikat : Hager oder gleichwertig
Artikel : HEF980H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
