Lasttrennschalter Baugröße h1600 3polig 1600A HCF990H
EAN
3250613363277
Marke
Hager
VPE
1 Stück
Preisgruppe
H404
Passende Tools
Preis
2.714,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfs-Verriegelungskabel 1 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Unterspannungsauslöser 13 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
80,50 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
97,30 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
80,50 € / Stück* -
HXC026HSignalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)
95,80 € / Stück*
-
HXE011H
Unterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
211,90 € / Stück* -
HXE013HUnterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
211,90 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
211,90 € / Stück* -
HXE015HUnterspannungsauslöser für Baugröße h1000-1600 380-415VAC
211,90 € / Stück* -
HXE018HUnterspannungsauslöser h800-1600 100-120V DC
211,90 € / Stück* -
HXE019HUnterspannungsauslöser h800-1600 200-240V DC
211,90 € / Stück* -
HXE051HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 24VDC
423,00 € / Stück* -
HXE053HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 110-120VAC
423,00 € / Stück* -
HXE055HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 380-415VAC
423,00 € / Stück* -
HXF051HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 24VDC
423,00 € / Stück* -
HXF053HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 110-120VAC
423,00 € / Stück* -
HXF054HUnterspannungausloser mit Zeitverzögerung h1600 4P 220-240VAC
423,00 € / Stück* -
HXF055HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 380-415VAC
423,00 € / Stück*
-
HXF001H
Arbeitsstromauslöser für Baugröße h1600 24V DC
171,80 € / Stück* -
HXF002HArbeitsstromauslöser für Baugröße h1600 48V DC
171,80 € / Stück* -
HXF003HArbeitsstromauslöser für Baugröße h1600 100-120V AC
171,80 € / Stück* -
HXF004HArbeitsstromauslöser für Baugröße h1600 200-240V AC
171,80 € / Stück* -
HXF005HArbeitsstromauslöser für Baugröße h1600 380-450V AC
171,80 € / Stück* -
HXF008HArbeitsstromauslöser für Baugröße h1600 110V DC
171,80 € / Stück*
-
HXF030H
Drehantrieb für Baugröße h1600
268,10 € / Stück* -
HXF031HDrehantrieb für Baugröße h1600 Türeinbau
558,20 € / Stück*
-
HXF039HKnebel-Verriegelungsstück für Baurgöße h1600
20,40 € / Stück*
-
HXF040HMotorantrieb für Baugröße h1600 24-48V DC
1.478,60 € / Stück* -
HXF042HMotorantrieb für Baugröße h1600 200-230VAC
1.478,60 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1600 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
Anschluss
-
Anschlussquerschnitt bei starrem Leiter3x 240 mm²
-
Anschlussquerschnitt bei flexiblem Leiter3x 240 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit8000 V
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Ausstattung
-
Motorantrieb optionalJa
Funktionen
-
AuslöseeinheitSchalter
Leistung
-
Verlustleistung pro Pol56,30 W
-
Gesamtverlustleistung unter Nennstrom168,90 W
-
Bemessungsbetriebsleistung bei 400 V AC AC11053000 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

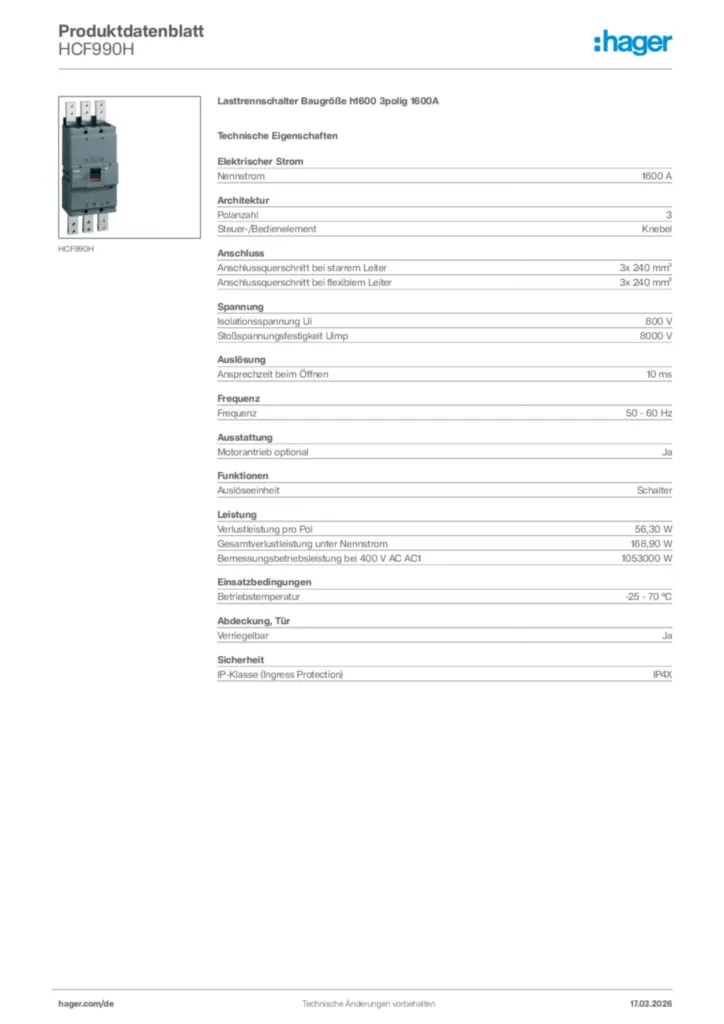

Produktbild HCF990H
-
Montageanleitung
Montageanleitung International 2021-06-07
PDF3,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-21
PDF284,53 kB
Declaration
Konformitätserklärung International 2022-08-17
PDF298,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HCA125HLasttrennschalter h3 x160 3 polig 125A CTC217,50 €/ Stück * -
2
HCA126HLasttrennschalter h3 x160 4 polig 125A CTCPreis241,20 €/ Stück * -
3
HCA160HLasttrennschalter h3 x160 3 polig 160A CTC346,40 €/ Stück * -
4
HCA161HLasttrennschalter h3 x160 4 polig 160A CTC373,90 €/ Stück * -
5
HCE800HLasttrennschalter Baugröße h1000 3polig 800A1.694,50 €/ Stück *
Ausschreibungstext
Lasttrennschalter Baugröße h1600 3polig 1600A
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1600, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1600 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 56,30 W
Gesamtverlustleistung unter Nennstrom: 168,90 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
Schutzart IP: IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCF990H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1600, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1600 A
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 56,30 W
Gesamtverlustleistung unter Nennstrom: 168,90 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
Schutzart IP: IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCF990H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
