Lasttrennschalter Baugröße h1000 4polig 1000A HCE971H
EAN
3250613363239
Marke
Hager
VPE
1 Stück
Preisgruppe
H404
Passende Tools
Preis
2.505,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 4 Produkte verfügbar -
Motorantrieb 2 Produkte verfügbar -
Handgriff für Schaltgeräte 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Unterspannungsauslöser 13 Produkte verfügbar
Optionales Zubehör
-
HXC026H
Signalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)
98,00 € / Stück* -
HXC021HHilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
82,40 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
82,40 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
99,50 € / Stück*
-
HXE042H
Motorantrieb für Baugröße h1000 100-240VAC
1.374,40 € / Stück* -
HXE040HMotorantrieb für Baugröße h1000 24 - 48V DC
1.374,40 € / Stück*
-
HXE030H
Drehantrieb für Baugröße h1000
185,70 € / Stück* -
HXE031HDrehantrieb für Baugröße h1000 Türeinbau
469,80 € / Stück*
-
HXE065H
Mechanische Verriegelung für Baugröße h1000 Set
1.076,10 € / Stück*
-
HXC002H
Arbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC004HArbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC003HArbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC005HArbeitsstromauslöser für Baugröße 380-450V AC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC001HArbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC008HArbeitsstromauslöser für Baugröße 110V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück*
-
HXE019H
Unterspannungsauslöser h800-1600 200-240V DC
216,80 € / Stück* -
HXE018HUnterspannungsauslöser h800-1600 100-120V DC
216,80 € / Stück* -
HXE054HUnterspannungausloser mit Zeitverzögerung h800-h1000 3P 220-240VAC
432,70 € / Stück* -
HXE053HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 110-120VAC
432,70 € / Stück* -
HXF051HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 24VDC
432,70 € / Stück* -
HXE055HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 380-415VAC
432,70 € / Stück* -
HXF055HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 380-415VAC
432,70 € / Stück* -
HXF053HUnterspannungausloser mit Zeitverzögerung h800-h1600 4P 110-120VAC
432,70 € / Stück* -
HXE015HUnterspannungsauslöser für Baugröße h1000-1600 380-415VAC
216,80 € / Stück* -
HXE013HUnterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)
216,80 € / Stück* -
HXE014HUnterspannungsauslöser für Baugröße
216,80 € / Stück* -
HXE011HUnterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)
216,80 € / Stück* -
HXE051HUnterspannungausloser mit Zeitverzögerung h800-h1600 3P 24VDC
432,70 € / Stück*
-
HXD068HElektr.Verriegkabl. h400-h/P630-h1000
57,50 € / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
41,20 € / Stück*
-
HXD039HKnebel-Verriegelungsstück für Baugröße h630-1000
12,60 € / Stück*
-
HYE026HKlemmenabdeckung für Baugröße h1000 4polig kurz
153,70 € / Stück* -
HYE022HKlemmenabdeckung für Baugröße h1000 4polig lang
153,70 € / Stück*
-
HYE034HRückanschluss für Baugröße h1000 4polig
389,60 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1000 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2x 240 mm²
-
Anschlussquerschnitt bei flexiblem Leiter2x 240 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Ausstattung
-
Motorantrieb optionalJa
Funktionen
-
AuslöseeinheitSchalter
Leistung
-
Verlustleistung pro Pol62 W
-
Gesamtverlustleistung unter Nennstrom186 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1658000 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HCE971H
-

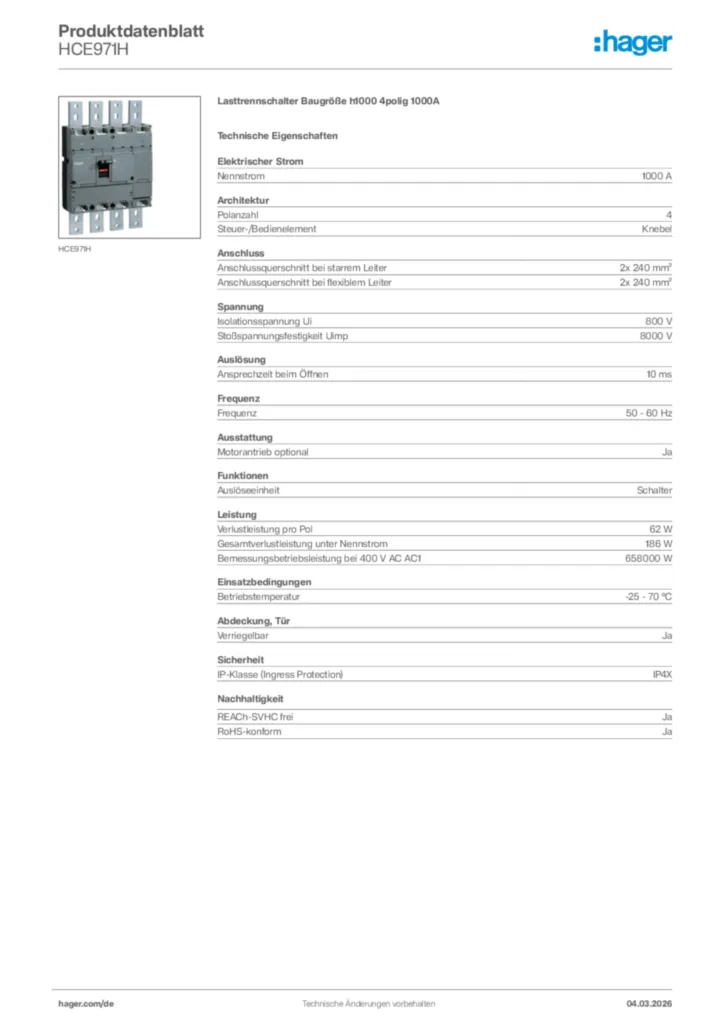

Produktdatenblatt
Hager Produktdatenblatt HCE971H
Lasttrennschalter Baugröße h1000 4polig 1000A
PDF -
Montageanleitung
Montageanleitung International 2021-06-16
PDF7,89 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-27
PDF330,83 kB
Declaration
Konformitätserklärung International 2022-06-21
PDF316,45 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HCT201ARLasttrennschalter h3+ P250 4 polig 200A FTCPreis659,90 €/ Stück * -
2
HCW400ARLasttrennschalter h3+ P630 3 polig 400A FTCPreis836,30 €/ Stück * -
3
HCW630ARLasttrennschalter h3+ P630 3 polig 630A FTCPreis1.034,00 €/ Stück * -
4
HCT250ARLasttrennschalter h3+ P250 3 polig 250A FTCPreis643,10 €/ Stück * -
5
HCA161HLasttrennschalter h3 x160 4 polig 160A CTCPreis382,50 €/ Stück *
Ausschreibungstext
Lasttrennschalter Baugröße h1000 4polig 1000A
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1000 A
Polanzahl: 4
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 62 W
Gesamtverlustleistung unter Nennstrom: 186 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 658000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCE971H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1000, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.
Nennstrom: 1000 A
Polanzahl: 4
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 62 W
Gesamtverlustleistung unter Nennstrom: 186 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 658000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HCE971H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
