Deutschland
EAN
3250613119720
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Lasttrennschalter mit Trennungsanzeige 4P 1600A HA464
Preis
4.719,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar
Optionales Zubehör
-
HZ023
Hilfskontakt für Lasttrennschalter 125-3200A 2x 1Wechsler
32,00 € / Stück*
-
HZC106
Achse 320mm für Geräte 800-1800A
49,20 € / Stück* -
HZC105Achse 200mm für Geräte 800-1800A
41,80 € / Stück*
-
HZC003
Drehantrieb für Lastumschalter 630-1600A, schwarz
155,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1600 A
-
Nennstrom für kurze Zeit ICW IEC 6094750 kA
-
Strombelastbarkeit bei AC211600 A
-
Strombelastbarkeit bei AC21 in Kategorie A1600 A
-
Strombelastbarkeit bei AC21 in Kategorie B1600 A
-
Strombelastbarkeit bei AC22 in Kategorie A1250 A
-
Strombelastbarkeit bei AC22 in Kategorie B1250 A
-
Strombelastbarkeit bei AC23 in Kategorie A1000 A
-
Strombelastbarkeit bei AC23 in Kategorie B1000 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-366 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094750 kA
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart4P
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter6x 185 mm²
-
Anschlussquerschnitt bei flexiblem Leiter6x 185 mm²
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol122 W
-
Gesamtverlustleistung unter Nennstrom366 W
-
Bemessungsbetriebsleistung bei 400 V AC AC11053000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC23562000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment40 - 45 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HA464
-

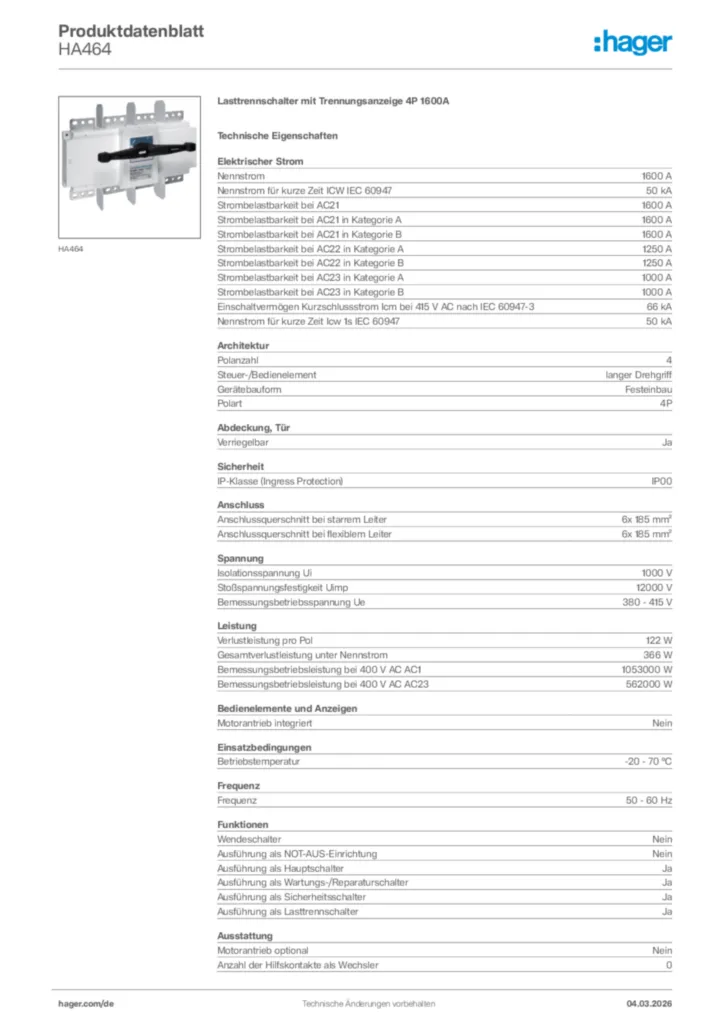

Produktdatenblatt
Hager Produktdatenblatt HA464
Lasttrennschalter mit Trennungsanzeige 4P 1600A
PDF -
Montageanleitung
Bedienungsanleitung für HA360, HA460 - Lasttrennschalter mit Trennungsanzeige (DE-EN-FR, Stand: 06.2019)
Montageanleitung en-GB, fr-FR, de-DE 2019-06-12
PDF639,25 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
Konformitätserklärung en-GB 2025-11-21
PDF611,04 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HA454Lasttrennschalter 4polig 250A mit TrennungsanzeigePreis523,00 €/ Stück * -
2
HAD310Lasttrennschalter 3polig 100A für Hutschiene oder MontageplattePreis104,50 €/ Stück * -
3
HA366Lasttrennschalter mit Trennungsanzeige 3P 2500APreis7.109,50 €/ Stück * -
4
HAB306Lasttrennschalter 3polig 63A für Hutschiene oder MontageplattePreis72,10 €/ Stück * -
5
HAB302Lasttrennschalter 3polig 20A für Hutschiene oder MontageplattePreis46,80 €/ Stück *
Ausschreibungstext
Lasttrennschalter mit Trennungsanzeige 4P 1600A
Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Niederspannungsschaltanlagen.
Zum Aufbau auf Montageplatte.
Nennstrom für kurze Zeit ICW IEC 60947: 50 kA
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Anschlussquerschnitt bei starrem Leiter: 6x 185 mm²
Anschlussquerschnitt bei flexiblem Leiter: 6x 185 mm²
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Verlustleistung pro Pol: 122 W
Gesamtverlustleistung unter Nennstrom: 366 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Motorantrieb integriert: Nein
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HA464
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Niederspannungsschaltanlagen.
Zum Aufbau auf Montageplatte.
Nennstrom für kurze Zeit ICW IEC 60947: 50 kA
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Anschlussquerschnitt bei starrem Leiter: 6x 185 mm²
Anschlussquerschnitt bei flexiblem Leiter: 6x 185 mm²
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Verlustleistung pro Pol: 122 W
Gesamtverlustleistung unter Nennstrom: 366 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Motorantrieb integriert: Nein
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HA464
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
