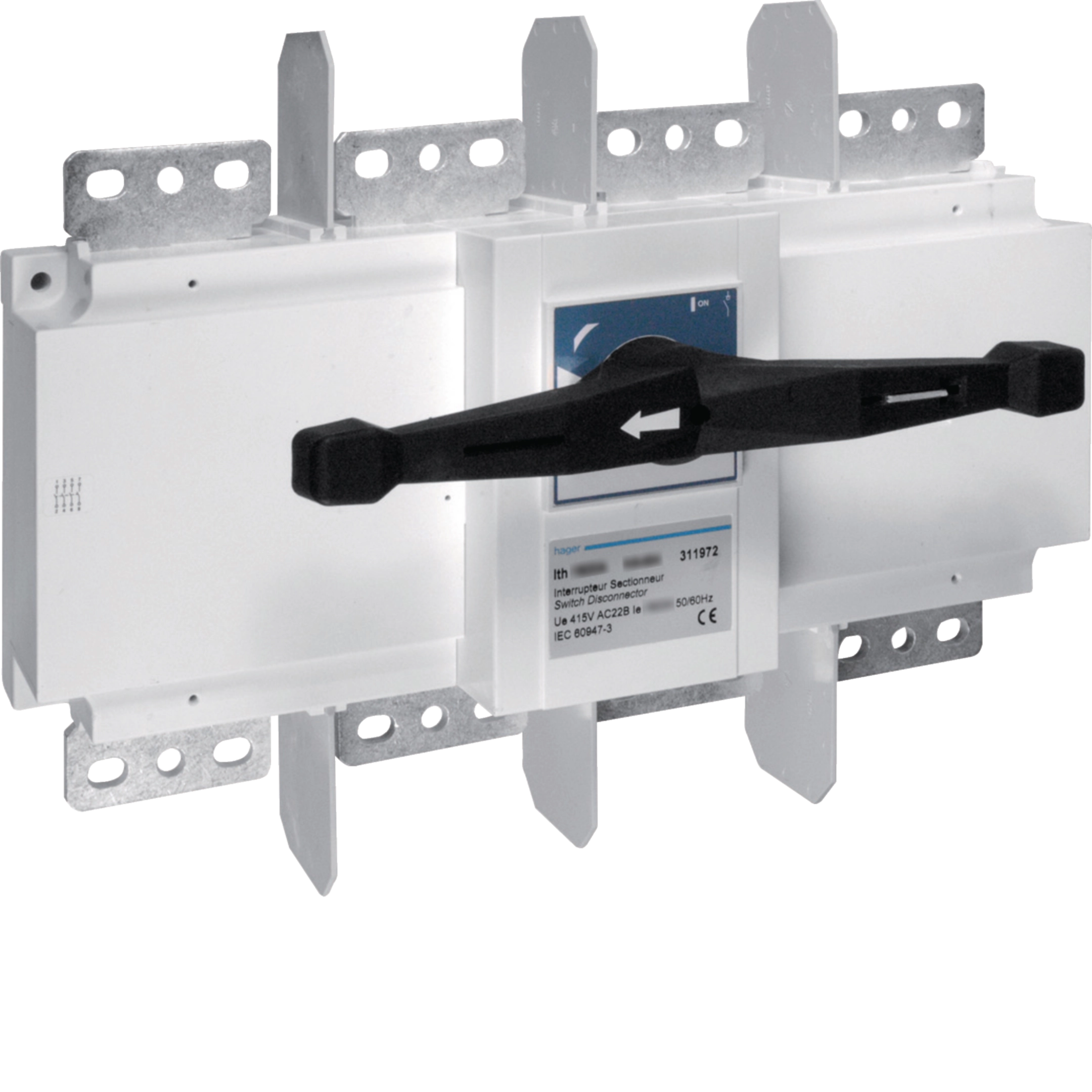

Lasttrennschalter mit Trennungsanzeige 4P 2500A

HA466

  • Last­trenn­schalter

Lasttrennschalter mit Trennungsanzeige 4P 2500A HA466

EAN
3250613113179
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
8.319,10 €
/ Stück *
8.319,10 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Türkupp­lungs­griff für Schalt­ge­räte 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Türkupp­lungs­griff für Schalt­ge­räte
  • HZ005

    Drehantrieb auf Tür 2000 bis 3200A

    246,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

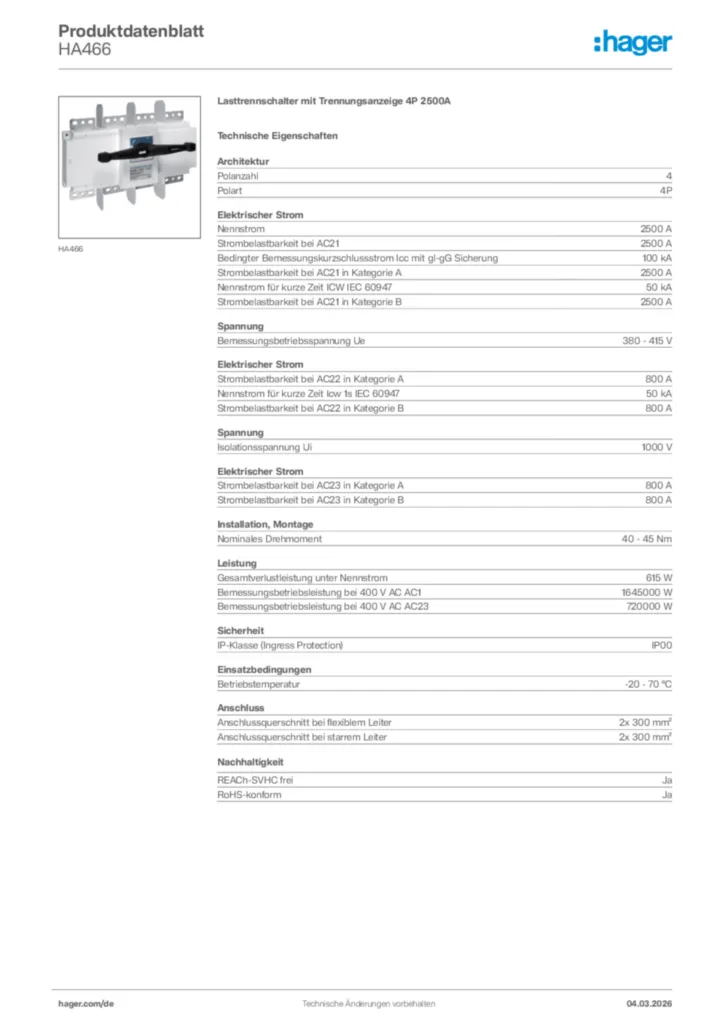

Technische Merkmale

Archi­tektur
  • Polan­zahl
    4
  • Polart
    4P
Elek­tri­scher Strom
  • Nenn­strom
    2500 A
  • Strom­belast­bar­keit bei AC21
    2500 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc mit gl-gG Siche­rung
    100 kA
  • Strom­belast­bar­keit bei AC21 in Kate­gorie A
    2500 A
  • Nenn­strom für kurze Zeit ICW IEC 60947
    50 kA
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    2500 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie A
    800 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    50 kA
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    800 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    800 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    800 A
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    380 - 415 V
  • Isola­ti­onss­pan­nung Ui
    1000 V
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    40 - 45 Nm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    615 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC1
    1645000 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC23
    720000 W
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP00
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2x 300 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2x 300 mm²

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration HA466 (english)
PDF
103,10 kB
RoHS declaration HA466 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HA466 | Hager Deutschland

    Produktbild HA466

  • Montageanleitung

    Bild Montageanleitung für HA36xx, HA46xx - Lasttrennschalter mit Trennungsanzeige (DE-EN-FR, Stand: 05.2019) | Hager Deutschland

    Montageanleitung für HA36xx, HA46xx - Lasttrennschalter mit Trennungsanzeige (DE-EN-FR, Stand: 05.2019)

    Montageanleitung International 2019-08-27

    PDF
    2,13 MB
  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2021-05-17

    PDF
    200,64 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-04-13

    PDF
    777,14 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    SH363K - Kompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2,5PLE
    SH363K
    Kompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2, 5PLE
    Preis
    67,90 €
    / Stück *
    67,90 €
    / Stück *
  • 2
    SH363N - Kompaktschalter, Ausschalter, 63A, 3 Schließer, 400V AC, 2.5  PLE
    SH363N
    Kompaktschalter 63A 3 Schließer 400V AC 2, 5PLE
    Preis
    57,40 €
    / Stück *
    57,40 €
    / Stück *
  • 3
    SH363S - Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
    SH363S
    Kompaktschalter 63A 3 Schließer 400V AC sperrbar 2, 5PLE
    Preis
    77,50 €
    / Stück *
    77,50 €
    / Stück *
  • 4
    SH463B - Kompaktschalter 63A 4 Schließer 400V AC mit Zusatzklemme 3,5PLE
    SH463B
    Kompaktschalter 63A 4 Schließer 400V AC mit Zusatzklemme 3, 5PLE
    Preis
    94,60 €
    / Stück *
    94,60 €
    / Stück *
  • 5
    SH463N - Ausschalter in Kompaktbauweise, 63A, 4-polig, 4 Schließer, 400V AC, 3,5PLE
    SH463N
    Kompaktschalter 63A 4 Schließer 400V AC 3, 5PLE
    Preis
    89,40 €
    / Stück *
    89,40 €
    / Stück *

Ausschreibungstext

Lasttrennschalter mit Trennungsanzeige 4P 2500A

Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Anlagen. Aufgebaut in modularer Bauform zum Aufschnappen auf DIN-C-Hutprofilschiene oder zum Aufbau auf Montageplatte.

Polanzahl: 4
Nennstrom: 2500 A
Isolationsspannung Ui: 1000 V
Gesamtverlustleistung unter Nennstrom: 615 W

Fabrikat : Hager oder gleichwertig
Artikel : HA466
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
