EAN

3250613114572

Marke

Hager

VPE

1 Stück

Preisgruppe

H400

Hagerplan - Der Ausschreibungstextkonfigurator

Lasttrennschalter

Lasttrennschalter 4polig 400A mit Trennungsanzeige HA457

Name: HA457
Brand: Hager
SKU: HA457
Price: 805.3 EUR

Preis

805,30 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Klemmenabdeckung 2 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar
Schalterachse 2 Produkte verfügbar
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar

Technische Merkmale

Nennstrom

400 A
Nennstrom für kurze Zeit ICW IEC 60947

9 kA
Strombelastbarkeit bei AC21

400 A
Strombelastbarkeit bei AC21 in Kategorie A

400 A
Strombelastbarkeit bei AC21 in Kategorie B

400 A
Strombelastbarkeit bei AC22 in Kategorie A

400 A
Strombelastbarkeit bei AC22 in Kategorie B

400 A
Strombelastbarkeit bei AC23 in Kategorie A

400 A
Strombelastbarkeit bei AC23 in Kategorie B

400 A
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-3

15,30 kA
Nennstrom für kurze Zeit Icw 1s IEC 60947

9 kA

Polanzahl

4
Steuer-/Bedienelement

langer Drehgriff
Gerätebauform

Festeinbau
Polart

4P

Höhe

160 mm
Breite

130 mm
Tiefe

230 mm

Verriegelbar

Ja

IP-Klasse (Ingress Protection)

IP00

Anschlussquerschnitt bei starrem Leiter

240 mm²
Anschlussquerschnitt bei flexiblem Leiter

240 mm²

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

380 - 415 V

Verlustleistung pro Pol

14,40 W
Gesamtverlustleistung unter Nennstrom

57,60 W
Bemessungsbetriebsleistung bei 400 V AC AC1

263000 W
Bemessungsbetriebsleistung bei 400 V AC AC23

112000 W

Motorantrieb integriert

Nein

Betriebstemperatur

-20 - 70 °C

Frequenz

50 - 60 Hz

Wendeschalter

Nein
Ausführung als NOT-AUS-Einrichtung

Nein
Ausführung als Hauptschalter

Ja
Ausführung als Wartungs-/Reparaturschalter

Ja
Ausführung als Sicherheitsschalter

Ja
Ausführung als Lasttrennschalter

Ja

Motorantrieb optional

Nein
Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

Nominales Drehmoment

20 - 22 Nm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-07-24

PDF

369,67 kB

Hager REACH declaration HA457

PDF

Hager RoHS Report HA457

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HA457

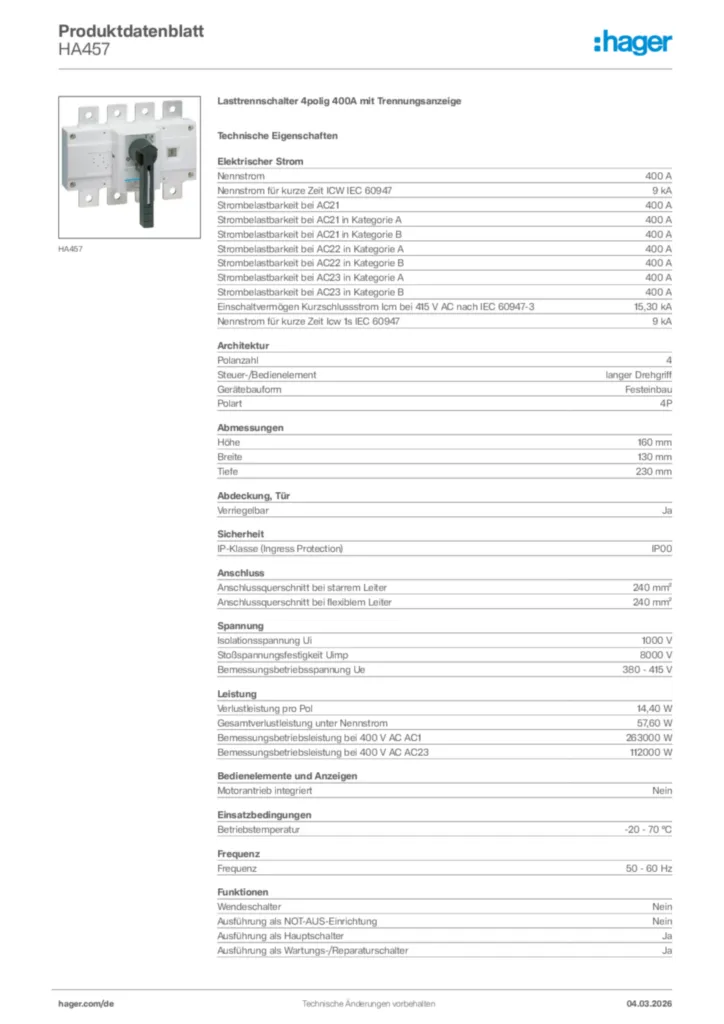

Produktdatenblatt

Hager Produktdatenblatt HA457

Lasttrennschalter 4polig 400A mit Trennungsanzeige

PDF
Montageanleitung

Montageanleitung für HA351, HA451 - Lasttrennschalter (FR-EN-DE-IT-ES, Stand: 11.2017)

Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17

PDF

1,13 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-04-13

PDF

777,14 kB

Konformitätserklärung en-GB 2025-11-21

PDF

611,04 kB

Mehr Downloads

Ausschreibungstext

Lasttrennschalter 4polig 400A mit Trennungsanzeige

Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Niederspannungsschaltanlagen.

Zum Aufbau auf Montageplatte.

Nennstrom für kurze Zeit ICW IEC 60947: 9 kA
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Anschlussquerschnitt bei starrem Leiter: 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 240 mm²
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 8000 V
Verlustleistung pro Pol: 14,40 W
Gesamtverlustleistung unter Nennstrom: 57,60 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 263000 W
Motorantrieb integriert: Nein
Betriebstemperatur: -20 - 70 °C

Fabrikat : Hager oder gleichwertig
Artikel : HA457
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
