Feldverteiler UP 216PLE mit univers, IP30, SKII, Nischenmaße 957x815x115mm FWU63A
EAN
3250612739912
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
1.397,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 17 Produkte verfügbar -
Abdeckstreifen/-leiste 1 Produkte verfügbar -
Gängiges Zubehör 1 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Montageplatte für Verteilergehäuse 7 Produkte verfügbar -
Oberteil für Leitungsführungskanal 3 Produkte verfügbar
Optionales Zubehör
-
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
26,00 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
61,10 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
FZ277
Leitungseinführungsschieber, univers, Feldverteiler Unterputz
20,30 € / Stück*
-
VZ405N
Hohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
30,40 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück* -
FZ279Tiefeneinstellung, univers, Feldverteiler Unterputz, über 12mm bis max. 32mm
14,50 € / Stück*
-
UZ31M1
Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
60,00 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
57,00 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
67,80 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
64,10 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
77,90 € / Stück* -
UZ62M1Montageplatte, universN, für Schrankhöhe 950mm, 2feldig
92,00 € / Stück*
-
FWU00C6
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 669mm
12,80 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,30 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
52,70 € / Stück*
-
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück* -
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,80 € / Stück* -
UN06FNTragschienen, univers, FW, Höhe:900mm, 2 Stück
40,90 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
49,50 € / Stück*
-
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
FWU00V6Abschottung senkrecht für 6-reihigen Feldverteiler FWU Höhe 950mm
28,20 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
31,60 € / Stück*
-
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
153,30 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
175,20 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
243,60 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
197,40 € / Stück* -
UN61TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
219,40 € / Stück*
-
US33A2Berührungsschutzabdeckung, universN, 450x750, 9x 12PLE
169,80 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
47,00 € / Stück* -
US33A1Berührungsschutzabdeckung universN 450x750 geschlossen
165,20 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
69,00 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
54,80 € / Stück* -
US61A5Berührungsschutzabdeckung, universN, 900x250mm, 6x 12PLE, Schlitzabstand 125mm
106,50 € / Stück* -
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mm
90,40 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
76,10 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
61,60 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
63,10 € / Stück* -
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
128,00 € / Stück* -
US13A1Berührungsschutzabdeckung universN 150x750mm geschlossen
85,30 € / Stück* -
US23A2Berührungsschutzabdeckung, universN, 300x750mm, 6x 12PLE
132,80 € / Stück* -
US13A2Berührungsschutzabdeckung, universN, 150x750mm, 3x 12PLE
88,70 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
58,60 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
40,00 € / Stück* -
US23A1Berührungsschutzabdeckung universN 300x750mm geschlossen
128,00 € / Stück* -
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossen
50,40 € / Stück* -
US21A1Berührungsschutzabdeckung universN 300x250mm geschlossen
39,90 € / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
34,90 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 Stück
13,50 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,89 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen6
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen18
-
Anzahl Reihen6
-
Anzahl Felder3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module216
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
Abmessungen
-
Höhe1003 mm
-
Breite853 mm
-
Tiefe125 mm
-
Einbauhöhe952 mm
-
Einbaubreite810 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten36
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU63A
-

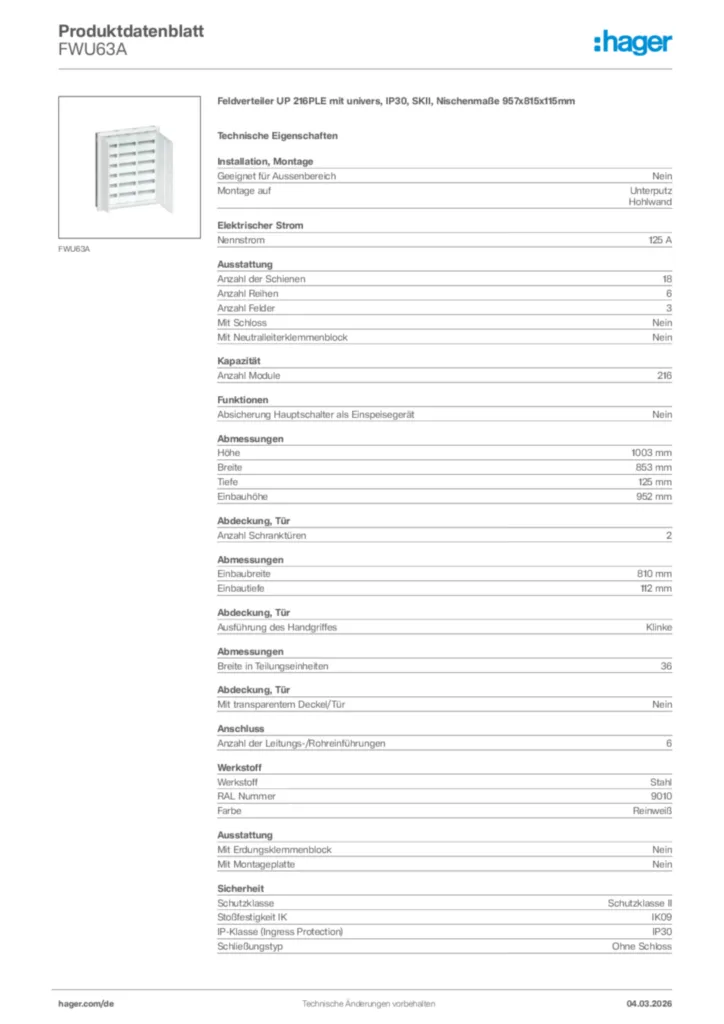

Produktdatenblatt
Hager Produktdatenblatt FWU63A
Feldverteiler UP 216PLE mit univers, IP30, SKII, Nischenmaße 957x815x115mm
PDF -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, Tür geschlossen_system
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, Tür geschlossen_system_nicht gehostet
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 €/ Stück * -
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 €/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 €/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 €/ Stück *
-
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 €/ Stück *
Ausschreibungstext
Feldverteiler UP 216PLE mit univers, IP30, SKII, Nischenmaße 957x815x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, ohne QuickConnect-Klemmblöcke. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zweitüriger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 18
Anzahl Reihen: 6
Anzahl Felder: 3
Anzahl Module: 216
Höhe: 1003 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU63A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, ohne QuickConnect-Klemmblöcke. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zweitüriger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 18
Anzahl Reihen: 6
Anzahl Felder: 3
Anzahl Module: 216
Höhe: 1003 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU63A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
