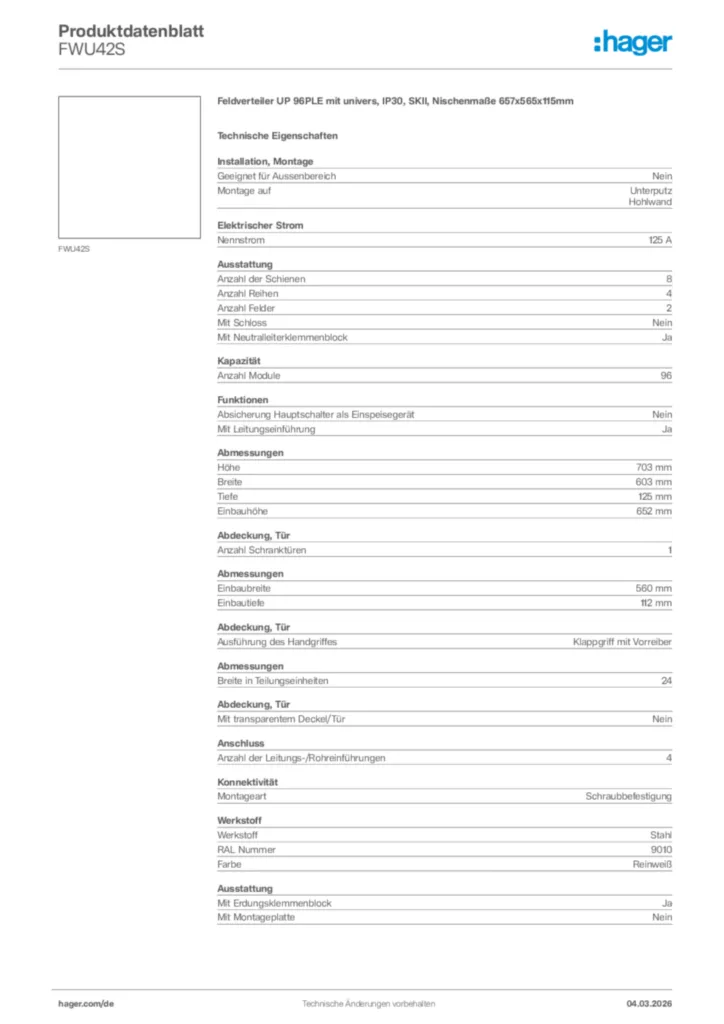

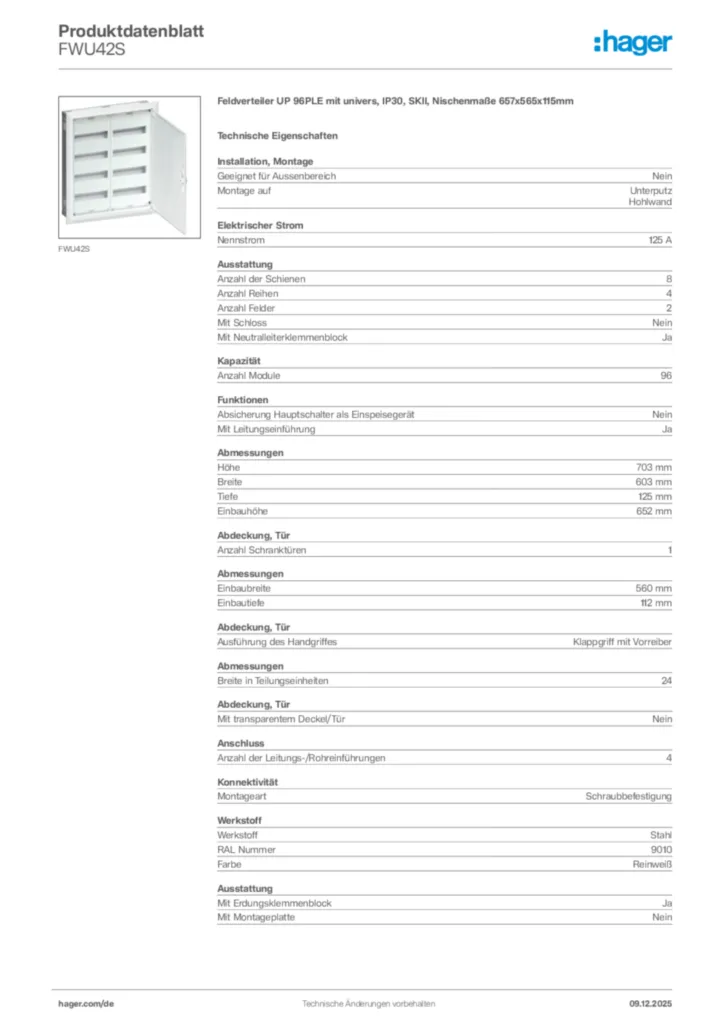

Feldverteiler Unterputz/Hohlwand 96PLE mit univers, IP30, SKII, 657x565x115mm FWU42S
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar
-
Einführungsflansch für Gehäuse 2 Produkte verfügbar
-
Berührungsschutzabdeckung 14 Produkte verfügbar
-
Tür/Bedienfeld 7 Produkte verfügbar
-
Ventilator für Gehäuse 1 Produkte verfügbar
-
Mehr sehen 67 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Anzahl der Leitungseinführungen4
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz, Hohlwand
-
Nennstrom125 A
-
Anzahl der Schienen8
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
-
Anzahl Module96
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
-
Höhe703 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe652 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
MontageartSchraubbefestigung
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
Schutzart IPIP30
-
SchließungstypOhne Schloss
-
Glühdrahttest850 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU42S
-
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Katalog
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Feldverteiler
Stand: 01.04.2022
PDF9,15 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,42 MBSerie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MBHandbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MBDeclaration
Konformitätserklärung International 2021-01-08
PDF289,50 kBDeclaration
Konformitätserklärung International 2022-08-29
PDF143,25 kBDeclaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Ausschreibungstext
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 8
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU42S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
