Nivellierbare Schwerlastkassette R12 für Revisionsöffnung mit Belagstiefe 25mm EKSR120BL25
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Vervollständigen Sie Ihr System
Technische Merkmale
-
Mit BodenbelagsaussparungJa
-
FormRund
-
Einbautiefe120 mm
-
Einbaudurchmesser306 mm
-
Höhe97 mm
-
Nivellierbereich120 - 216 mm
-
Nenngröße306 mm
-
Dicke Bodenbelagsaussparung25 mm
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe0
-
Maximale Belastung3 - 20 kN
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
-
BodenpflegeNass
-
WerkstoffEdelstahl
-
Geeignet für UnterflurkanalJa
-
Stoßfestigkeit IKIK10
-
Schutzart IP im ungenutzten ZustandIP54
-
Einbaugröße (Unterflursyteme)R12
-
HalogenfreiJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

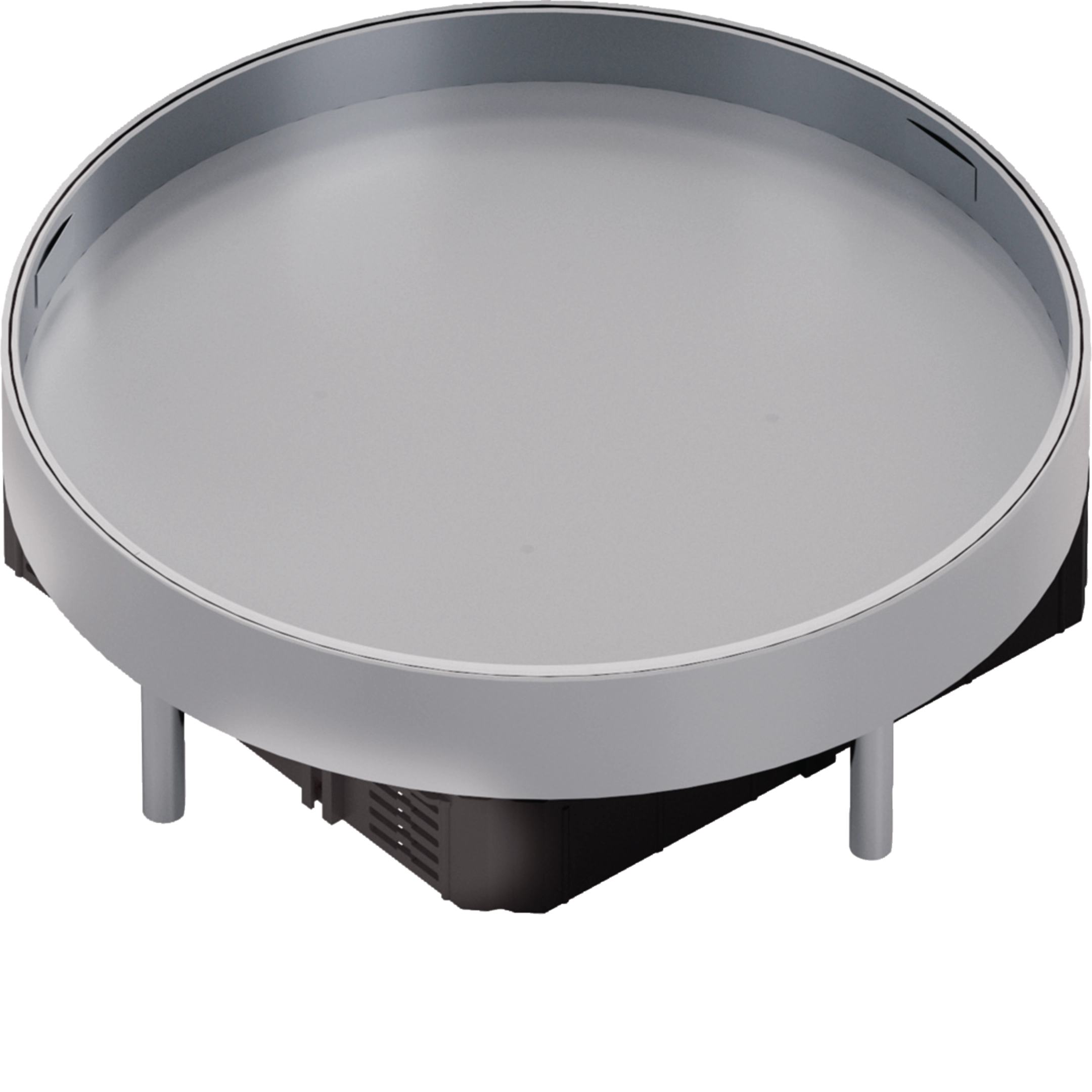

Produktbild EKSR120BL25
-
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten (2022-11)
Montageanleitung International 2022-12-01
PDF2,61 MB -
Technische Broschüre
News - Markteinführung April 2023
Technische Broschüre de-DE 2023-03-01
PDF17,68 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB -
DXF Dateien
DXF_Datei EKSR120BL25
DXF Dateien International 2023-01-18
DXF290,04 kB -
STEP Dateien
Step Model EKSR120BL25
STEP Dateien International 2022-10-25
STP823,19 kB -
With variables
TECHNICALDRAWINGEKSR120BL25
Product Drawing International 2023-01-19
PDF111,57 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URLOnline Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Tools de-DE 2023-09-14
URL -
How-to
Montage von Bodentanks für Schwerlasten + Nassreinigung
How-to de-DE 2023-11-16
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kBKonformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Ausschreibungstext
Nivellierbare Kassette für Revisionsöffnung bis 20 kN, rund, bestehend aus Kassettenrahmen, Blind-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 120 mm
Einbaudurchmesser: 306 mm
Höhe: 97 mm
Nivellierbereich: 120 - 216 mm
Nenngröße: 306 mm
Dicke Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): R12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Maximale Belastung: 3 - 20 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 0
Geeignet für Hohlbodenmontage: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Werkstoff: Edelstahl
Halogenfrei: Ja
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKSR120BL25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
