Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm EKSQ405TM
EAN
4012002245835
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
1.668,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Vervollständigen Sie Ihr System

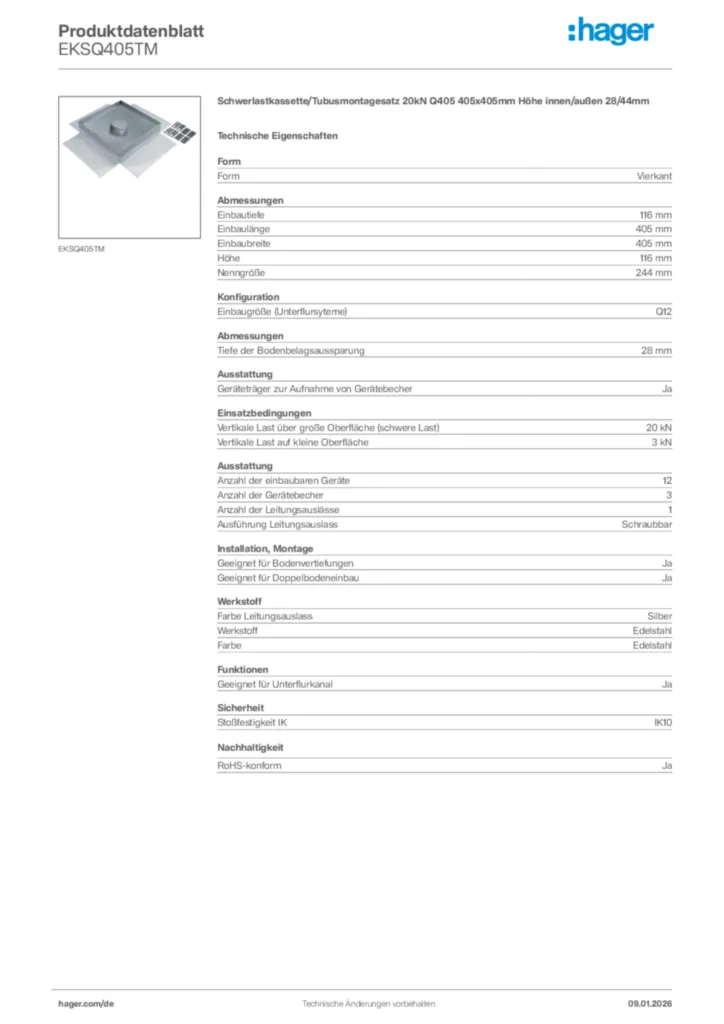

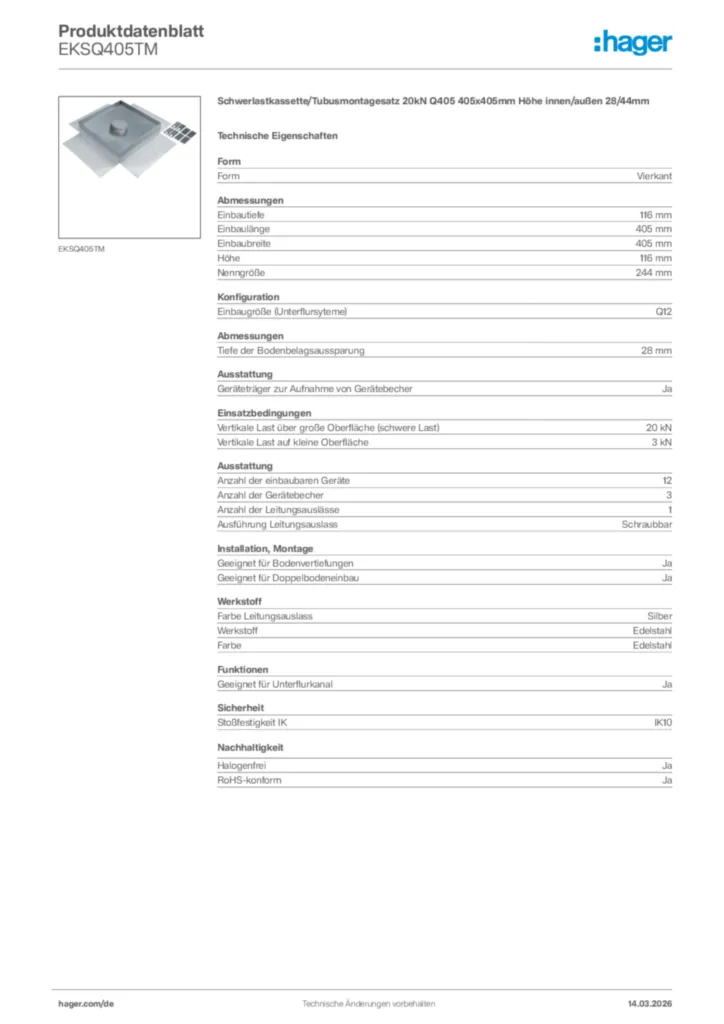

Technische Merkmale
Form
-
FormVierkant
Abmessungen
-
Einbautiefe116 mm
-
Einbaulänge405 mm
-
Einbaubreite405 mm
-
Höhe116 mm
-
Nenngröße244 mm
-
Tiefe der Bodenbelagsaussparung28 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassSchraubbar
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)20 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Werkstoff
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
-
FarbeEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKSQ405TM
-
Bedienungsanleitung
Montageanleitung für EKQ0xx, EKQ1xx, EKR0xx, EKR1xx, EKSQxx, EKSRxx - Schwerlastkassette (DE, Stand: 01.2017)
Bedienungsanleitung de-DE 2020-01-01
PDF38,45 kB
Montageanleitung für EKQxx, EKRxx, EKSxx, TULAxx, TUSSxx, VANRxx - Versorgungseinheiten Zubehör (DE, Stand: 03.2014)
Bedienungsanleitung de-DE 2014-03-06
PDF3,31 MB
Montageanleitung für EKSQ405BL - Schwerlastkassette/Tubusmontagesatz (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF664,30 kB
Montageanleitung für EKxx, UDMxx - Zubehör (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF676,78 kB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Schwerlastkassette EKSQ405
(16DE0111_14)
PDF315,95 kB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme, Belastungen
Technischer Anhang (Einzelprodukt) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Hinweis für den Bodenleger
Technischer Anhang (Einzelprodukt) de-DE 2022-09-22
PDF2,54 MB
Bodeninstallationssysteme, Schutzarten
Technischer Anhang (Einzelprodukt) de-DE 2024-02-08
PDF882,67 kB
Bodenistallationssysteme, Trittschalverhalten
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Floor installation systems, Information for the floor layer
Technischer Anhang (Einzelprodukt) en-GB 2023-06-16
PDF2,59 MB
Floor installation systems, Mechanical stress
Technischer Anhang (Einzelprodukt) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technischer Anhang (Einzelprodukt) en-GB 2024-02-08
PDF868,08 kB -
Handbuch
EINBAUEINHEITEN-BODENINSTALLATIONSSYSTEME_DE_HANDBUCH
EINBAUEINHEITEN-BODENINSTALLATIONSSYSTEME_DE_2024-12_HANDBUCH
PDF21,13 MB
Handbuch Bodeninstallationssysteme
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_2024-12_HANDBOOK
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,78 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDE04057011Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
2
BDE04059005Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
3
BDE04087011Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
4
BDE04089005Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
5
BDQ08057011Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrauPreis94,70 €/ Stück *
Ausschreibungstext
Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
Schwerlastkassette nach DIN EN 50085-1 und DIN EN 50085-2-2, Tragfähigkeit 20 kN, überfahrbar.
Form: Vierkant
Einbautiefe: 116 mm
Einbaulänge: 405 mm
Einbaubreite: 405 mm
Höhe: 116 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 28 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 20 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Schraubbar
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Farbe: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKSQ405TM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schwerlastkassette nach DIN EN 50085-1 und DIN EN 50085-2-2, Tragfähigkeit 20 kN, überfahrbar.
Form: Vierkant
Einbautiefe: 116 mm
Einbaulänge: 405 mm
Einbaubreite: 405 mm
Höhe: 116 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 28 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 20 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Schraubbar
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Farbe: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKSQ405TM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
