    • BRN65170A9016
    EAN
    4012740003452
    Marke
    Hager
    VPE
    1 Stück
    Preisgruppe
    T020
    • System BRN - Brüs­tungs­kanal mit Drei­kam­mer­system
    • Kanal­ein­bau­ver­teiler
    • Mehr sehen

    Brüstungskanal-Unterteil BRN65170 mit Ausschnitt für GKEV12, verkehrsweiß BRN65170A9016

    Preis
    72,00 €
    / Stück *
    72,00 €
    / Stück *
    Fachgroßhandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Brüstungskanal-Unterteil BRN65170 mit Ausschnitt für GKEV12, verkehrsweiß

    BRN65170A9016

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Downloads
    • Weitere Produkte
    • Ausschreibungstext
    Datenblatt

    Vervollständigen Sie Ihr System

    Unverzichtbares Zubehör

    Mehr sehen (13)
    Previous
    Previous
    BR08029016
    BR08029016
    Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
    9,50 €/ m
    Einer Liste hinzufügen
    Einer Liste hinzufügen
    GKEV12SET12
    GKEV12SET12
    Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
    812,80 €/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen
    GKEV12SET13
    GKEV12SET13
    Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
    812,80 €/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen
    GKEV12SET14
    GKEV12SET14
    Kleinverteiler für BR-Kanal bestückt mit 6x ADA510D, Winsta, C-Profil
    812,80 €/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Optionales Zubehör

    • Schnitt­ka­schie­rung 1 Produkte verfügbar
    • Kabel­rück­hal­te­klammer 2 Produkte verfügbar
    • Trenn­wand 1 Produkte verfügbar
    • Ends­tück 1 Produkte verfügbar

    Kompatible Produkte

    • Passend zu 15 Produkte verfügbar

    Zubehör verpflichtend

    • BR08029016

      Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
      9,50 €  / m*
    • GKEV12SET12

      Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET13

      Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET14

      Kleinverteiler für BR-Kanal bestückt mit 6x ADA510D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET17

      Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA513D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET18

      Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA510D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET19

      Kleinverteiler für BR-Kanal bestückt mit 3xADA513D + 3xADA510D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET22

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN116, Winsta, C-Profil
      565,80 €  / Stück*
    • GKEV12SET23

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN113, Winsta, C-Profil
      565,80 €  / Stück*
    • GKEV12SET24

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN110, Winsta, C-Profil
      565,80 €  / Stück*
    • GKEV12SET25

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 3xNBN116 + 3xNBN113, Winsta
      576,10 €  / Stück*
    • GKEV12WA01

      Kleinverteiler für Brüstungskanäle 12TE Wago Winsta C-Profil
      298,40 €  / Stück*
    • GKEV12WK01

      Kleinverteiler für Brüstungskanäle 12TE Kabelverschraubung C-Profil
      174,90 €  / Stück*

    Optionales Zubehör

    • Schnitt­ka­schie­rung
    • Kabel­rück­hal­te­klammer
    • Trenn­wand
    • Ends­tück
    • BR6517079016

      Schnittkaschierung zu BR/H/N/A/S 68x170mm OT 80mm aus Stahlblech verkehrsweiß
      15,80 €  / Stück*
    • BRKL

      Kabelrückhalteklammer Bolzen oder Trennwand Oberteil 80mm halogenfrei
      1,53 €  / Stück*
    • BRTB

      Kabelrückhalteklammerbolzen für BR-Kanäle mit C-Profil 4 Stück halogenfrei
      9,60 €  / Set*
    • BRHT

      Trennwand für Kanäle mit C-Profil Einbau halogenfrei
      12,70 €  / m*
    • BR6517069016

      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in verkehrsweiß
      13,50 €  / Stück*

    Passend zu

    • BRN6517019016

      Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß
      50,70 €  / m*
    • GKEV12SET12

      Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET13

      Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET14

      Kleinverteiler für BR-Kanal bestückt mit 6x ADA510D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET17

      Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA513D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET18

      Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA510D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET19

      Kleinverteiler für BR-Kanal bestückt mit 3xADA513D + 3xADA510D, Winsta, C-Profil
      812,80 €  / Stück*
    • GKEV12SET22

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN116, Winsta, C-Profil
      565,80 €  / Stück*
    • GKEV12SET23

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN113, Winsta, C-Profil
      565,80 €  / Stück*
    • GKEV12SET24

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN110, Winsta, C-Profil
      565,80 €  / Stück*
    • GKEV12SET25

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 3xNBN116 + 3xNBN113, Winsta
      576,10 €  / Stück*
    • GKEV12SET26

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 3xNBN116 + 3xNBN110, Winsta
      576,10 €  / Stück*
    • GKEV12SET27

      Kleinverteiler für BR-Kanal bestückt mit CDA625D + 3xNBN113 + 3xNBN110, Winsta
      576,10 €  / Stück*
    • GKEV12WA01

      Kleinverteiler für Brüstungskanäle 12TE Wago Winsta C-Profil
      298,40 €  / Stück*
    • GKEV12WK01

      Kleinverteiler für Brüstungskanäle 12TE Kabelverschraubung C-Profil
      174,90 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      170 mm
    • Länge
      990 mm
    • Lichter innerer Quer­schnitt
      9130 - 9130 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      6
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      38
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, CEE, Ecoline, EIB, Auto­ma­ten­einbau
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Poly­vi­nyl­chlorid (PVC)
    • Ober­fläche
      Unbe­han­delt
    • Farbe
      Verkehrs­weiß
    • RAL Nummer
      9016
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK07
    • IP-Klasse (Ingress Protec­tion)
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 60 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Vormon­tierte Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      Ja
    • Anzahl Kabel­klammer pro Meter
      0
    • Anzahl der Trenn­wände
      0
    • Mit Schutz­folie
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    REACH declaration BRN65170A9016
    PDF
    RoHS Report BRN65170A9016
    PDF
    PEP Dokument en-GB 2025-12-18
    PDF
    545,71 kB

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

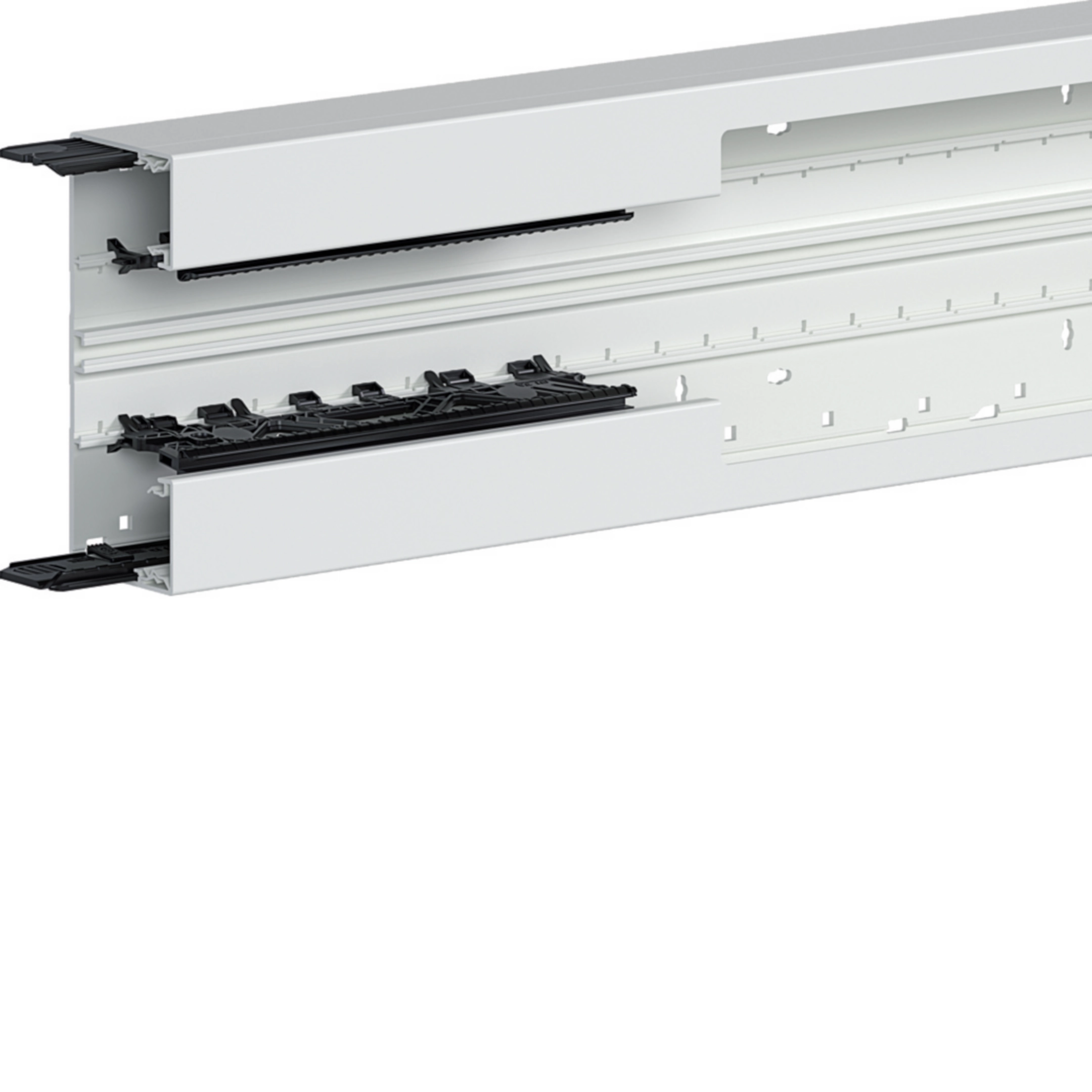

      Bild BRN65170A9016 | Hager Deutschland

      Produktbild BRN65170A9016

    • Produktdatenblatt

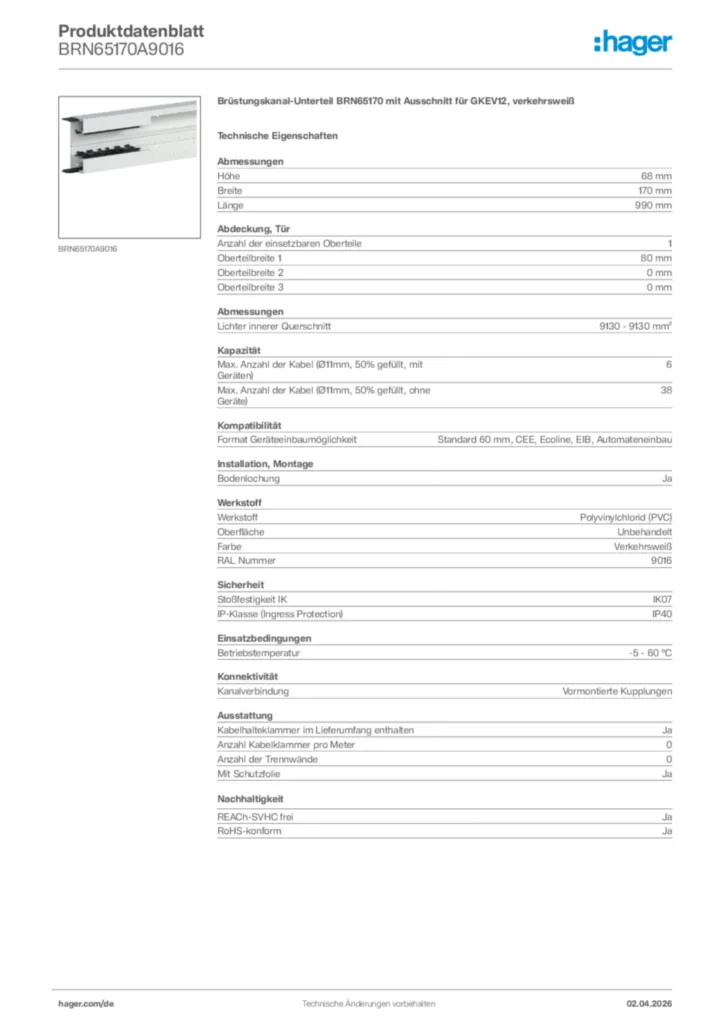

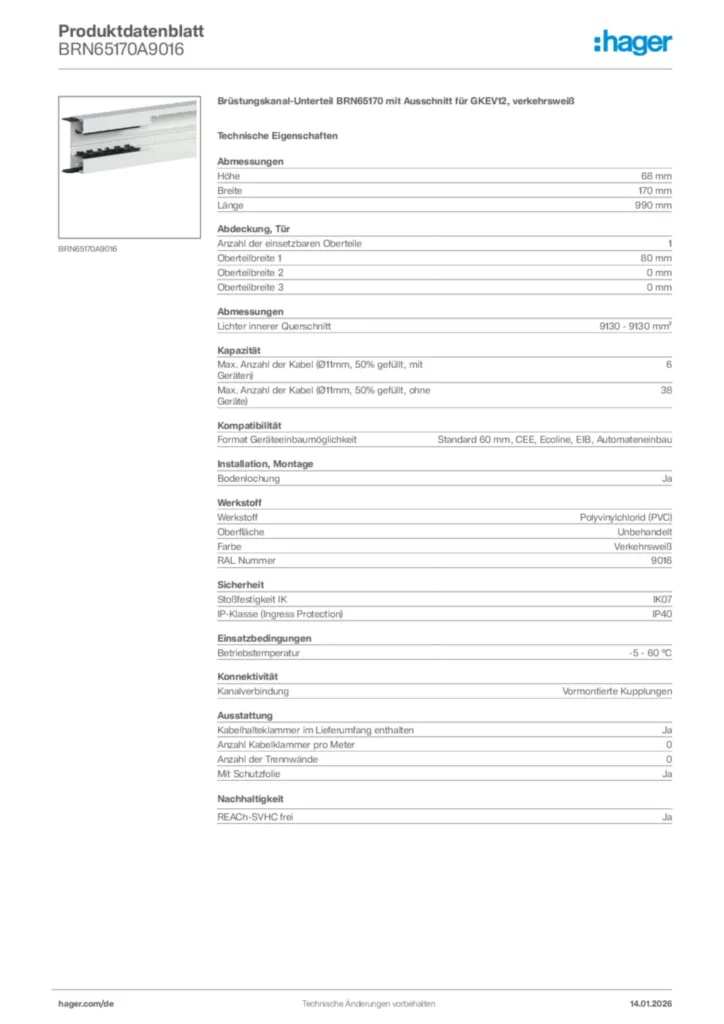

      Bild Hager Produktdatenblatt BRN65170A9016 | Hager Deutschland

      Hager Produktdatenblatt BRN65170A9016

      Brüstungskanal-Unterteil BRN65170 mit Ausschnitt für GKEV12, verkehrsweiß

      PDF

    • Montageanleitung

      Bild Montageanleitung de-DE 2025-11-25 | Hager Deutschland

      Montageanleitung de-DE 2025-11-25

      PDF
      10,64 MB

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Deutschland

      EU Declaration of Conformity

      Konformitätserklärung en-GB 2025-10-30

      PDF
      275,25 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen

    Weitere Produkte zu diesem System

      5
    • 1
      GKEV03SET12 - Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ADA516D, Winsta, Frontrastend
      GKEV03SET12
      Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ADA516D, Winsta, Frontrastend
      Preis
      146,10 €
      / Stück *
      146,10 €
      / Stück *
    • 2
      GKEV03SET13 - Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ADA513D, Winsta, Frontrastend
      GKEV03SET13
      Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ADA513D, Winsta, Frontrastend
      Preis
      146,10 €
      / Stück *
      146,10 €
      / Stück *
    • 3
      GKEV03SET14 - Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ADA510D, Winsta, Frontrastend
      GKEV03SET14
      Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ADA510D, Winsta, Frontrastend
      Preis
      146,10 €
      / Stück *
      146,10 €
      / Stück *
    • 4
      GKEV03SET22 - Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ARF516D, Winsta, Frontrastend
      GKEV03SET22
      Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ARF516D, Winsta, Frontrastend
      Preis
      329,20 €
      / Stück *
      329,20 €
      / Stück *
    • 5
      GKEV03SET23 - Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ARF516D, Winsta, Frontrastend
      GKEV03SET23
      Kleinverteiler für BR-Kanal OT80 bestückt mit 1x ARF516D, Winsta, Frontrastend
      Preis
      329,20 €
      / Stück *
      329,20 €
      / Stück *

    Ausschreibungstext

    Brüstungskanal-Unterteil BRN65170 mit Ausschnitt für GKEV12, verkehrsweiß

    Brüstungskanalunterteil mit Oberteilbreite 80mm zur Aufnahme eines Kleinverteilers für Brüstungskanäle mit 12 Platzeinheiten.

    Zur Verwendung mit Blende für Kleinverteiler für Brüstungskanäle mit 12 Platzeinheiten.

    Höhe: 68 mm
    Breite: 170 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 3
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 45 mm
    Oberteilbreite 3: 45 mm
    Lichter innerer Querschnitt: 9130 - 9130 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 22
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 38
    Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
    Bodenlochung: Ja
    Werkstoff: Polyvinylchlorid (PVC)
    Oberfläche: Unbehandelt
    Farbe: Verkehrsweiß
    RAL Nummer: 9016
    Stoßfestigkeit IK: IK07
    IP-Klasse (Ingress Protection): IP30
    Kanalverbindung: Vormontierte Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Ja
    Anzahl Kabelklammer pro Meter: 0

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert!
    Exportieren
    *Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.

    Produkt­ka­talog

    • Zählerplatzsysteme
    • Verteilersysteme
    • Schal­t- und Schutz­ge­rä­te
    • Reihen­ein­bau­ge­rä­te
    • Ener­gie­ma­na­ge­ment
    • Ladestationen
    • Lei­tungs­füh­rungs­sys­te­me
    • Raum­an­schluss­sys­te­me
    • Schalt­er­pro­gram­me - De­sign
    • Schalt­er­pro­gram­me - Funk­ti­on
    • Be­we­gungs- und Prä­senz­mel­der
    • Si­cherheits­tech­nik
      • Ge­bäu­de­sys­tem­tech­nik KNX
    • Tür­kom­mu­ni­ka­ti­on

    Support

    • Kontakt
    • Downloads
    • Apps und Software
    • Konfiguratoren und Bestellhilfen
    • Mediathek

    Unternehmen

    • Über uns
    • Nachhaltigkeit
    • Messen und Events
    • Presse
    • Newsletter

    Wer sind wir?

    • Drei Marken, ein Ziel: Hager stellt Lösungen und Dienstleistungen für Elektroinstallationen bereit, die das gesamte Spektrum im Wohn- und Zweckbau abdecken.

    Folgen Sie uns

    • Impressum
    • Datenschutz
    • Richtlinie zur Offenlegung von Schwachstellen
    • Barrierefreiheit: teilweise konform

    Hager Vertriebsgesellschaft mbH & Co. KG
