  • Home
  • Katalog
  • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme
  • Brüs­tungs­ka­nalsys­teme
  • System BR - Brüs­tungs­kanal
  • BRA65170ABELN
  • System BR - Brüs­tungs­kanal

Brüstungskanal-Unterteil BRA65170B mit Ausschnitt für GKEV12, aluminium BRA65170ABELN

EAN
4012740003650
Marke
Hager
VPE
1 Stück
Preisgruppe
T020
Preis
181,10 €
/ Stück *
181,10 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Brüstungskanal-Unterteil BRA65170B mit Ausschnitt für GKEV12, aluminium

BRA65170ABELN

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (14)
Previous
Previous
BRAX9
BRAX9
Kupplungspaar elektrisch/mechanisch zu allen Brüstungskanälen BRA aus Stahlblech
11,30 €/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
BRA1202ELN
BRA1202ELN
Brüstungskanal-Oberteil zu BRA Breite 120mm aus Aluminium natureloxiert
37,00 €/ m
Einer Liste hinzufügen
Einer Liste hinzufügen
GKEV12SET12
GKEV12SET12
Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
812,80 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen
GKEV12SET13
GKEV12SET13
Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
812,80 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Kabel­rück­hal­te­klammer 2 Produkte verfügbar
  • Trenn­wand 1 Produkte verfügbar
  • Schnitt­ka­schie­rung 1 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar

Kompatible Produkte

  • Passend zu 1 Produkte verfügbar

Zubehör verpflichtend

  • BRAX9

    Kupplungspaar elektrisch/mechanisch zu allen Brüstungskanälen BRA aus Stahlblech
    11,30 €  / Set*
  • BRA1202ELN

    Brüstungskanal-Oberteil zu BRA Breite 120mm aus Aluminium natureloxiert
    37,00 €  / m*
  • GKEV12SET12

    Kleinverteiler für BR-Kanal bestückt mit 6x ADA516D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET13

    Kleinverteiler für BR-Kanal bestückt mit 6x ADA513D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET14

    Kleinverteiler für BR-Kanal bestückt mit 6x ADA510D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET17

    Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA513D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET18

    Kleinverteiler für BR-Kanal bestückt mit 3xADA516D + 3xADA510D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET19

    Kleinverteiler für BR-Kanal bestückt mit 3xADA513D + 3xADA510D, Winsta, C-Profil
    812,80 €  / Stück*
  • GKEV12SET22

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN116, Winsta, C-Profil
    565,80 €  / Stück*
  • GKEV12SET23

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN113, Winsta, C-Profil
    565,80 €  / Stück*
  • GKEV12SET24

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 6xNBN110, Winsta, C-Profil
    565,80 €  / Stück*
  • GKEV12SET25

    Kleinverteiler für BR-Kanal bestückt mit CDA625D + 3xNBN116 + 3xNBN113, Winsta
    576,10 €  / Stück*
  • GKEV12WA01

    Kleinverteiler für Brüstungskanäle 12TE Wago Winsta C-Profil
    298,40 €  / Stück*
  • GKEV12WK01

    Kleinverteiler für Brüstungskanäle 12TE Kabelverschraubung C-Profil
    174,90 €  / Stück*

Optionales Zubehör

  • Kabel­rück­hal­te­klammer
  • Trenn­wand
  • Schnitt­ka­schie­rung
  • Ends­tück
  • BRKL

    Kabelrückhalteklammer Bolzen oder Trennwand Oberteil 80mm halogenfrei
    1,53 €  / Stück*
  • BRTB

    Kabelrückhalteklammerbolzen für BR-Kanäle mit C-Profil 4 Stück halogenfrei
    9,60 €  / Set*
  • BRHT

    Trennwand für Kanäle mit C-Profil Einbau halogenfrei
    12,70 €  / m*
  • BRA651707BLAN

    Schnittkaschierung zu BRA 68x170mm Oberteil 120mm aus Stahlblech lackiert alu
    18,10 €  / Stück*
  • BRA651706BLAN

    Endstück schnittkaschierend zu BRA 68x170mm Oberteil 120mm hfr lackiert alu
    28,40 €  / Stück*

Passend zu

  • BRA651701BELN

    Brüstungskanal-Unterteil C-Profil BRA 68x170mm Oberteil 120mm aus Alu eloxiert
    109,90 €  / m*

Technische Merkmale

Abmes­sungen
  • Höhe
    68 mm
  • Breite
    170 mm
  • Länge
    990 mm
  • Lichter innerer Quer­schnitt
    10000 - 10000 mm²
Abde­ckung, Tür
  • Anzahl der einsetz­baren Ober­teile
    1
  • Ober­teil­breite 1
    120 mm
  • Ober­teil­breite 2
    0
  • Ober­teil­breite 3
    0
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
    8
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    42
Kompa­ti­bi­lität
  • Format Gerä­te­ein­bau­mög­lich­keit
    Stan­dard 60 mm, CEE, Ecoline, EIB, Auto­ma­ten­einbau
Instal­la­tion, Montage
  • Boden­lo­chung
    Ja
Werk­stoff
  • Werk­stoff
    Alumi­nium
  • Ober­fläche
    Eloxiert
  • Farbe
    Alumi­nium
  • RAL Nummer
    9006
Sicherheit
  • Stoß­fes­tig­keit IK
    IK08
  • IP-Klasse (Ingress Protec­tion)
    IP40
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -5 - 90 °C
Konnek­ti­vität
  • Kana­l­ver­bin­dung
    Extra Kupp­lungen
Ausstat­tung
  • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
    Nein
  • Anzahl Kabel­klammer pro Meter
    0
  • Anzahl der Trenn­wände
    0
  • Mit Schutz­folie
    Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration BRA65170ABELN
PDF
Hager RoHS Report BRA65170ABELN
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

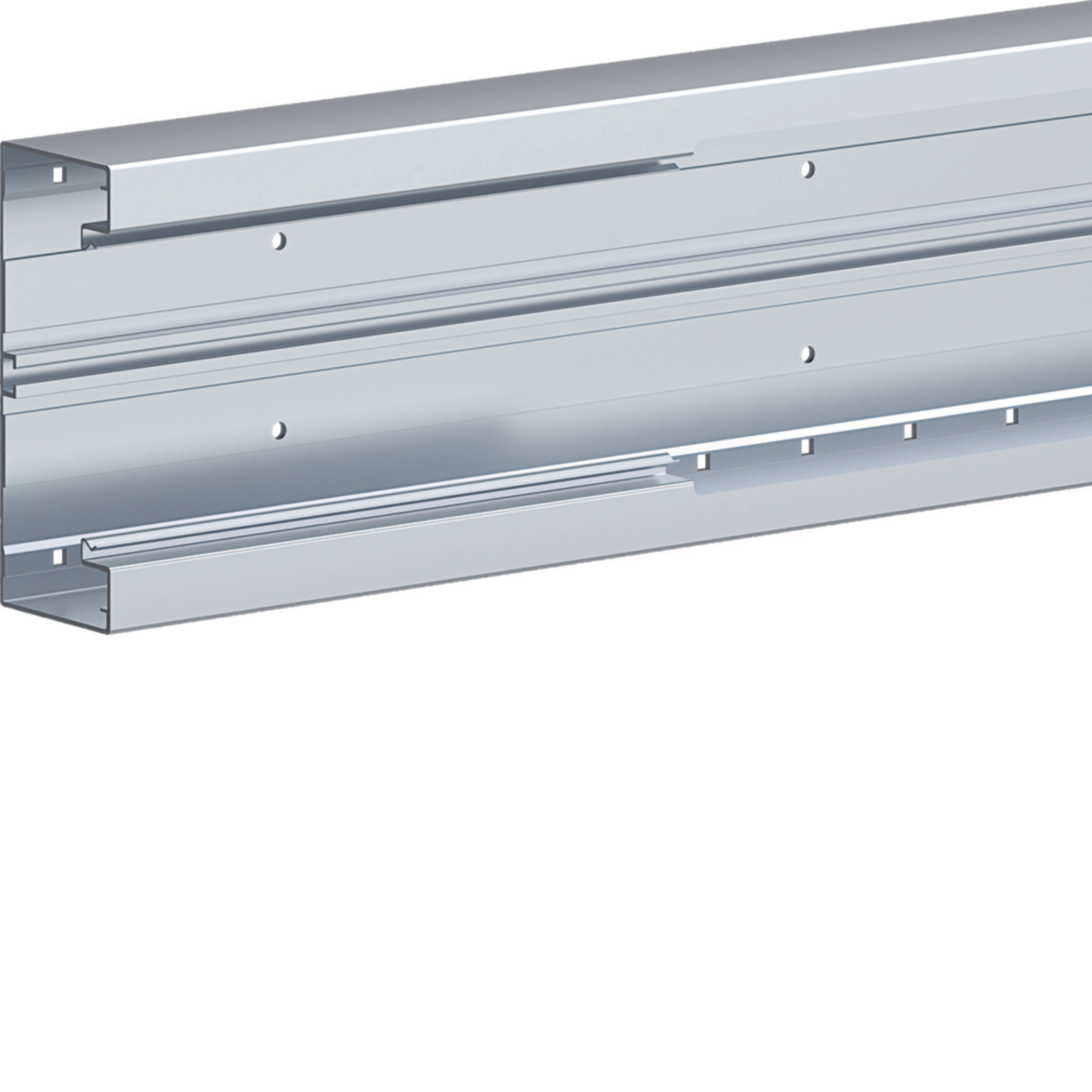

    Bild BRA65170ABELN | Hager Deutschland

    Produktbild BRA65170ABELN

  • Produktdatenblatt

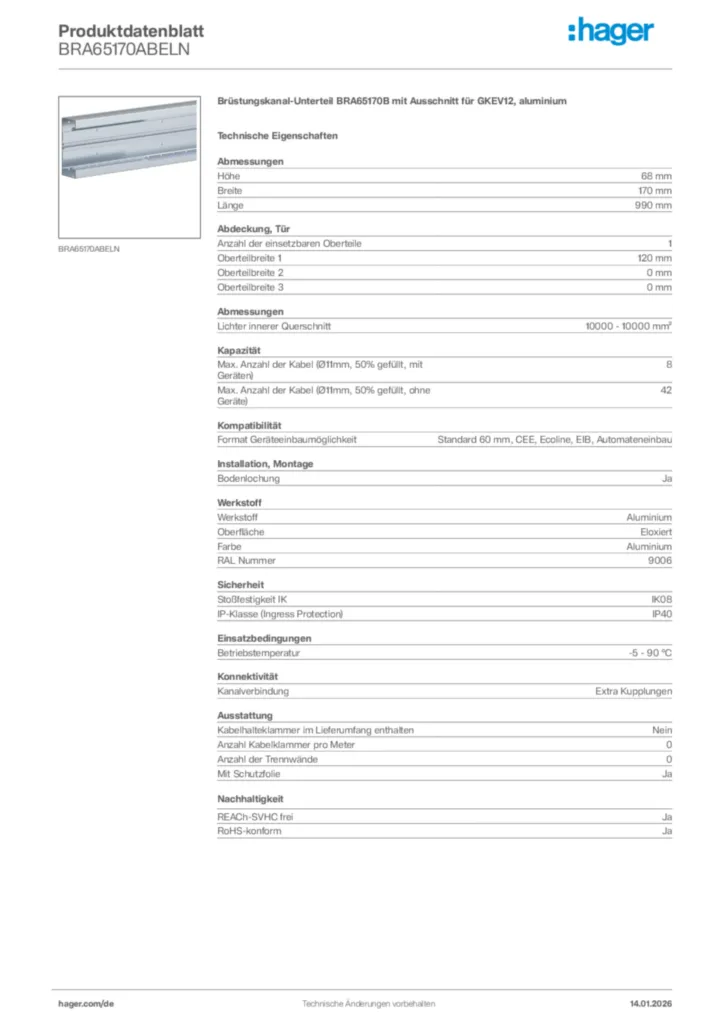

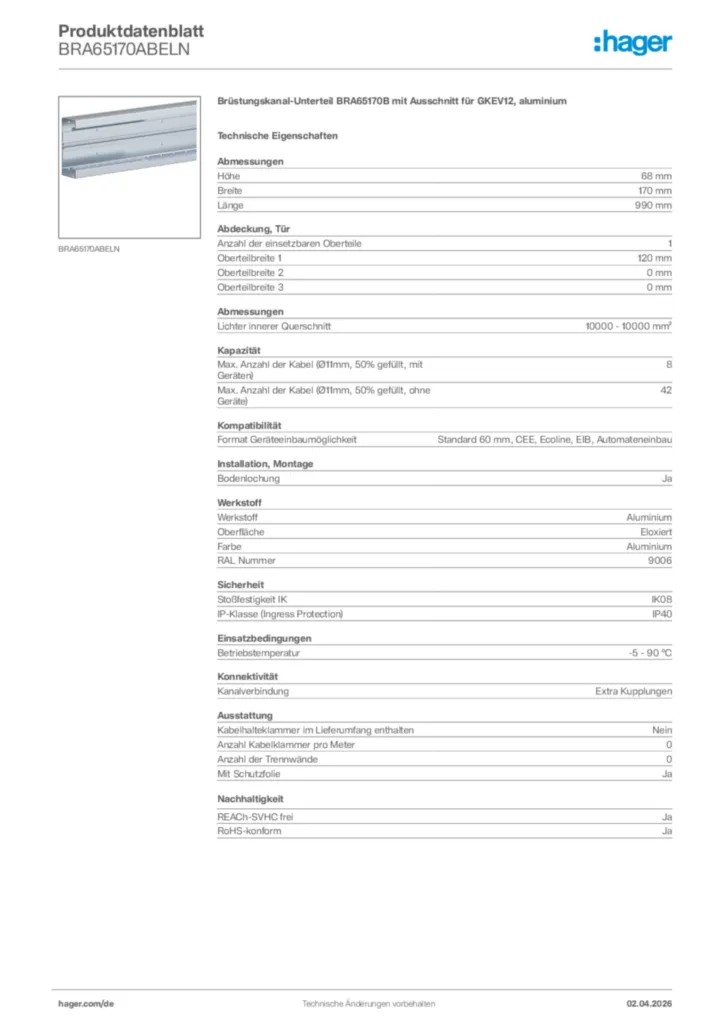

    Bild Hager Produktdatenblatt BRA65170ABELN | Hager Deutschland

    Hager Produktdatenblatt BRA65170ABELN

    Brüstungskanal-Unterteil BRA65170B mit Ausschnitt für GKEV12, aluminium

    PDF

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB 2025-10-30

    PDF
    275,25 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80 mm aus Stahlblech verzinkt
    BRS0802VERZ
    Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
    Preis
    16,30 €
    / m *
    16,30 €
    / m *
  • 2
    BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
    BR652106D9011
    Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
    Preis
    33,20 €
    / Stück *
    33,20 €
    / Stück *
  • 3
    BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
    BR6517069011
    Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
    Preis
    17,90 €
    / Stück *
    17,90 €
    / Stück *
  • 4
    BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
    BR6513069011
    Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
    Preis
    17,30 €
    / Stück *
    17,30 €
    / Stück *
  • 5
    BR6510069011 - Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarz
    BR6510069011
    Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarz
    Preis
    17,00 €
    / Stück *
    17,00 €
    / Stück *

Ausschreibungstext

Brüstungskanal-Unterteil BRA65170B mit Ausschnitt für GKEV12, aluminium

Brüstungskanalunterteil mit Oberteilbreite 120mm zur Aufnahme eines Kleinverteilers für Brüstungskanäle mit 12 Platzeinheiten.

Zur Verwendung mit Blende für Kleinverteiler für Brüstungskanäle mit 12 Platzeinheiten.

Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10000 - 10000 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 23
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
