Brüstungskanal-Unterteil PVC Profil Geräteeinbau BRN 68x170mm, verkehrsweiß BRN6517019016
Das Brüstungskanal-Unterteil BRN 68x170mm aus PVC in Verkehrsweiß ist speziell für den Geräteeinbau konzipiert. Es bietet eine robuste Basis für die Installation von Elektrokomponenten entlang von Wänden. Die Abmessungen unterstützen eine flexible Anordnung von Geräten. Das Material PVC gewährleistet Langlebigkeit und einfache Reinigung. Ideal für Büroumgebungen und andere gewerbliche Anwendungen, wo eine unauffällige, integrierte Elektroinstallation gefragt ist.
EAN
4012740008099
Marke
Hager
VPE
8 m
Preisgruppe
T014
Preis
50,70 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BR08029016
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
9,50 €/ m
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Schnittkaschierung 1 Produkte verfügbar -
Wandanschlussblende 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar -
Trennwand 3 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt9130 - 9130 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile3
-
Oberteilbreite 180 mm
-
Oberteilbreite 245 mm
-
Oberteilbreite 345 mm
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)22
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)38
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRN6517019016
-

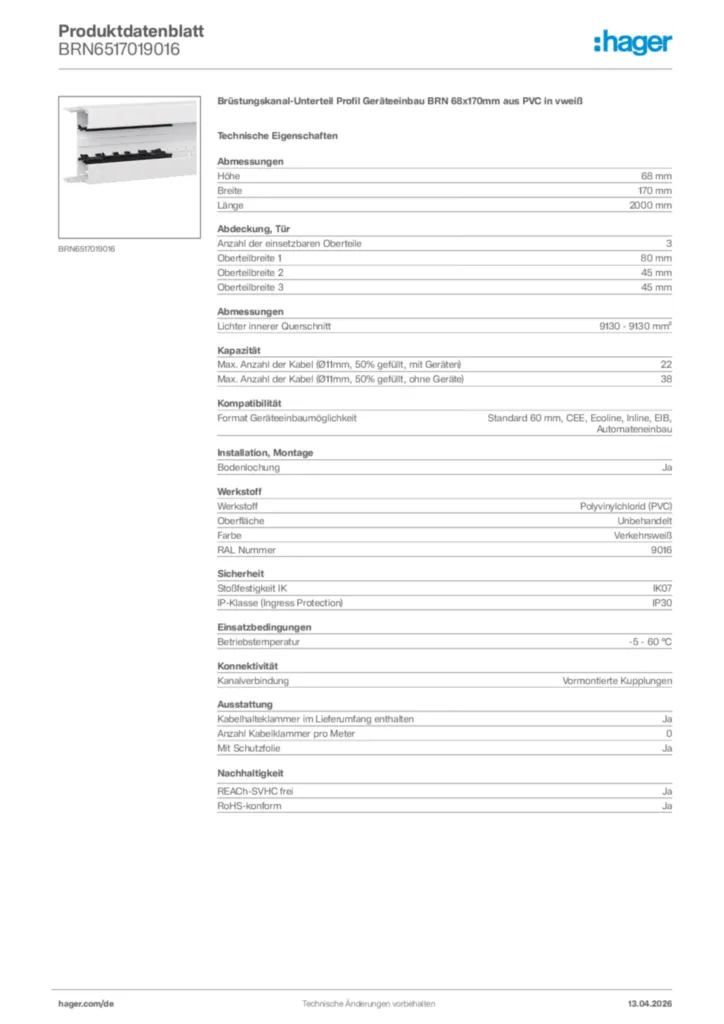

Produktdatenblatt
Hager Produktdatenblatt BRN6517019016
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß
PDF -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
21AT0003MC_Produktinformation_BRN65_2021_04_WEB
Produktinformation Brüstungskanal tehalit.BRN65
PDF2,81 MB
Neue Flexibilität:
Der BRN65 (20DE0020_05)
PDF112,62 kB
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei brn651701
DXF Dateien International 2023-02-02
DXF369,15 kB -
STEP Dateien
Step Model brn651701
STEP Dateien International 2023-02-02
STP2,73 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brn651701
Produkt Zeichnung International 2023-02-02
PDF68,66 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
EU-Konformitätserklärung für BRN65
Konformitätserklärung International 2020-01-29
PDF54,01 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRHTTrennwand für Kanäle mit C-Profil Einbau halogenfreiPreis12,70 €/ m * -
2
M1043Trennwand für BR/N/A/S-Kanalsystem mit C-Profil aus PVCPreis7,00 €/ m *
-
3
BR6513079011Schnittkaschierung zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlbl. in graphitschwarzPreis18,50 €/ Stück * -
4
BR651703H9011Außeneck einstellbar zu BR/H/N/A/S 68x170mm Oberteil 80mm hfr graphitschwarzPreis44,50 €/ Stück * -
5
BR65210W9016Wandanschlussblende zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech vweißPreis40,40 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 45 mm
Oberteilbreite 3: 45 mm
Lichter innerer Querschnitt: 9130 - 9130 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 22
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 38
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6517019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 45 mm
Oberteilbreite 3: 45 mm
Lichter innerer Querschnitt: 9130 - 9130 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 22
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 38
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6517019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
