Brüstungskanal-Unterteil BRN, 68x210x2000mm, Oberteil 80mm, Verkehrsweiß BRN6521019016
Das Brüstungskanal-Unterteil mit Dreikammersystem in Verkehrsweiß, 68x170x2000 mm, ist ein Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Es bietet Platz zur Verlegung von 31 bis 47 Kabeln und es lassen sich 3 Oberteile einsetzen (80 mm, 65 mm, 65 mm). Es ist die perfekte Wahl für jeden Elektroprofi. Mit setzen Sie auf Qualität und Sicherheit in allen Bereichen Ihrer Elektroinstallation.
EAN
4012740008112
Marke
Hager
VPE
6 m
Preisgruppe
T014
Preis
72,30 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BR08029016
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
9,40 €/ m
Optionales Zubehör
-
Endstück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar -
Schnittkaschierung 1 Produkte verfügbar -
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
BRHTTrennwand für Kanäle mit C-Profil Einbau halogenfrei
12,50 € / m* -
L6477VERZTrennwand für Kanäle mit C-Profil Einbau zu BR/A/H aus Stahlblech
19,00 € / m* -
M1043Trennwand für BR/N/A/S-Kanalsystem mit C-Profil aus PVC
6,90 € / m* -
M1257Trennwand 2-fach für Brüstungskanäle mit C-Profil Einbau aus PVC
-
L5804Schallbarriere mit Zöpfe
42,80 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite210 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt11300 - 11300 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile3
-
Oberteilbreite 180 mm
-
Oberteilbreite 265 mm
-
Oberteilbreite 365 mm
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)31
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)47
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität.
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

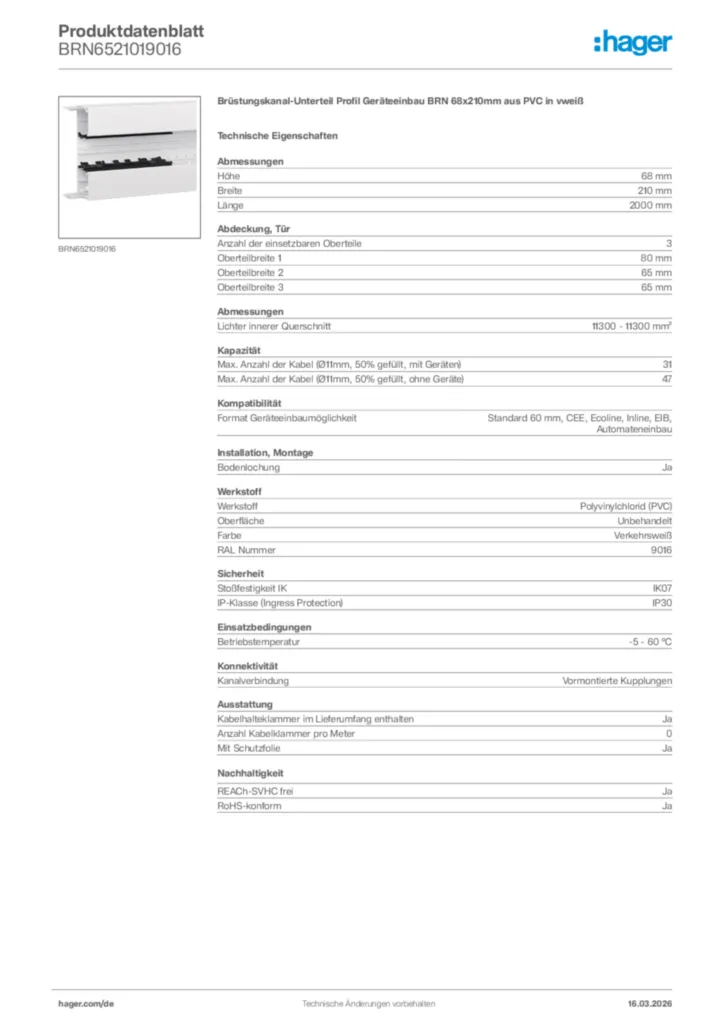

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRN6521019016
-
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9,31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-family
Brüstungskanäle und GeräteeinbauBestellhilfe (24DE0050)
PDF5,38 MB -
Produktinformation
21AT0003MC_Produktinformation_BRN65_2021_04_WEB
Produktinformation Brüstungskanal tehalit.BRN65
PDF2,81 MB
Neue Flexibilität:
Der BRN65 (20DE0020_05)
PDF112,62 kB
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.BRN | BR
Stand: 01.04.2022
PDF195,14 kB -
Tool
Tool en-GB 2024-07-26
MSI36,37 MB -
DXF Dateien
DXF_Datei brn652101
DXF Dateien International 2023-02-02
DXF371,43 kB -
STEP Dateien
Step Model brn652101
STEP Dateien International 2023-02-02
STP2,75 MB -
Product Drawing
ProductTechnicalDrawing_brn652101
Product Drawing International 2023-02-02
PDF68,88 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
EU-Konformitätserklärung für BRN65
Konformitätserklärung International 2020-01-29
PDF54,01 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRN6513019011Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in grschwarz48,80 €/ m * -
2
BRN6513019016Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in vweiß37,40 €/ m * -
3
BRN6517019011Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in grschwarz64,70 €/ m * -
4
BRN6517019016Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweiß49,90 €/ m * -
5
BRN6521019011Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in grschwarz94,00 €/ m *
Ausschreibungstext
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in vweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 65 mm
Oberteilbreite 3: 65 mm
Lichter innerer Querschnitt: 11300 - 11300 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 31
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 47
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Kanalverbindung: Vormontierte Kupplungen
Mit Kabelhalteklammer: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6521019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 65 mm
Oberteilbreite 3: 65 mm
Lichter innerer Querschnitt: 11300 - 11300 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 31
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 47
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Kanalverbindung: Vormontierte Kupplungen
Mit Kabelhalteklammer: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6521019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
