Hager

BR08029016

Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
Best-Nr.
BR08029016
EAN-Nr.
4012740013765
VPE
16 m
Preisgruppe
T034
Preis
7,10 € / m *

Technische Merkmale

  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016
  • OT-Breite
    • 80 mm
  • Länge
    • 2000 mm
  • Mit Schutzfolie
    • ja
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Zulassungen
    • VDE

Downloads

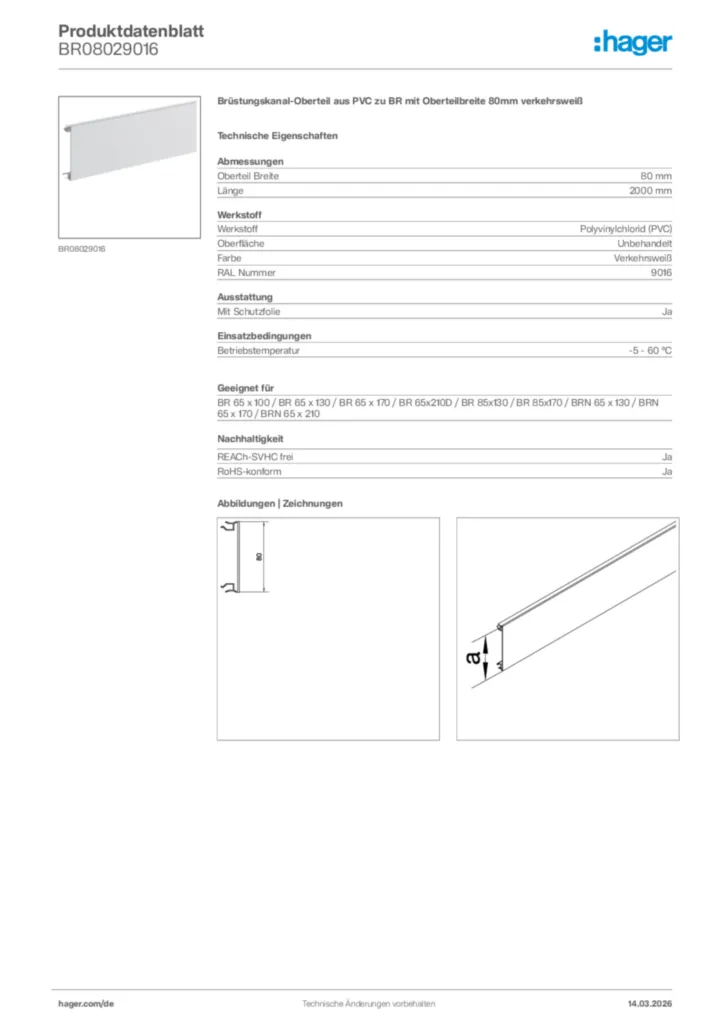

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BR08029016

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP)

    PDF
    252 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Videos

  • Die BR-Family. Jeder stark. Zusammen unschlagbar.

    URL
  • Produktinformationen

  • Produktinformation Hager - Neue Flexibilität:

    Der BRN65 (20DE0020_05)

    PDF
    112 KB
  • Kataloge

  • BR-Family Brüstungskanäle und Geräteeinbau

    Bestellhilfe August 2021 (21DE0063)

    PDF
    4 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.BRN | BR

    Stand: 01.01.2020

    PDF
    163 KB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Brüstungskanal BRN
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung, Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.

Brüstungskanal-System bestehend aus folgenden Systemkomponenten: Kanalunterteil, Seitenoberteile, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen zur einfachen und passgenauen Kanalverbindung. Kanalunterteil für C-Profil und frontrastenden werkzeuglosen Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installationskanal-System Brüstungskanal BR
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/100/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen zur einfachen und passgenauen Kanalverbindung. Kanalunterteil mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm verkehrsweiß
Kanaloberteil aus Kunststoff, aufrastbar, innenliegend, Oberteilbreite 80 mm, zum Elektro-Installationskanal-System Brüstungskanal nach DIN EN 50085-1 als Geräteeinbaukanal.
  • Farbe :verkehrsweiß
  • RAL Farbnummer :9016
  • OT-Breite :80 mm
  • Länge :2000 mm
  • Mit Schutzfolie :ja
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : BR08029016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
