Inneneck einstellbar zu BR/H/N/A/S 68x170 mm Oberteil 80 mm hfr verkehrsweiß BR651704H9016
Das einstellbare Inneneck für Geräteeinbaukanäle der Serie BR/H/N/A/S mit den Maßen 68x170mm passend zu einem 80mm hohen Oberteil in verkehrsweiß ermöglicht eine flexible Installation in Innenecken. Es unterstützt die effiziente Kabelführung und Geräteintegration in Brüstungskanalsystemen. Die winkelverstellbare Hauben-Form gewährleistet eine präzise Anpassung an unterschiedliche Winkel, was die Montage vereinfacht und eine nahtlose Integration in bestehende Kanalstrukturen ermöglicht.
EAN
4012740989060
Marke
Hager
VPE
1 Stück
Preisgruppe
T040
Passende Tools
Preis
45,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Maß a143 mm
Zubehör
-
FormteilausführungHaubenformteil
Konfiguration
-
SchnittkaschierendJa
Einstellungen
-
Winkelbereich85 - 95
Installation, Montage
-
BodenlochungNein
Werkstoff
-
WerkstoffPC-ABS
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
Ausstattung
-
Mit SchutzfolieNein
-
Zugehörige SerienBR 65 x 170, BRA 65x170, BRH 65x170, BRN 65 x 170, BRS 65 x 170
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

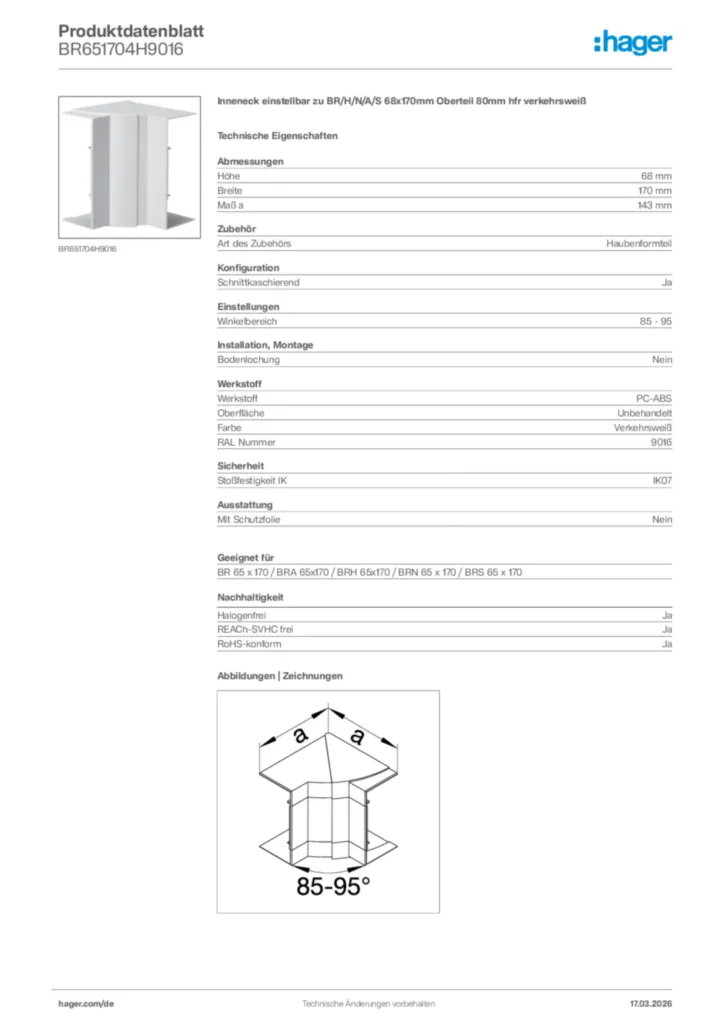

Produktbild BR651704H9016
-
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9,31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-family
Brüstungskanäle und GeräteeinbauBestellhilfe (24DE0050)
PDF5,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.BRA
Stand: 01.04.2022
PDF88,46 kB
Technischer Anhang - tehalit.BRH
Stand: 01.04.2022
PDF55,97 kB
Technischer Anhang - tehalit.BRN | BR
Stand: 01.04.2022
PDF195,14 kB
Technischer Anhang - tehalit.BRS | BKIS
Stand: 01.04.2022
PDF662,60 kB -
Tool
Tool en-GB 2024-07-26
MSI36,37 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)
Konformitätserklärung International 2017-04-19
PDF105,82 kB
Konformitätserklärung International 2023-08-25
PDF80,78 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BR6510019016Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweißPreis23,50 €/ m * -
2
BR6510017035Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrauPreis23,50 €/ m * -
3
BR6510019011Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarzPreis30,60 €/ m * -
4
BR6513019016Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweißPreis31,30 €/ m * -
5
BR6513017035Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrauPreis31,30 €/ m *
Ausschreibungstext
Inneneck einstellbar zu BR/H/N/A/S 68x170mm Oberteil 80mm hfr verkehrsweiß
Inneneck, winkelverstellbar, als Hauben-Formteil zu Brüstungskanal.
Maß a: 143 mm
Formteilausführung: Haubenformteil
Schnittkaschierend: Ja
Winkelbereich: 85 - 95
Bodenlochung: Nein
Werkstoff: PC-ABS
Oberfläche: Unbehandelt
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Fabrikat : Hager oder gleichwertig
Artikel : BR651704H9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Inneneck, winkelverstellbar, als Hauben-Formteil zu Brüstungskanal.
Maß a: 143 mm
Formteilausführung: Haubenformteil
Schnittkaschierend: Ja
Winkelbereich: 85 - 95
Bodenlochung: Nein
Werkstoff: PC-ABS
Oberfläche: Unbehandelt
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Fabrikat : Hager oder gleichwertig
Artikel : BR651704H9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
