Auslauf

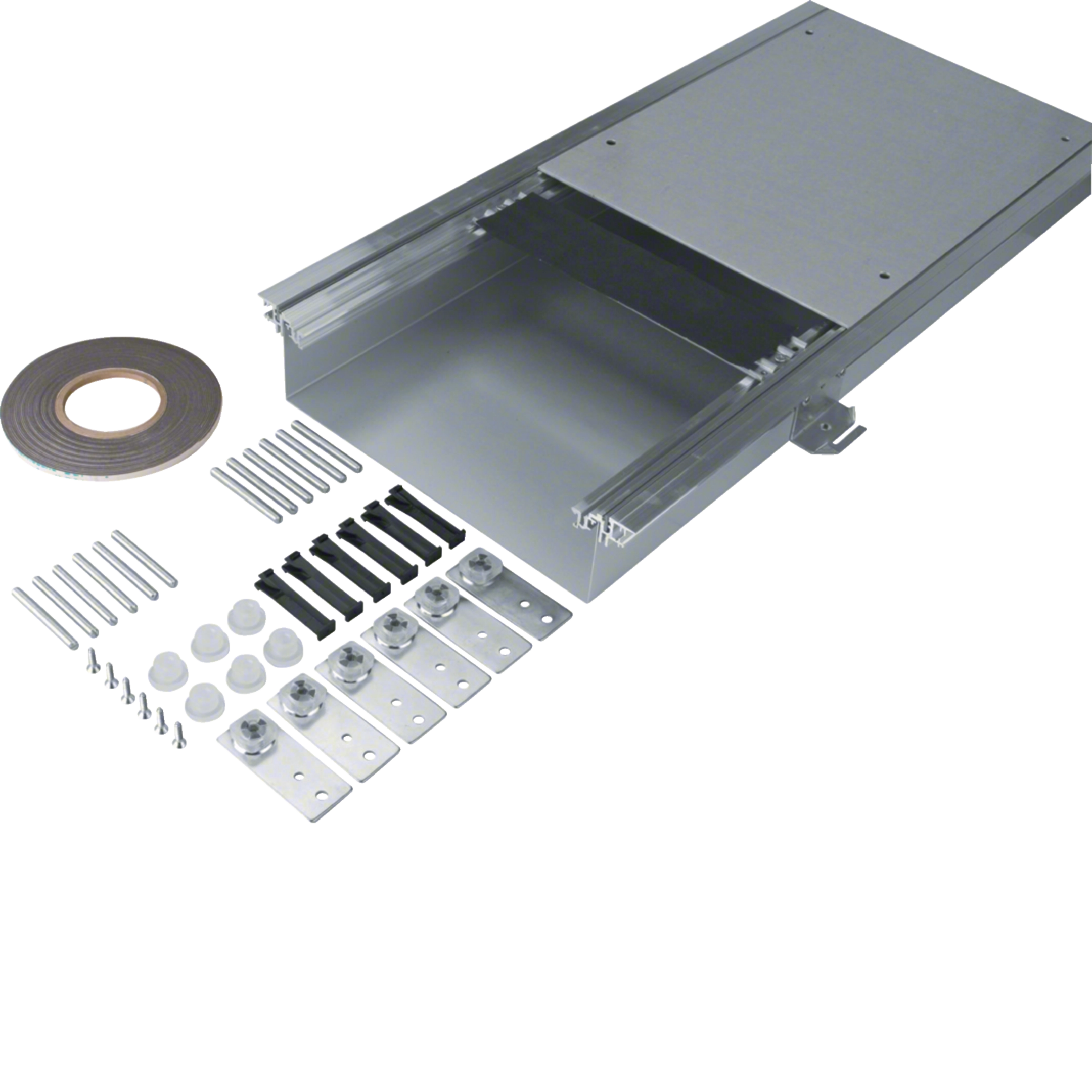

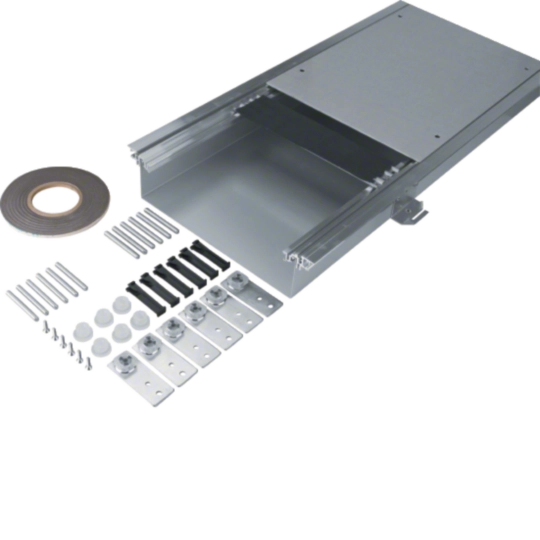

Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 350x(90-130)mm BKWD350090

EAN
4012002241356
Marke
Hager
VPE
24 M
Preis
Preis auf Anfrage

Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.


Vervollständigen Sie Ihr System

Optionales Zubehör

  • Abde­ckung 2 Produkte verfügbar
  • Anschluss­dose 10 Produkte verfügbar
  • Traverse 2 Produkte verfügbar
  • Trenn­wand 6 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar
  • Mehr sehen 12 weitere Produkte verfügbar

Technische Merkmale

Abmes­sungen
  • Breite
    350 mm
  • Länge
    2400 mm
  • Lichter innerer Quer­schnitt
    26050 - 26050 mm²
  • Mindes­te­s­trich­höhe
    90 mm
  • Nivel­lier­be­reich
    90 - 130 mm
  • Anzahl der Einbau­einheit
    3
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    107
Einsatz­be­din­gungen
  • Maxi­male Belas­tung
    2 - 3 kN
Anlei­tung
  • Boden­pflege
    Trocken
Ausstat­tung
  • Kammeran­zahl
    1 - 1
  • Mit Trenn­wand
    Nein
Werk­stoff
  • Werk­stoff
    Stahl
  • Werk­stoff Seiten­wand Boden
    Stahl
  • Ober­fläche
    Verzinkt
Abde­ckung, Tür
  • Werk­stoff Deckel
    Stahl
  • Ober­fläche Deckel
    Verzinkt
  • Abde­ckung Monta­ge­öff­nung
    Nein
  • Deckel­be­fes­ti­gung rastend
    Nein
Funk­ti­onen
  • Entkopp­lungs­mög­lich­keit Unter­teil vom Baukörper
    Ja
  • Mit Boden­wanne
    Ja
