Hager

BKWD350060

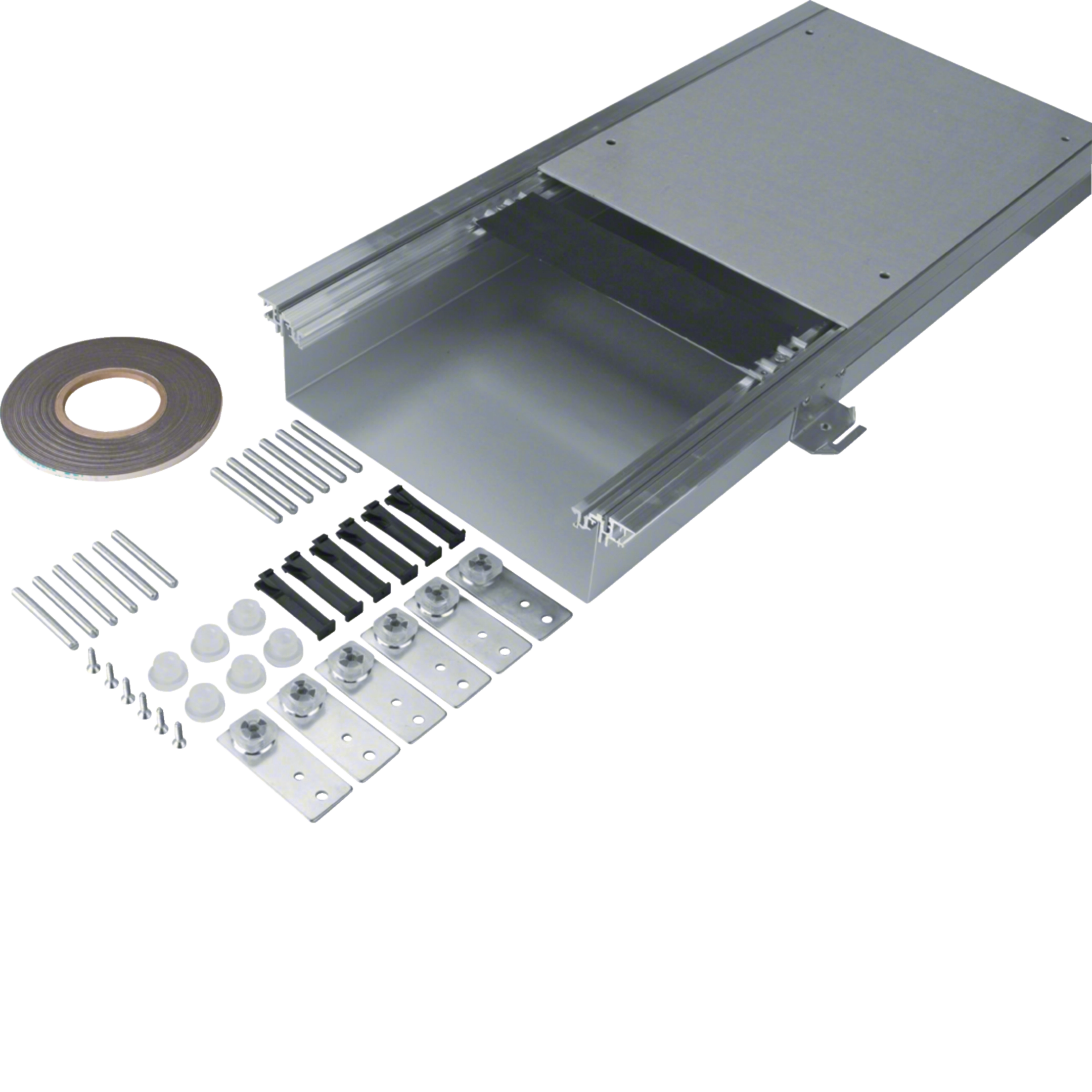

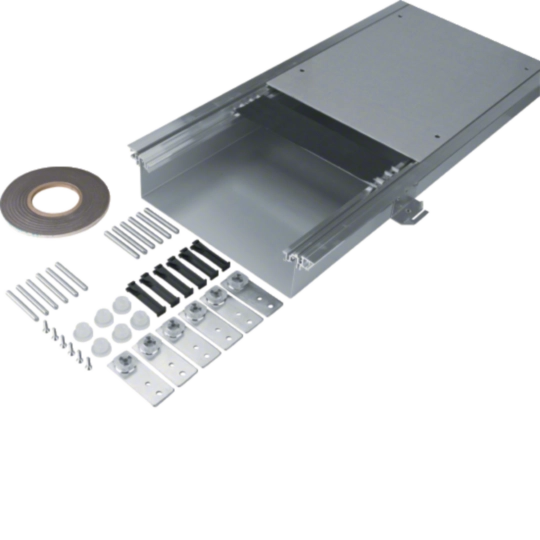

Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 350x(60-100)mm
Best-Nr.
BKWD350060
EAN-Nr.
4012002241325
VPE
2 m
Preisgruppe
T070
Preis
388,70 € / m *

Systemtext

Estrichbündiges Elektro-Unterflurkanal-System BKWD
nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Dichtungsmöglichkeit, als Komplettkanal mit Bodenwanne zum estrichbündigen Einbau in trockenen Räumen mit trockengepflegten Fußböden, bestehend aus:

Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Bodenwanne, Nivellierschellen mit Kanalverbindern und Nivellierstiften, Dichtungsband, verschraubten Blinddeckeln, akustisch entkoppelt, werkseitig vormontiert.

Durchgehende zu öffnende Abdeckungen auf voller Länge des Kanal ermöglichen problemloses nachträgliches Einlegen von Leitungen.

In Kanäle ab Nivellierbereich 70 -110 mm Estrichhöhe können bodenebene Einbaueinheiten eingebaut werden.

Blinddeckel und Abdeckungen mit Stanzungen aus Stahlblech verzinkt nach DIN EN 10346 zur individuellen Belegung mit Bodenbelag, optional Schnappbefestigung am Blinddeckel. Die Belastungsfähigkeit beträgt 2000 N, eine geringe Durchbiegung ist zulässig.

Endstück mit Bodenwanne als Abschluss für estrichbündige Kanäle, zum Anschluss an das Kanalende.

Hinweis: Systembauteile sind in die Erdungsmaßnahme nach DIN VDE 0100 einzubeziehen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 350x(60-100)mm
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Dichtungsmöglichkeit für Blinddeckel und Abdeckungen, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
  • Breite installiertes Produkt :350 mm
  • Nivellierbereich :60 / 100 mm
  • Länge :2400 mm
  • Deckel Material Dicke :3 mm
  • Werkstoff Seitenwand/Bodenwanne :Stahl
  • Werkstoff Deckel :Stahl
  • Oberfläche Deckel :verzinkt
  • Werkstoff :Stahlblech
  • Farbe :verzinkt
  • Halogenfrei :ja
  • Lichter/innerer Querschnitt :16030 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 :66
  • Max. Anzahl der Züge :1
  • Maximale Belastung :Prüfstempel Ø 13mm 2 kN,Prüfstempel Ø 130mm 3 kN
  • Deckelbefestigung rastend :Nein
  • Entkopplungsmöglichkeit Unterteil vom Baukörper :ja
  • Mit Bodenwanne :ja
  • Mit Trennwand :nein
  • Bodenpflege :trocken
  • Zulassungen :EN50085-2-2

Fabrikat : Hager oder gleichwertig
Artikel : BKWD350060
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
