Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 150x(40-60)mm BKWD150040
EAN
4012002241172
Marke
Hager
VPE
2,4 m
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 10 Produkte verfügbar -
Bodenbelagsstoßkante 2 Produkte verfügbar -
Zubehör 2 Produkte verfügbar -
Bodenbelagsstoßabdeckung 1 Produkte verfügbar -
Trennwand 3 Produkte verfügbar
Optionales Zubehör
-
BKSAB00
Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
329,90 € / Stück* -
BKSAG00Anschlussdose gestanzt GBZ rund 50mm zum Anbau an estrichbündige Bodenkanäle
386,10 € / Stück* -
BKSAE04Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAQ08Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ12Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück* -
BKSAR06Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAR10Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAR12Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück*
Technische Merkmale
Abmessungen
-
Breite150 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt3750 - 3750 mm²
-
Mindestestrichhöhe40 mm
-
Nivellierbereich40 - 60 mm
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)15
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Mit TrennwandNein
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Basis vom Hauptgehäuse abnehmbarJa
-
Mit BodenwanneJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

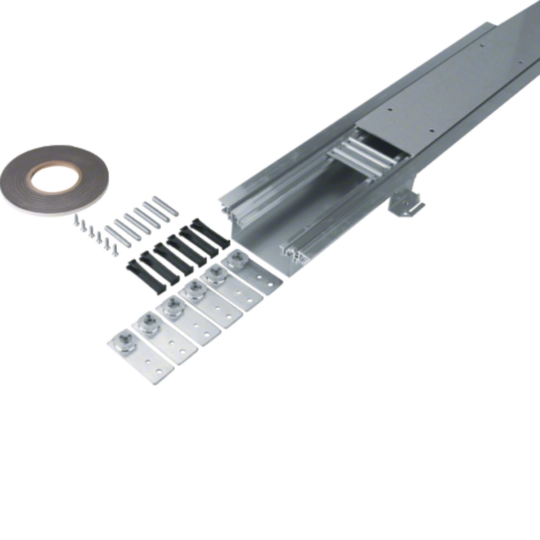

Produktbild BKWD150040
-
Produktdatenblatt

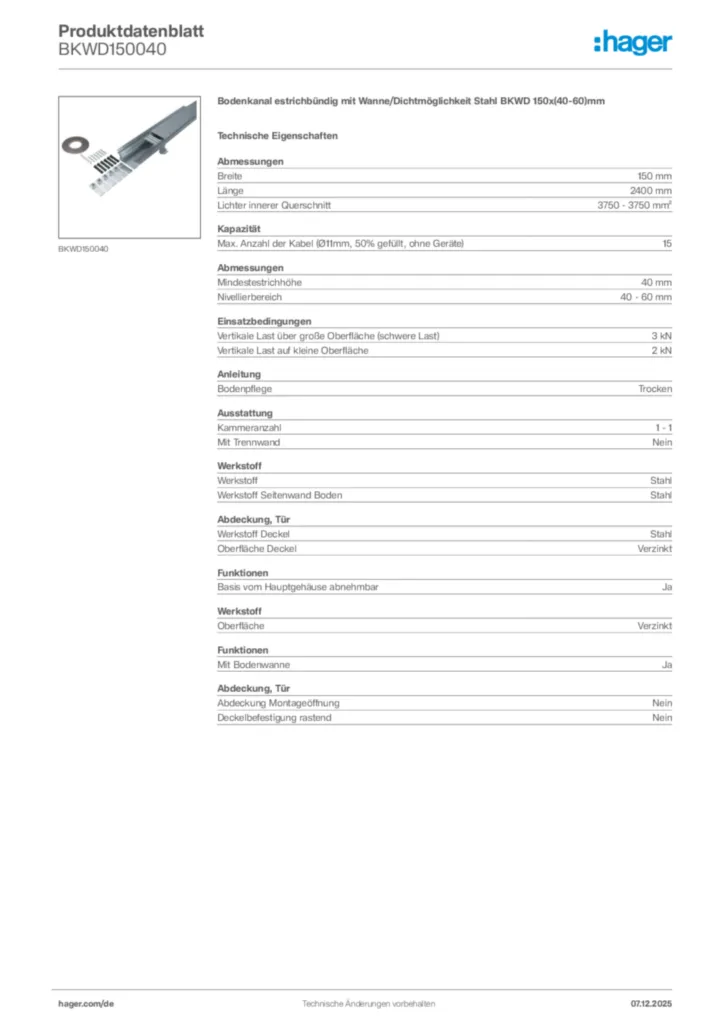

Hager Produktdatenblatt BKWD150040
