Leitungsschutzschalter Hager MCB 2P 415V Typ D 4A Icu 25kA 2TE NSN204
Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 2, Bemessungsspannung 415 V, Auslösecharakteristik D, Bemessungsstrom 4 A, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 25 kA, Breite in Teilungseinheiten 2
EAN-Nr.
3250614646171
E-nr.
807 844 054
VPE
1 Stück
Rabattgruppe
N4
Preis*
138.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 3 Produkte verfügbar -
Modulare Phasenschiene 3 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar
Optionales Zubehör
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.20 CHF / Stück*
-
KDN263A
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14.00 CHF / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
60.30 CHF / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14.40 CHF / Stück*
-
KZN023
Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
9.45 CHF / 10 Stück*
-
MZN175
Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.35 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
LZ060Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZN120Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
1.15 CHF / Stück*
-
MZN121Phasenabschottung für Leitungsschutzschalter 10kA
3.10 CHF / Set*
-
MZN173Neutralleitertrenner 63A
13.50 CHF / Stück* -
MZS173SSK Neutralleitertrenner 20A
13.50 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom4 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-27,50 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-225 kA
Architektur
-
Polart2P
-
AuslösecharakteristikD
Kapazität
-
Anzahl Module2
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom5,36 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe70 mm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild NSN204
-
Product datasheet

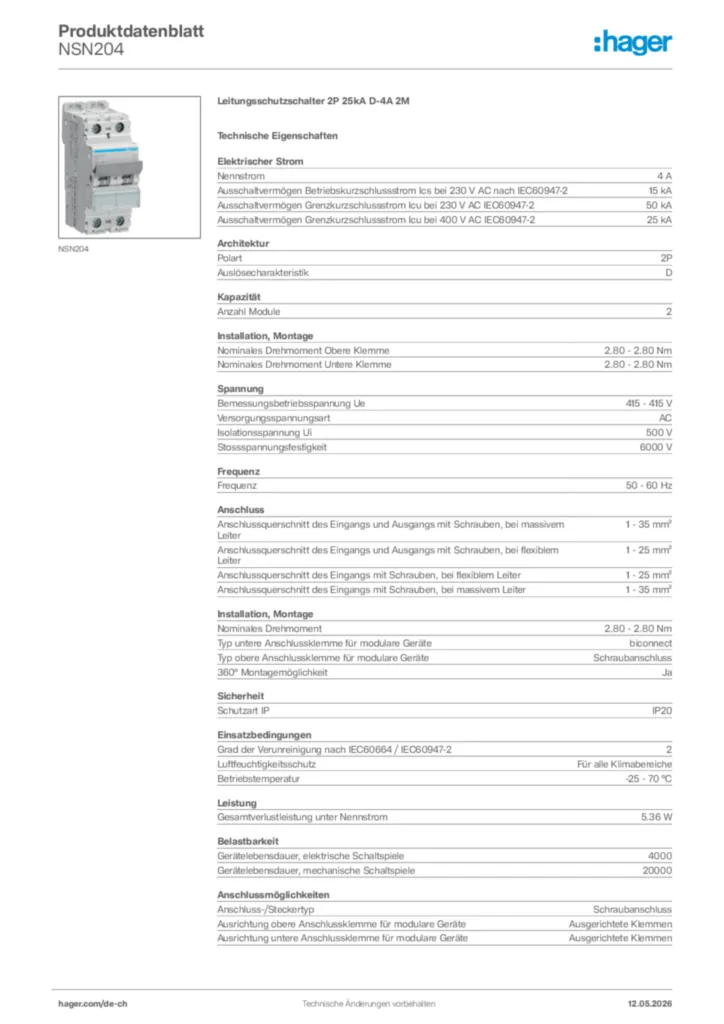

Hager Produktdatenblatt NSN204
