Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A 3 Module MCN325
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Anzahl der abgesicherten Pole3
-
Polanzahl3 P
-
Polart3 P
-
AuslösercharakteristikC
-
Mitschaltender NeutralleiterNein
-
Anzahl Module3
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausschaltvermögen Icn AC nach IEC 60898-16 kA
-
Bemessungsbetriebsspannung Ue230 / 400 V
-
VersorgungsspannungsartAC
-
Frequenz50/60 Hz
-
Isolationsspannung500 V
-
Stoßspannungsfestigkeit4000 V
-
Nennstrom25 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1.13 / 1.45 In
-
Magnetischer Einstellstrom5 / 10 In
-
Min./Max. Schwellenwert magnetischer Auslöser bei Gleichstrom7 / 15 In
-
Min./Max. Schwellenwert thermischer Auslöser bei Gleichstrom1.13 / 1.45 In
-
Abschaltvermögen auf 1 Pol bei It 400 V (EN 60947-2)3 kA
-
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-16 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-210 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-210 kA
-
Nennstrom bei -25° C31.5 A
-
Nennstrom bei -20° C31 A
-
Nennstrom bei -15° C30.5 A
-
Nennstrom bei -10° C29.9 A
-
Nennstrom bei -5° C29.3 A
-
Nennstrom bei 0° C28.8 A
-
Nennstrom bei 5° C28.2 A
-
Nennstrom bei 10° C27.6 A
-
Nennstrom bei 15° C26.9 A
-
Nennstrom bei 20° C26.3 A
-
Nennstrom bei 25° C25.7 A
-
Nennstrom bei 30° C25 A
-
Nennstrom bei 35° C24.3 A
-
Nennstrom bei 40° C23.5 A
-
Nennstrom bei 45° C22.7 A
-
Nennstrom bei 50°C21.9 A
-
Nennstrom bei 55° C21.1 A
-
Nennstrom bei 60°C20.2 A
-
Nennstrom bei 65°C19.3 A
-
Nennstrom bei 70°C18.3 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0.95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0.9
-
Korrekturfaktor bei 6 und mehr nebeneinander montierten LS-Schaltern0.85
-
Korrekturfaktor magnetischer Auslöser bei 100 Hz1.1
-
Korrekturfaktor magnetischer Auslöser bei 200 Hz1.2
-
Korrekturfaktor magnetischer Auslöser bei 400 Hz1.5
-
Korrekturfaktor magnetischer Auslöser bis 60 Hz1
-
Tiefe installiertes Produkt70 mm
-
Höhe installiertes Produkt83 mm
-
Breite installiertes Produkt52.5 mm
-
Frequenz50 bis 60 Hz
-
Gesamtverlustleistung unter Nennstrom10.1 W
-
Verlustleistung pro Pol3.5 W
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer mechanische Schaltspiele20000
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Drehmoment2,8Nm
-
Typ untere Anschlussklemme für modulare GeräteBIconnect
-
Anschlussquerschnitt bei flexiblem Leiter1 - 25mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 35mm²
-
Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 / 35 mm²
-
Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 / 25 mm²
-
AnschlussartSchraubtechnik
-
StandardtextEN 60898-1
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-25…70 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
Höhe über N.N.2000 m
-
Luftfeuchtigkeitsschutzfür alle Klima
-
Lager-/Transporttemperatur-25…80 °C
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

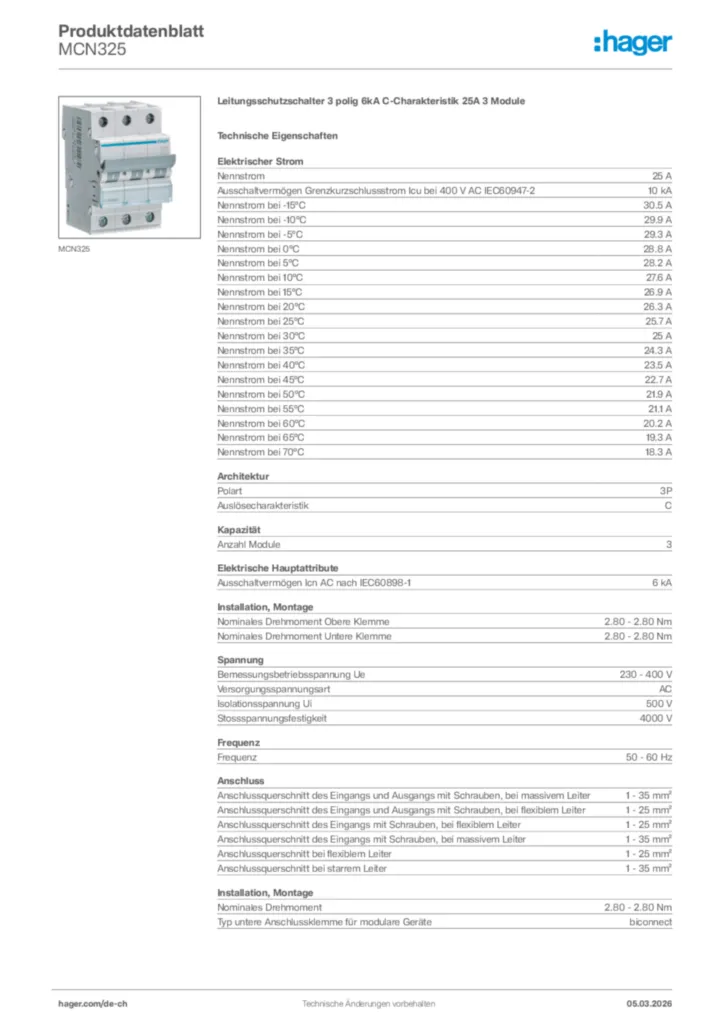

Produktbild MCN325
-
